Schritte
1. Ziehen Sie das Klebeband ab und entnehmen Sie die Kabel aus den Kabelführungskanälen am Computergehäuse.
2. Trennen Sie das GPS-Antennenkabel von der GPS-Platine.
3. Trennen Sie das bedruckte Flachbandkabel der hinteren I/O-Platine und entfernen Sie die zwei M2,5x5-Schrauben, mit denen die
hintere I/O-Platine an der Hauptplatine befestigt ist.
4. Heben Sie die hintere I/O-Platine schräg an, um sie aus dem Computergehäuse zu entfernen.

Einbauen der hinteren I/O-Platine

VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der hinteren I/O-Platine und bietet eine visuelle Darstellung des Einbauverfahrens.

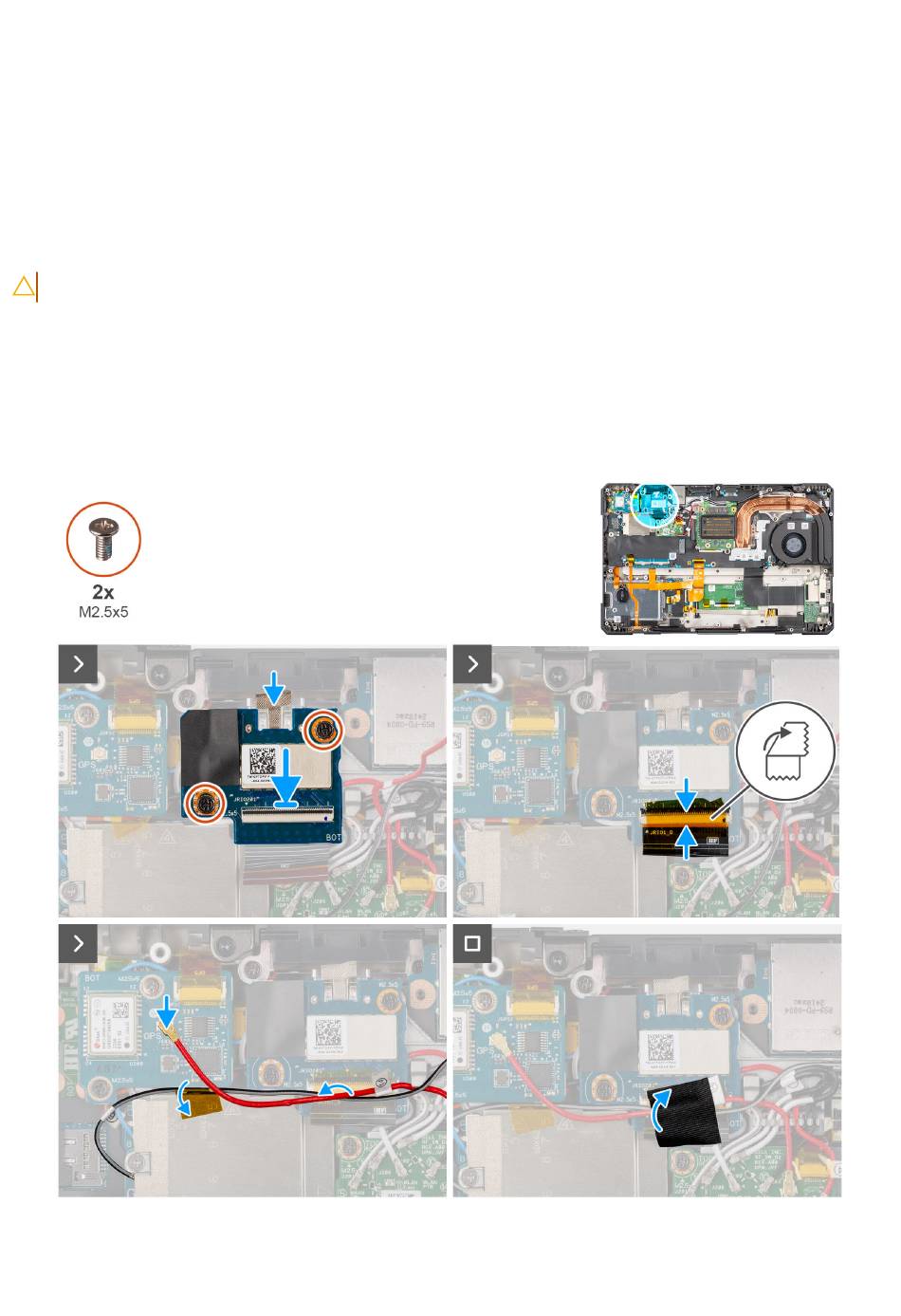

Abbildung 54. Einbauen der hinteren I/O-Platine
