Dell Pro Rugged 14 Benutzerhandbuch Seite 140

Info über diese Aufgabe

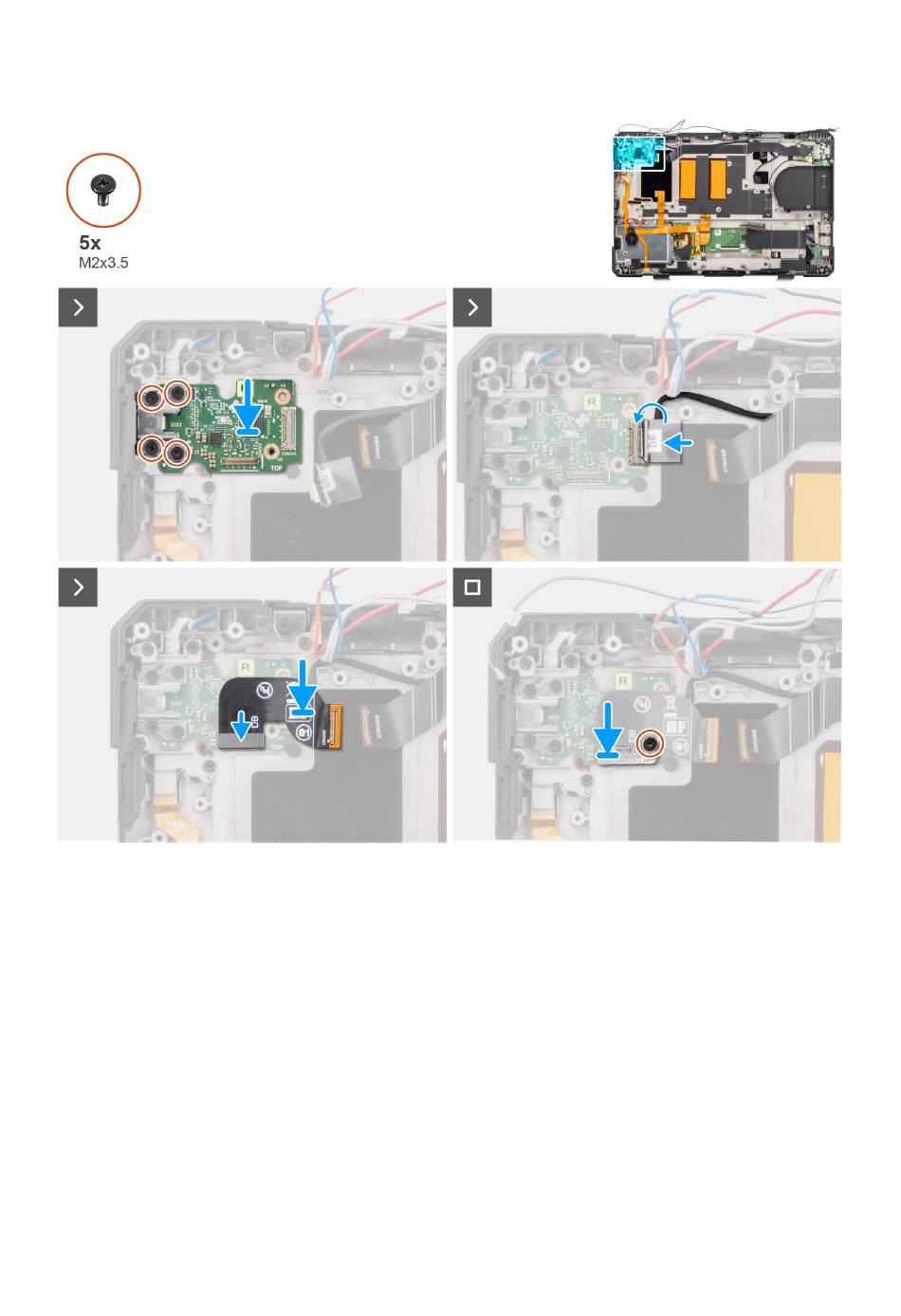

Die folgende Abbildung zeigt die Position der rechten Typ-C-Platine und stellt das Einbauverfahren bildlich dar.
Abbildung 93. Einbauen der rechten Typ-C-Platine
Schritte
1. Platzieren Sie die rechte Typ-C-Platine auf dem Computergehäuse.
2. Bringen Sie die vier Schrauben (M2x3,5) wieder an, mit denen die rechte Typ-C-Platine am Computergehäuse befestigt wird.
3. Verbinden Sie den rechten Typ-C-Kabelstecker mit dem Anschluss auf der rechten Typ-C-Platine.
4. Verbinden Sie das bedruckte Flachbandkabel mit dem entsprechenden Anschluss auf der rechten Typ-C-Platine.
5. Bringen Sie die M2x3,5-Schraube wieder an, mit der die bedruckte Flachbandkabelhalterung an der rechten Typ-C-Platine befestigt
wird.
Nächste Schritte
1. Bauen Sie die Hauptplatine ein.
2. Installieren Sie den Kühlkörper (UMA) oder den Kühlkörper (separat).
3. Installieren Sie den Lüfter.
4. Installieren Sie das I/O-Modul der Dockingstation.
5. Installieren Sie die WWAN-Karte.
6. Setzen Sie die WLAN-Karte ein.
140 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
