Einbauen Der Gps-Platine - Dell Pro Rugged 14 Benutzerhandbuch

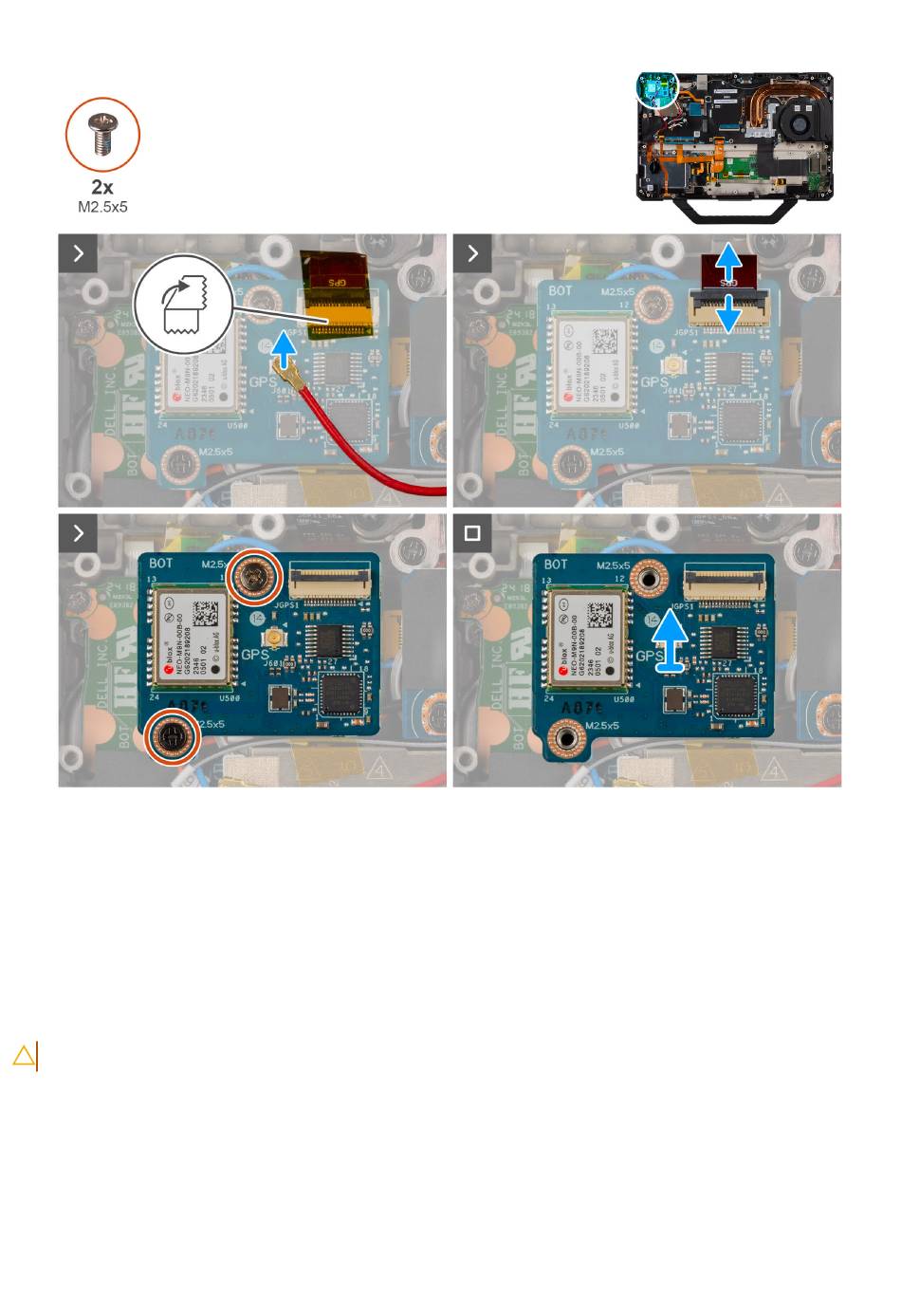

Abbildung 51. Entfernen der GPS-Platine
Schritte
1. Trennen Sie das GPS-Antennenkabel der GPS-Platine.
2. Trennen Sie das bedruckte GPS-Flachbandkabel von dem Anschluss auf der GPS-Platine.
3. Entfernen Sie die zwei M2,5x5-Schrauben, mit denen die GPS-Platine am Computergehäuse befestigt ist.
4. Heben Sie die GPS-Platine aus dem Computergehäuse.

Einbauen der GPS-Platine

VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der GPS-Platine und bietet eine visuelle Darstellung des Installationsverfahrens.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs) 87
