Dell Pro Rugged 14 Benutzerhandbuch Seite 88

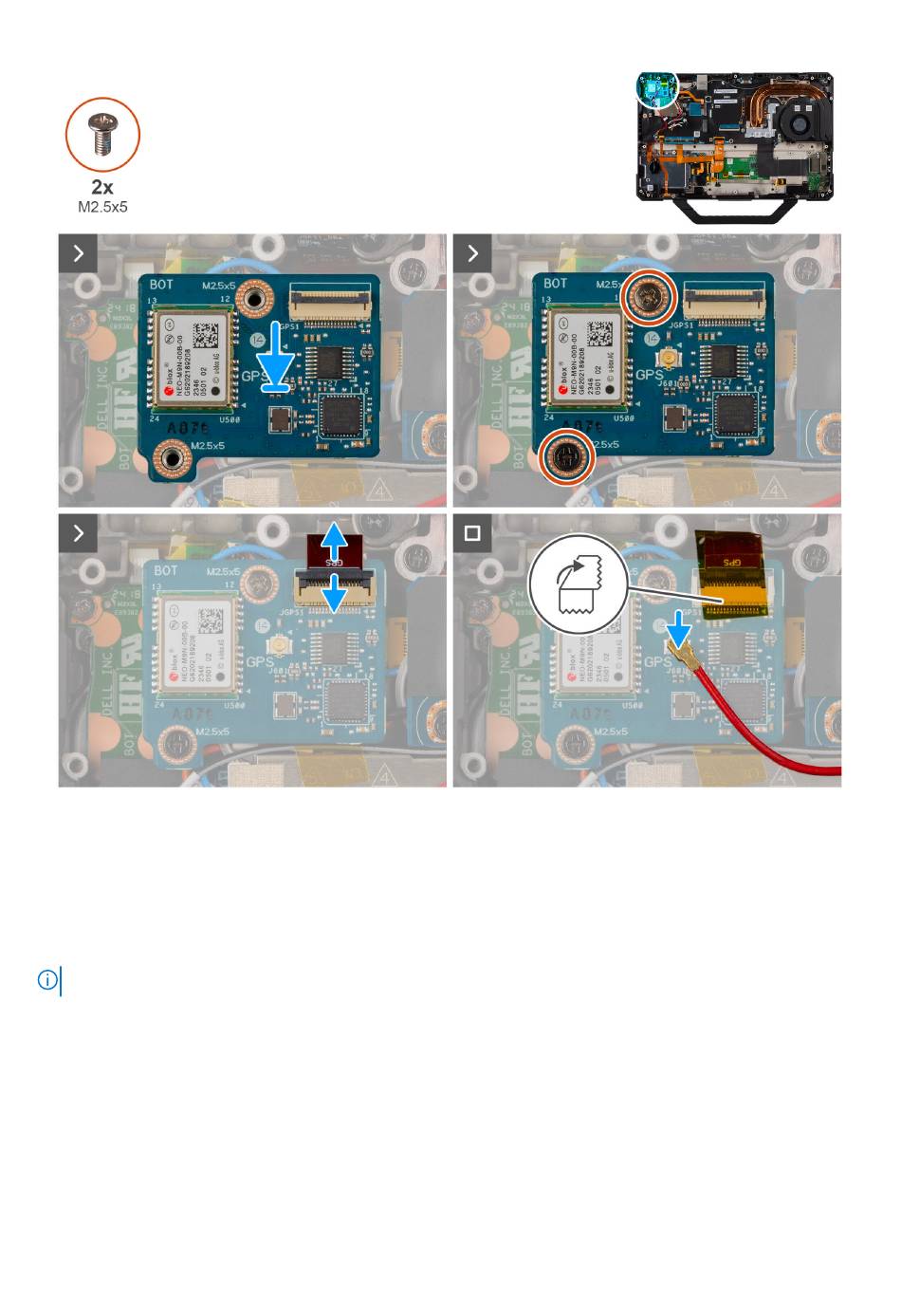

Abbildung 52. Einbauen der GPS-Platine
Schritte
1. Richten Sie die Schraubenbohrungen auf der GPS-Platine an den Schraubenbohrungen der Hauptplatine aus.
2. Bringen Sie die zwei M2,5x5-Schrauben wieder an, mit denen die GPS-Platine am Computergehäuse befestigt ist.
3. Verbinden Sie das bedruckte GPS-Flachbandkabel mit dem entsprechenden Anschluss auf der GPS-Platine.
4. Schließen Sie das GPS-Antennenkabel an die GPS-Platine an.
ANMERKUNG: Befestigen Sie das bedruckte GPS-Flachbandkabel mit Kapton-Klebeband am Anschluss.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung an.
2. Installieren Sie den Solid-State-Laufwerksträger.
3. Bauen Sie die Akkus ein.
4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
88 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
