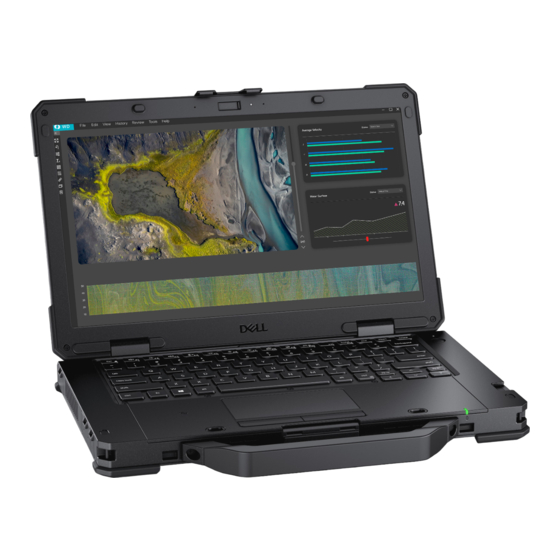

Dell Latitude 5430 Rugged Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Latitude 5430 Rugged
  6. Servicehandbuch
Dell Latitude 5430 Rugged Servicehandbuch

Dell Latitude 5430 Rugged Servicehandbuch

Vorschau ausblenden Andere Handbücher für Latitude 5430 Rugged:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Latitude 5430 Rugged
Servicehandbuch
Vorschriftenmodell: P148G
Vorschriftentyp: P148G001
Dezember 2021
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 5430 Rugged

Inhaltszusammenfassung für Dell Latitude 5430 Rugged

  • Seite 1 Latitude 5430 Rugged Servicehandbuch Vorschriftenmodell: P148G Vorschriftentyp: P148G001 Dezember 2021 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Nach der Arbeit an Komponenten im Inneren des Computers.................10 BitLocker....................................10 Kapitel 2: Entfernen und Einbauen von Komponenten................ 11 Empfohlene Werkzeuge............................... 11 Schraubenliste..................................11 Hauptkomponenten von Latitude 5430 Rugged......................13 Primäres Solid-State-Laufwerk............................15 Entfernen des primären Solid-State-Laufwerks......................15 Entfernen des primären M.2-2230-Solid-State-Laufwerks..................17 Einbauen des primären Solid-State-Laufwerks......................19 Einbauen des primären M.2-2230-Solid-State-Laufwerks..................
  • Seite 4 WLAN-Karte..................................41 Entfernen der WLAN-Karte............................41 Einbauen der WLAN-Karte............................42 WWAN-Karte..................................44 Entfernen der WWAN-Karte............................44 Einbauen der WWAN-Karte............................45 Dock-I/O-Platine................................. 46 Entfernen der Dock-I/O-Platine..........................46 Einbauen der Dock-I/O-Platine............................47 LED-Platine..................................49 Entfernen der LED-Platine............................49 Einbauen der LED-Platine.............................49 Linke E/A-Platine................................50 Entfernen der linken I/O-Platine..........................
  • Seite 5 System- und Setup-Kennwort............................126 Zuweisen eines System-Setup-Kennworts......................126 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............126 Löschen von BIOS- (System-Setup) und Systemkennwörtern................127 Löschen von CMOS-Einstellungen..........................127 Kapitel 5: Fehlerbehebung......................128 Umgang mit aufgeblähten Lithium-Ionen-Akkus......................128 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............128 Inhaltsverzeichnis...
  • Seite 6 M-BIST..................................129 LCD-Stromschienentest (L-BIST)..........................130 Integrierter LCD-Selbsttest (BIST)........................... 130 Systemdiagnoseanzeigen..............................130 Wiederherstellen des Betriebssystems..........................131 Zurücksetzen der Echtzeituhr (RTC)..........................131 Sicherungsmedien und Wiederherstellungsoptionen.....................132 Ein- und Ausschalten des WLAN............................. 132 Entladen des Reststroms (Kaltstart)..........................132 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............133 Inhaltsverzeichnis...

  • Seite 7: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 8: Sicherheitsvorkehrungen

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 9: Esd-Service-Kit

    ● Katastrophal: Katastrophale Ausfälle machen etwa 20 Prozent der ESD-bezogenen Ausfälle aus. Der Schaden verursacht einen sofortigen und kompletten Verlust der Gerätefunktion. Ein Beispiel eines katastrophalen Ausfalls ist ein Speicher-DIMM, das einen elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt.

  • Seite 10: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 11: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●...
  • Seite 12 Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung Schraube M2x3.5 Bodenabdeckung M2,5x7 M2x4 Lüfter M2.5x6.5 (unverlierbare Schrauben) Wi-Fi-I/O-Platine M2.5x5 WLAN-Karte M2x3.5 WWAN-Karte M2x3.5 Dock-I/O-Anschluss M2.5x5 LED-Platine M2x3.5 Linke E/A-Platine M2x3.5 Lautsprecher M2x3.5 M2,5x6, T8 Sekundäre Zusatzplatine M2x3.5 Kühlkörper M2x6 (unverlierbare Schrauben) M2x3.5 Hintere E/A-Platine...

  • Seite 13: Hauptkomponenten Von Latitude 5430 Rugged

    M2.5x5 Bildschirmblende M2,5x6, T8 11 (blau) M2,5x6, T8 4 (gelb) Bildschirmscharniere M3x7, T8 M3x5, T8 Touchpad M2x3.5 Touchpad-Tasten M2x3.5 Hauptkomponenten von Latitude 5430 Rugged Die folgende Abbildung zeigt die wichtigsten Komponenten von Latitude 5430 Rugged. Entfernen und Einbauen von Komponenten...
  • Seite 14 1. Bodenabdeckung 2. Fester Griff 3. Speichermodul 4. Linke Typ-C-Zusatzplatine 5. Kühlkörper 6. Lüfter 7. Linke E/A-Platine 8. Systemplatine Entfernen und Einbauen von Komponenten...

  • Seite 15: Primäres Solid-State-Laufwerk

    20. Rechte Typ-C-Zusatzplatine 21. WWAN-Modul ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.
  • Seite 16 Entfernen und Einbauen von Komponenten...

  • Seite 17: Entfernen Des Primären M.2-2230-Solid-State-Laufwerks

    Schritte 1. Entfernen Sie die M2x4-Schraube auf der Abdeckung der SSD-Klappenverriegelung. 2. Drücken Sie auf die SSD-Verriegelung und heben Sie die SSD-Klappe an. 3. Drücken Sie auf die Verriegelung des Trägers, um den SSD-Träger zu lösen. 4. Ziehen Sie am Mylar-Klebeband, um den SSD-Träger des Computers zu heben. 5.
  • Seite 18 Entfernen und Einbauen von Komponenten...

  • Seite 19: Einbauen Des Primären Solid-State-Laufwerks

    Schritte 1. Entfernen Sie die M2x4-Schraube auf der Abdeckung der SSD-Klappenverriegelung. 2. Drücken Sie auf die SSD-Verriegelung und heben Sie die SSD-Klappe an. 3. Drücken Sie auf die Verriegelung des Trägers, um den SSD-Träger zu lösen. 4. Ziehen Sie am Mylar-Klebeband, um den SSD-Träger des Computers zu heben. 5.
  • Seite 20 Entfernen und Einbauen von Komponenten...
  • Seite 21 2. Überprüfen Sie, ob das Storage-Gerät ordnungsgemäß installiert ist: a. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. b. Drücken Sie die Taste F2, sobald das Dell Logo auf dem Bildschirm angezeigt wird, um das System-Setup-Programm (BIOS) aufzurufen.

  • Seite 22: Einbauen Des Primären M.2-2230-Solid-State-Laufwerks

    Einbauen des primären M.2-2230-Solid-State-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des primären Solid-State-Laufwerks und stellt das Einbauverfahren bildlich dar. Entfernen und Einbauen von Komponenten...
  • Seite 23 2. Überprüfen Sie, ob das Storage-Gerät ordnungsgemäß installiert ist: a. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. b. Drücken Sie die Taste F2, sobald das Dell Logo auf dem Bildschirm angezeigt wird, um das System-Setup-Programm (BIOS) aufzurufen.

  • Seite 24: Akku

    Info über diese Aufgabe ANMERKUNG: Latitude 5430 Rugged-Systeme können zwei Hot-Swap-fähige Akkus (primär und optional) aufweisen. Das Verfahren zum Entfernen ist für den primären und den optionalen Akku identisch. Die nachfolgenden Abbildungen zeigen die Position des Akkus und stellen das Verfahren zum Entfernen bildlich dar.

  • Seite 25: Einsetzen Der Akkus

    Info über diese Aufgabe ANMERKUNG: Latitude 5430 Rugged-Systeme können zwei Hot-Swap-fähige Akkus (primär und optional) aufweisen. Das Installationsverfahren ist für den primären und den optionalen Akku identisch. Die folgende Abbildung zeigt die Position des Akkus und stellt das Verfahren zum Einsetzen bildlich dar.

  • Seite 26: Stift

    Schritte 1. Richten Sie die Stifte des Akkus an dem Anschluss auf dem System aus. ANMERKUNG: Stellen Sie sicher, dass der Metallstift des Akkus richtig ausgerichtet ist. 2. Setzen Sie den Akku in das Akkufach ein, sodass er einrastet. 3. Schieben Sie den Akkuriegel in die verriegelte Position. 4.

  • Seite 27: Anbringen Des Stifts

    Schritte 1. Schieben Sie den Stift mithilfe der Aussparung am Stift heraus ANMERKUNG: Vermeiden Sie das Ziehen des Stifts an der elastischen Schnur. 2. Lösen Sie den Knoten und schieben Sie den Stift durch die Öffnung, um das Stiftband vom Gehäuse zu entfernen. Anbringen des Stifts Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 28: Griff

    Schritte 1. Schieben Sie den Stift durch die Öffnung, um einen Knoten entstehen zu lassen, mit dem das Stiftband am Gehäuse befestigt wird. 2. Setzen Sie den Stift in den Steckplatz im System ein. ANMERKUNG: Wenn der Stift nicht verwendet wird, vermeiden Sie das Herunterhängen des Stifts, wenn er aus seiner Aussparung entfernt ist.

  • Seite 29: Einbauen Des Griffs

    Einbauen des Griffs Voraussetzungen ANMERKUNG: Die Griffschraube ist Teil der Griffbaugruppe und kann nicht separat bestellt werden. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Griffs und bietet eine visuelle Darstellung des Verfahrens zum Einbauen. Schritte 1.
  • Seite 30 Entfernen und Einbauen von Komponenten...

  • Seite 31: Einbauen Der Tastatur

    Schritte 1. Entfernen Sie die vier M2,5x4-Schrauben, mit denen die Tastatur befestigt ist, und hebeln Sie die Unterseite der Tastatur auf. 2. Hebeln Sie die Tastatur zunächst an der Vorderseite und dann an den Seiten heraus und drehen Sie sie dann um 90°, um sie über das Touchpad zu neigen.

  • Seite 32: Bodenabdeckung

    Schritte 1. Setzen Sie die Tastatur in das Systemgehäuse ein. 2. Verbinden Sie die bedruckten flexiblen Kabel der Tastatur und der Hintergrundbeleuchtung mit den Anschlüssen auf der Hauptplatine. Befestigen Sie das bedruckte flexible Kabel der Tastatur und der Hintergrundbeleuchtung mit Kapton-Klebeband an den Anschlüssen. 3.
  • Seite 33 Schritte 1. Entfernen Sie die 22 M2,5x7-Schrauben und die sechs M2x4-Schrauben, mit denen die Bodenabdeckung am Systemgehäuse befestigt ist. 2. Entfernen Sie die zwei M2x4-Schrauben, mit denen die Batteriekabelabdeckung am Systemgehäuse befestigt ist. Entfernen und Einbauen von Komponenten...

  • Seite 34: Anbringen Der Bodenabdeckung

    3. Trennen Sie die linken und rechten Batteriekabel von den Anschlüssen auf der Hauptplatine. 4. Heben Sie die Bodenabdeckung vom Systemgehäuse. Anbringen der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 35: Knopfzellenbatterie

    Schritte 1. Bringen Sie die Bodenabdeckung am Systemgehäuse an. 2. Verbinden Sie die linken und rechten Batteriekabel mit den Anschlüssen auf der Hauptplatine. 3. Bringen Sie die zwei M2x4-Schrauben wieder an, mit denen die Batteriekabelabdeckung am Systemgehäuse befestigt wird. 4. Bringen Sie die 22 M2,5x7-Schrauben und die sechs M2x4-Schrauben wieder an, mit denen die Bodenabdeckung am Systemgehäuse befestigt wird.

  • Seite 36: Einsetzen Der Knopfzellenbatterie

    Schritte 1. Trennen Sie das Kabel der Knopfzellenbatterie von der Hauptplatine. 2. Lösen Sie die Knopfzellenbatterie aus dem Systemgehäuse. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Dock-I/O-Platine und bietet eine visuelle Darstellung des Einbauverfahrens.

  • Seite 37: Lüfter

    Schritte 1. Befestigen Sie die Knopfzellenbatterie am Steckplatz am Systemgehäuse. 2. Verbinden Sie das Kabel der Knopfzellenbatterie mit dem Anschluss auf der Hauptplatine. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Bauen Sie die Batterie ein. 3. Bauen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk...

  • Seite 38: Einbauen Des Lüfters

    Einbauen des Lüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Lüfters und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1.
  • Seite 39 Die nachfolgenden Abbildungen zeigen die Position der Wi-Fi-I/O-Platine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie die WLAN-, WWAN- und GPS-Antennen von der Wi-Fi-I/O-Platine. Tabelle 2. Kabelanschlüsse beim Latitude 5430 Rugged Sl. Nr. Kabel WWAN-Antenne auf WWAN-Karte...

  • Seite 40: Einbauen Der Wi-Fi-I/O-Platine

    Tabelle 2. Kabelanschlüsse beim Latitude 5430 Rugged (fortgesetzt) Sl. Nr. Kabel WWAN-Antenne auf Wi-Fi-I/O-Platine WLAN-Antenne auf Wi-Fi-I/O-Platine WLAN-Antenne auf Wi-Fi-I/O-Platine GPS-Antenne auf Wi-Fi-I/O-Platine GPS-Antenne auf Dock-I/O-Platine Dock-Antenne auf Dock-I/O-Platine WWAN-Antenne auf Dock-I/O-Platine GPS-Antenne auf Dock-I/O-Platine WLAN-Antenne auf Dock-I/O-Platine WWAN-Antenne auf Wi-Fi-I/O-Platine WWAN-Antenne auf WWAN-Karte 2.

  • Seite 41: Wlan-Karte

    Schritte 1. Platzieren und richten Sie die Wi-Fi-I/O-Platine an den Schraubenbohrungen auf der Hauptplatine aus. 2. Schließen Sie das bedruckte flexible Kabel an die Wi-Fi-I/O-Platine an. Befestigen Sie das bedruckte flexible Kabel mit Kapton-Klebeband am Anschluss. 3. Bringen Sie die zwei M2,5x5-Schrauben wieder an, mit denen die Wi-Fi-I/O-Platine an der Hauptplatine befestigt wird. 4.

  • Seite 42: Einbauen Der Wlan-Karte

    Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der die WLAN-Kartenhalterung an der Hauptplatine befestigt ist. 2. Entfernen Sie die WLAN-Kartenhalterung. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Ziehen Sie die WLAN-Karte aus dem WLAN-Kartensteckplatz heraus. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 43 Schritte 1. Schieben Sie die WLAN-Karte schräg in den WLAN-Kartensteckplatz ein. 2. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die vom Tablet unterstützte WLAN-Karte. Tabelle 3. Anschlüsse auf der Wireless-Karte Antenne Kabelfarbe Netzkabel (weißes Dreieck) Weiß...

  • Seite 44: Wwan-Karte

    WWAN-Karte Entfernen der WWAN-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk. 3. Entfernen Sie die Batterie. 4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der WWAN-Karte und stellen das Verfahren zum Entfernen bildlich dar.

  • Seite 45: Einbauen Der Wwan-Karte

    Einbauen der WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der WWAN-Karte und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1.

  • Seite 46: Dock-I/O-Platine

    4. Bringen Sie die Schraube (M2x3,5) wieder an, mit der die WWAN-Kartenhalterung an der Hauptplatine befestigt wird. ANMERKUNG: Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie im Knowledge Base-Artikel 000143678 unter https://www.dell.com/support/. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Bauen Sie die Batterie ein.

  • Seite 47: Einbauen Der Dock-I/O-Platine

    Schritte 1. Trennen Sie die GPS-, WWAN- und WLAN-Antennen von der Dock-I/O-Platine. 2. Lösen Sie die Antennenkabel aus den Kabelführungskanälen am Systemgehäuse. 3. Entfernen Sie die M2,5x5-Schraube, mit der die Dock-I/O-Platine an der Hauptplatine befestigt ist. 4. Drehen Sie die Dock-I/O-Platine um und trennen Sie das bedruckte flexible Kabel der Dock-I/O-Platine von der Hauptplatine. 5.
  • Seite 48 Schritte 1. Platzieren Sie die Dock-I/O-Platine und verbinden Sie das bedruckte flexible Dock-I/O-Kabel mit der Hauptplatine. Befestigen Sie das bedruckte flexible Dock-I/O-Kabel mit Kapton-Klebeband am Anschluss. 2. Drehen Sie die Dock-I/O-Platine um und bringen Sie die M2,5x5-Schraube wieder an, mit der sie an der Hauptplatine befestigt wird. 3.

  • Seite 49: Led-Platine

    LED-Platine Entfernen der LED-Platine Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk. 3. Entfernen Sie die Batterie. 4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 50: Linke E/A-Platine

    Schritte 1. Platzieren Sie die LED-Platine und bringen Sie die zwei M2x3,5-Schrauben wieder an, mit denen die LED-Platine am Systemgehäuse befestigt wird. 2. Schließen Sie das LED-Kabel an den Anschluss auf der Hauptplatine an. Befestigen Sie das bedruckte flexible LED-Kabel mit Kapton-Klebeband am Anschluss. Nächste Schritte 1.

  • Seite 51: Einbauen Der Linken E/A-Platine

    Schritte 1. Trennen Sie das Lautsprecherkabel und lösen Sie das Klebeband von der linken I/O-Platine. 2. Entfernen Sie die zwei M2x3,5-Schrauben, mit denen die linke I/O-Platine am Systemgehäuse befestigt ist. 3. Drehen Sie die linke I/O-Platine um und trennen Sie das bedruckte flexible Kabel, um die linke I/O-Platine zu entfernen. Einbauen der linken E/A-Platine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 52: Lautsprecher

    Schritte 1. Platzieren Sie die linke I/O-Platine und schließen Sie das bedruckte flexible Kabel an den entsprechenden Anschluss an. 2. Drehen Sie die linke I/O-Platine um und bringen Sie die zwei M2x3,5-Schrauben wieder an, um sie am Systemgehäuse zu befestigen. 3.

  • Seite 53: Einbauen Der Lautsprecher

    Schritte 1. Trennen Sie das Lautsprecherkabel vom Anschluss auf der linken I/O-Platine und lösen Sie es aus dem Kabelführungskanal. 2. Entfernen Sie die zwei Epoxy-Schrauben (M2x3,5) und die zwei Epoxy-Schrauben (M2,5x6, T8), mit denen die Lautsprecher am Systemgehäuse befestigt sind. 3.
  • Seite 54 Schritte 1. Setzen Sie die Lautsprecher in das Systemgehäuse ein. 2. Bringen Sie die zwei Epoxy-Schrauben (M2x3,5) und die zwei Epoxy-Schrauben (M2,5x6, T8) wieder an, mit denen die Lautsprecher am Systemgehäuse befestigt werden. 3. Verlegen Sie das Kabel durch den Kabelführungskanal und schließen Sie das Lautsprecherkabel an den Anschluss auf der linken I/O-Platine an.

  • Seite 55: Sekundäre Zusatzplatine

    Sekundäre Zusatzplatine Entfernen der sekundären Tochterplatine Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie das primäre M.2-2280-Solid-State-Laufwerk oder das primäre M.2-2230-Solid-State-Laufwerk. 3. Entfernen Sie die Batterie. 4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der sekundären Tochterplatine und stellen das Verfahren zum Entfernen bildlich dar.

  • Seite 56: Einbauen Der Sekundären Zusatzplatine

    Einbauen der sekundären Zusatzplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der sekundären Zusatzplatine und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1.

  • Seite 57: Kühlkörper

    Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Bauen Sie die Batterie ein. 3. Bauen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk ein. 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpers (bei Computern mit integrierter Grafikkarte) Voraussetzungen...

  • Seite 58: Einbauen Des Kühlkörpers (Bei Computern Mit Integrierter Grafikkarte)

    Einbauen des Kühlkörpers (bei Computern mit integrierter Grafikkarte) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Kühlkörpers und bietet eine visuelle Darstellung des Einbauverfahrens. Schritte 1.

  • Seite 59: Einbauen Des Kühlkörpers (Bei Computern Mit Separater Grafikkarte)

    6. Entfernen Sie das WLAN. 7. Entfernen Sie die Dock-I/O-Platine. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Kühlkörpers und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die drei M2x3,5-Schrauben und vier M2x6-Schrauben (in umgekehrter Reihenfolge, 7->6->5->4->3->2->1), mit denen der Kühlkörper an der Hauptplatine befestigt ist.

  • Seite 60: Hintere E/A-Platine

    Schritte 1. Richten Sie die Schraubenbohrungen des Kühlkörpers an der Hauptplatine aus und setzen Sie sie auf das Systemgehäuse. 2. Bringen Sie die vier M2x6- und drei M2x3,5-Schrauben (in sequenzieller Reihenfolge, 1->2->3->4->5->6->7) wieder an, um den Kühlkörper an der Hauptplatine zu befestigen. Nächste Schritte 1.

  • Seite 61: Einbauen Der Hinteren I/O-Platine

    Schritte 1. Ziehen Sie das Klebeband ab und entnehmen Sie die Kabel aus den Kabelführungskanälen am Systemgehäuse. 2. Trennen Sie das bedruckte Flachbandkabel der hinteren I/O-Platine und entfernen Sie die zwei M2,5x5-Schrauben, mit denen die hintere I/O-Platine an der Hauptplatine befestigt ist. ANMERKUNG: Trennen Sie das GPS-Kabel und kippen Sie die hintere I/O-Platine, um sie zu entfernen.

  • Seite 62: Systemplatine

    Schritte 1. Bringen Sie die zwei M2,5x5-Schrauben wieder an, mit denen die hintere I/O-Platine an der Hauptplatine befestigt wird, und schließen Sie das bedruckte Flachbandkabel der hinteren I/O-Platine an. Befestigen Sie das bedruckte Flachbandkabel der hinteren I/O-Platine mit Kapton-Klebeband am Anschluss. 2.
  • Seite 63 1. Netzschalterplatinen-Kabelanschluss 2. Wi-Fi-I/O-Platinenanschluss 3. Anschluss für WWAN-Karte 4. Anschluss für das bedruckte LAN-Flachbandkabel 5. Anschluss für WLAN-Karte 6. eDP-Kabelanschluss 7. Lüfterkabelanschluss 8. Anschluss für HALL-Sensorkabel 9. Anschluss für das bedruckte Flachbandkabel der Dock-I/O-Platine 10. Kabelanschluss der sekundären Zusatzplatine 11. Anschluss des M.2-2230/2280-Solid-State-Laufwerks 12.
  • Seite 64 1. Linker Typ-C-Kabelanschluss 2. Rechter Typ-C-Kabelanschluss 3. Speichermodulanschluss 4. Speichermodulanschluss 5. Anschluss für das bedruckte Flachbandkabel der linken Typ-C-Zusatzplatine 6. Anschluss für das bedruckte Flachbandkabel der rechten Typ-C-Zusatzplatine 7. Tastaturkabelanschluss 8. Touchpadkabelanschluss 9. Anschluss für das bedruckte Flachbandkabel der Hintergrundbeleuchtung 10.
  • Seite 65 Entfernen und Einbauen von Komponenten...
  • Seite 66 Schritte ANMERKUNG: Die Epoxy-Schrauben an den folgenden Stellen bedürfen besonderer Aufmerksamkeit. Diese Schrauben lassen sich nur schwer entfernen und beim Entfernen können Beschädigungen entstehen. Um eine Beschädigung der Schrauben und des umgebenden Kunststoffs zu vermeiden, sollten Sie für jeden Schraubentyp den passenden Schraubendreher verwenden. Entfernen Sie die zwei Epoxy-Kopfschrauben (M2,5x5), mit denen der serielle RS-232-Anschluss an der Hauptplatine befestigt ist.

  • Seite 67: Einbauen Der Systemplatine

    3. Entfernen Sie die vier M2x3,5-Schrauben, mit denen die Kabelabdeckung an der Hauptplatine befestigt ist. 4. Entfernen Sie die M2x3,5-Schraube, mit der die Typ-C-Kabelabdeckung an der Hauptplatine befestigt ist. 5. Trennen Sie die rechten und linken Typ-C-Kabel von den Anschlüssen auf der Hauptplatine. 6.
  • Seite 68 12. Batteriekabelstecker rechts 13. Batteriekabelstecker links 14. Kabelanschluss der LED-Platine 15. Anschluss des Knopfzellenbatteriekabels 1. Linker Typ-C-Kabelanschluss 2. Rechter Typ-C-Kabelanschluss 3. Speichermodulanschluss 4. Speichermodulanschluss 5. Anschluss für das bedruckte Flachbandkabel der linken Typ-C-Zusatzplatine 6. Anschluss für das bedruckte Flachbandkabel der rechten Typ-C-Zusatzplatine 7.
  • Seite 69 Entfernen und Einbauen von Komponenten...
  • Seite 70 Schritte VORSICHT: Stellen Sie sicher, dass das bedruckte I/O-Flachbandkabel mit der Hauptplatine verbunden ist, bevor Sie mit dem nächsten Schritt fortfahren. Verbinden Sie den linken Anschluss des bedruckten I/O-Flachbandkabels mit der Hauptplatine. 2. Drehen Sie die Hauptplatine um und bringen Sie die neun M2,5x5-Schrauben wieder an, mit denen die Hauptplatine am Systemgehäuse befestigt wird.

  • Seite 71: Speichermodule

    10. Richten Sie den seriellen RS-232-Anschluss aus und setzen Sie diesen in das Systemgehäuse ein. 11. Bringen Sie die zwei Epoxy-Kopfschrauben (M2,5x5) wieder an, mit denen der serielle RS-232-Anschluss an der Hauptplatine befestigt wird. Nächste Schritte 1. Installieren Sie den Kühlkörper (UMA) oder den Kühlkörper...

  • Seite 72: Einsetzen Der Speichermodule

    Schritte 1. Lösen Sie die Rückhalteklammern, die den Speichermodulsteckplatz sichern, bis das Modul herausspringt. 2. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. Einsetzen der Speichermodule Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 73: Rechte Typ-C-Zusatzplatine

    Schritte ANMERKUNG: Setzen Sie den neuen Schaumstoff vor dem Wiedereinbauen des Speichermoduls wieder ein. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt. 3. Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.
  • Seite 74 2. Entfernen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk. 3. Entfernen Sie die Batterie. 4. Entfernen Sie die Tastatur. 5. Entfernen Sie die Bodenabdeckung. 6. Entfernen Sie den Lüfter. 7. Entfernen Sie den Kühlkörper (UMA) oder Kühlkörper (separat). 8. Entfernen Sie die Wi-Fi-I/O-Platine. 9.

  • Seite 75: Einbauen Der Rechten Typ-C-Zusatzplatine

    Einbauen der rechten Typ-C-Zusatzplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der rechten Typ-C-Zusatzplatine und stellt das Einbauverfahren bildlich dar. Schritte 1.

  • Seite 76: Linke Typ-C-Zusatzplatine

    5. Setzen Sie die WLAN-Karte ein. 6. Bauen Sie die Wi-Fi-I/O-Platine ein. 7. Installieren Sie den Kühlkörper (UMA) oder den Kühlkörper (separat). 8. Installieren Sie den Lüfter. 9. Bringen Sie die Bodenabdeckung 10. Bauen Sie die Tastatur ein. 11. Bauen Sie die Batterie ein.

  • Seite 77: Einbauen Der Linken Typ-C-Zusatzplatine

    Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der die bedruckte Flachbandkabelhalterung an der linken Typ-C-Zusatzplatine befestigt ist. 2. Trennen Sie das bedruckte Flachbandkabel vom Anschluss auf der linken Typ-C-Zusatzplatine. 3. Trennen Sie das Zusatzplatinenkabel vom Anschluss auf der linken Typ-C-Zusatzplatine. 4.
  • Seite 78 Schritte 1. Platzieren Sie die linke Typ-C-Zusatzplatine im Systemgehäuse. 2. Bringen Sie die vier Schrauben (M2x3,5) wieder an, mit denen die linke Typ-C-Zusatzplatine am Systemgehäuse befestigt wird. 3. Schließen Sie das Zusatzplatinenkabel an den Anschluss auf der linken Typ-C-Zusatzplatine an. 4.

  • Seite 79: Betriebsschalterplatine

    Betriebsschalterplatine Entfernen der Netzschalterplatine Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk. 3. Entfernen Sie die Batterie. 4. Entfernen Sie die Tastatur. 5.

  • Seite 80: Einbauen Der Netzschalterplatine

    Schritte 1. Entfernen Sie die vier M2,5x5-Schrauben, mit denen die Halterung der Netzschalterplatine am Systemgehäuse befestigt ist. 2. Heben Sie die Halterung der Netzschalterplatine aus dem Systemgehäuse. 3. Entfernen Sie die drei M2x3,5-Schrauben, mit denen die Netzschalterplatine am Systemgehäuse befestigt ist. 4.
  • Seite 81 Schritte 1. Setzen Sie die Netzschalterplatine in das Systemgehäuse ein. Befestigen Sie das bedruckte Flachbandkabel des Netzschalters mit dem Kapton-Klebeband am Anschluss. 2. Bringen Sie die drei M2x3,5-Schrauben wieder an, mit denen die Netzschalterplatine am Systemgehäuse befestigt wird. 3. Setzen Sie die Halterung der Netzschalterplatine in das Systemgehäuse ein. 4.

  • Seite 82: Betriebsschalter Mit Fingerabdruckleser

    12. Bauen Sie die Batterie ein. 13. Bauen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk ein. 14. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Betriebsschalter mit Fingerabdruckleser Entfernen der Netzschalterplatine mit Fingerabdruck-Lesegerät Voraussetzungen 1.

  • Seite 83: Einbauen Der Netzschalterplatine Mit Fingerabdruck-Lesegerät

    Schritte 1. Trennen Sie das Kabel des Fingerabdruck-Lesegeräts vom Anschluss an der Netzschalterplatine. 2. Entfernen Sie die drei M2x3,5-Schrauben, mit denen die Halterung des Netzschalters mit Fingerabdruck-Lesegerät am Systemgehäuse befestigt ist. 3. Heben Sie die Halterung des Netzschalters mit Fingerabdruck-Lesegerät von der Netzschalter mit Fingerabdruck-Lesegerätplatine. 4.
  • Seite 84 Schritte 1. Setzen Sie die Netzschalter mit Fingerabdruck-Lesegerätplatine auf das Systemgehäuse. 2. Platzieren Sie die Halterung des Netzschalters mit Fingerabdruck-Lesegerät auf die Fingerabdruck-Lesegerätplatine. 3. Bringen Sie die drei M2x3,5-Schrauben wieder an, mit denen die Halterung des Netzschalters mit Fingerabdruck-Lesegerät am Systemgehäuse befestigt wird.

  • Seite 85: Bildschirmbaugruppe

    12. Bauen Sie die Batterie ein. 13. Bauen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk ein. 14. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 86 Entfernen und Einbauen von Komponenten...

  • Seite 87: Einbauen Der Bildschirmbaugruppe

    Schritte 1. Öffnen Sie den Bildschirm, um die zwei Schrauben (M3x7, T8) und zwei Schrauben (M2,5x5) zu entfernen, mit denen die Scharnierabdeckungen am Systemgehäuse befestigt sind. 2. Entfernen Sie die zwei M2,5x7-Schrauben, mit denen die linken/rechten Scharnierabdeckungen am Systemgehäuse befestigt sind. 3.

  • Seite 88: Bildschirmblende

    Schritte 1. Bringen Sie die vier Epoxy-Schrauben (M3x7, T8) wieder an, mit denen die Bildschirmbaugruppe am Systemgehäuse befestigt wird, und schließen Sie den Deckel. 2. Bringen Sie die zwei M2,5x7-Schrauben wieder an, mit denen die linken/rechten Scharnierabdeckungen am Systemgehäuse befestigt werden.
  • Seite 89 2. Entfernen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk. 3. Entfernen Sie die Batterie. 4. Entfernen Sie die Tastatur. 5. Entfernen Sie die Bodenabdeckung. 6. Entfernen Sie die Wi-Fi-I/O-Platine. 7. Entfernen Sie die WLAN-Karte. 8. Entfernen Sie die WWAN-Karte. 9. Entfernen Sie die Dock-I/O-Platine. 10.

  • Seite 90: Einbauen Der Bildschirmblende

    Schritte 1. Entfernen Sie die vier Epoxy-Schrauben (M2,5x6, T8), mit denen die Bildschirmblende an der Bildschirmbaugruppe befestigt ist. 2. Schließen Sie den Deckel und entfernen Sie die 11 M2,5x6-Schrauben, mit denen die Bildschirmblende an der Bildschirmbaugruppe befestigt ist. 3. Verwenden Sie einen Kunststoffstift, um die obere, linke und rechte Seiten der Bildschirmblende vorsichtig aufzuhebeln. ANMERKUNG: Stellen Sie beim Abhebeln der Bildschirmblende sicher, dass Sie mit einem Kunststoffstift oder mit der Hand entlang der äußeren Kante der Bildschirmblende hebeln.
  • Seite 91 Entfernen und Einbauen von Komponenten...
  • Seite 92 Schritte 1. Verbinden Sie das Touchscreenkabel mit dem Anschluss auf der Touchscreenplatine. 2. Verbinden Sie das eDP-Kabel mit dem entsprechenden Anschluss auf dem LCD-Modul und drehen Sie die Bildschirmblende auf der Bildschirmbaugruppe um. 3. Richten Sie die Bildschirmblende an der Bildschirmbaugruppe aus. Lassen Sie die Bildschirmblende vorsichtig einrasten. 4.

  • Seite 93: Kamera

    Kamera Entfernen der Kamera Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk. 3. Entfernen Sie die Batterie. 4. Entfernen Sie die Tastatur. 5.

  • Seite 94: Bildschirmscharniere

    Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Kamera und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. Platzieren Sie das Kameramodul auf den Bildschirm und schließen Sie das eDP-Kabel am Kameramodul an. 2. Bringen Sie das Klebeband am Kameramodul an. Nächste Schritte 1.

  • Seite 95: Einbauen Der Bildschirmscharniere

    6. Entfernen Sie den Lüfter. 7. Entfernen Sie den Kühlkörper (UMA) oder Kühlkörper (separat). 8. Entfernen Sie die Wi-Fi-I/O-Platine. 9. Entfernen Sie die WLAN-Karte. 10. Entfernen Sie die WWAN-Karte. 11. Entfernen Sie die Dock-I/O-Platine. 12. Entfernen Sie die hintere I/O-Platine. 13.

  • Seite 96: Bildschirmkabel

    Schritte 1. Richten Sie das linke Scharnier aus und bringen Sie die zwei Schrauben (M3x7, T8) und (M3x5, T8) wieder an, mit denen das linke Scharnier an der Bildschirmbaugruppe befestigt wird. 2. Richten Sie das rechte Scharnier aus und bringen Sie die zwei Schrauben (M3x7, T8) und (M3x5, T8) wieder an, mit denen das rechte Scharnier an der Bildschirmbaugruppe befestigt wird.

  • Seite 97: Einbauen Des Bildschirmkabels

    5. Entfernen Sie die Bodenabdeckung. 6. Entfernen Sie den Lüfter. 7. Entfernen Sie den Kühlkörper (UMA) oder Kühlkörper (separat). 8. Entfernen Sie die Wi-Fi-I/O-Platine. 9. Entfernen Sie die WLAN-Karte. 10. Entfernen Sie die WWAN-Karte. 11. Entfernen Sie die Dock-I/O-Platine. 12. Entfernen Sie die hintere I/O-Platine.
  • Seite 98 Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Bildschirmkabels und stellt das Verfahren zum Einbauen bildlich dar. Schritte Bringen Sie das Klebeband am eDP-Kabel und an der Bildschirmabdeckung an. Nächste Schritte 1. Bringen Sie die Bildschirmscharniere 2. Bauen Sie die Kamera ein.

  • Seite 99: Bildschirm

    Bildschirm Entfernen des Bildschirms Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk. 3. Entfernen Sie die Batterie. 4. Entfernen Sie die Tastatur. 5.

  • Seite 100: Einbauen Des Bildschirms

    Einbauen des Bildschirms Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Bildschirms und stellt das Verfahren zum Einbauen bildlich dar. Schritte Nachdem die unten beschriebenen Schritte ausgeführt wurden, verbleibt der Bildschirm.

  • Seite 101: Bildschirmrückseite

    Bildschirmrückseite Entfernen der hinteren Bildschirmabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk. 3. Entfernen Sie die Batterie. 4. Entfernen Sie die Tastatur. 5.

  • Seite 102: Einbauen Der Hinteren Bildschirmabdeckung

    Einbauen der hinteren Bildschirmabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der hinteren Bildschirmabdeckung und bietet eine visuelle Darstellung des Einbauverfahrens. Schritte Nachdem die unten beschriebenen Schritte ausgeführt wurden, verbleibt die hintere Bildschirmabdeckung.

  • Seite 103: Touchpad

    Touchpad Entfernen des Touchpads Voraussetzungen ● Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. ● Entfernen Sie das primäre M.2-2280-Solid-State-Laufwerk oder primäre M.2-2230-Solid-State-Laufwerk. ● Entfernen Sie die Batterie. ● Entfernen Sie die Bodenabdeckung. ●...

  • Seite 104: Installieren Des Touchpads

    2. Entfernen Sie die 10 Schrauben (M2x3,5), mit denen das Touchpad am Systemgehäuse befestigt ist, und trennen Sie das NFC-Kabel vom Anschluss. 3. Hebeln Sie das Touchpad mithilfe eines Kunststoffstifts vorsichtig ab und heben Sie es aus dem Systemgehäuse. Installieren des Touchpads Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 105: Touchpad-Tasten

    Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe ein. 2. Bauen Sie die sekundäre Zusatzplatine ein. 3. Installieren Sie die Lautsprecher. 4. Bauen Sie die linke I/O-Platine ein. 5. Bauen Sie die LED-Platine ein. 6. Bringen Sie die Bodenabdeckung 7. Bauen Sie die Batterie ein.

  • Seite 106: Installieren Der Touchpad-Tasten

    Schritte 1. Entfernen Sie die zwei M2x3,5-Schrauben, mit denen die Touchpad-Tasten am Systemgehäuse befestigt sind. 2. Heben Sie die Touchpad-Tasten aus dem Systemgehäuse. Installieren der Touchpad-Tasten Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 107: Handballenstützen-Baugruppe

    Schritte ANMERKUNG: Entfernen Sie die Reste des Klebebands. Tragen Sie den Kleber erneut auf, damit das Gehäuse wasserfest ist. Platzieren Sie die Touchpad-Tasten auf dem Systemgehäuse. 2. Bringen Sie die zwei M2x3,5-Schrauben wieder an, mit denen die Touchpad-Tasten am Systemgehäuse befestigt werden. Nächste Schritte 1.

  • Seite 108: Installation Der Handballenstützen-Baugruppe

    Schritte Nachdem die oben beschriebenen Schritte ausgeführt wurden, verbleibt die Handballenstützen-Baugruppe. Installation der Handballenstützen-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Bildschirmbaugruppe und stellt das Installationsverfahren bildlich dar. Entfernen und Einbauen von Komponenten...
  • Seite 109 Schritte Nachdem die unten beschriebenen Schritte ausgeführt wurden, verbleibt die Handballenstützenbaugruppe. Nächste Schritte 1. Installieren Sie die Touchpadtasten. 2. Bauen Sie das Touchpad ein. 3. Bauen Sie die Netzschalterplatine mit Fingerabdruck-Lesegerät ein. 4. Bauen Sie die Netzschalterplatine ein. 5. Bauen Sie die Bildschirmbaugruppe ein.

  • Seite 110: Kapitel 3: Treiber Und Downloads

    Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads...

  • Seite 111: Kapitel 4: Bios-Setup

    BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 112: System-Setup-Optionen

    Abhängig vom System und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 6. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht Latitude 5430 Rugged BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt die Service-Tag-Nummer des Systems an.
  • Seite 113 Tabelle 6. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an. Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches an. Microcode Version Zeigt die Mikrocode-Version an. Intel Hyper-Threading Capable Zeigt an, ob der Prozessor Hyper-Threading-fähig (HT) ist. 64-Bit Technology Zeigt an, ob 64- Bit-Technologie verwendet wird.
  • Seite 114 Standardmäßig ist die Option Video/Power only on Type-C Ports deaktiviert. Type-C Dock Override Ermöglicht die Verwendung eines angeschlossenen Dell Typ-C Dock zur Bereitstellung von Datenstreams bei deaktivierten externen USB-Anschlüssen. Wenn die Option „Type-C Dock override“ aktiviert ist, wird das Untermenü „Video/Audio/ Lan“...
  • Seite 115 Tabelle 8. System-Setup-Optionen – Menü „Integrated Devices“ (fortgesetzt) Integrierte Geräte Standardmäßig ist die Option Type-C Dock Override aktiviert. Type-C Dock Audio Aktivieren oder Deaktivieren der Nutzung von Audio auf externen Dell Dock- Anschlüssen. Standardmäßig ist die Option Audio aktiviert. Type-C Dock Lan Aktivieren oder Deaktivieren der Nutzung von LAN auf externen Dell Dock- Anschlüssen.
  • Seite 116 Tabelle 10. System-Setup-Optionen – Menü „Display“ Display Bildschirmhelligkeit Brightness on battery power Legt bei Aktivierung die Bildschirmhelligkeit fest, wenn das System im Batteriebetrieb läuft. Brightness on AC power Legt bei Aktivierung die Bildschirmhelligkeit fest, wenn das System mit Netzstrom betrieben wird. Touchscreen Touchscreen Aktiviert bzw.
  • Seite 117 Tabelle 11. System-Setup-Optionen – Menü „Connection“ (fortgesetzt) Verbindung Standardmäßig ist diese Option deaktiviert. HTTPs Boot Feature HTTPs Boot Aktivieren oder Deaktivieren der Funktion „HTTPs Boot“ (HTTPS-Start). Standardmäßig ist die Option Auto Mode aktiviert. HTTPs Boot Mode Im automatischen Modus wird beim HTTPS-Start die Start-URL aus DHCP extrahiert.

  • Seite 118: Sicherheit

    Tabelle 12. System-Setup-Optionen – Menü „Power“ (fortgesetzt) Strom Wake on Dell USB-C Dock Wenn aktiviert, wird durch Anschließen einer Dell USB-C-Dockingstation das System aus dem Stand-by-Modus, dem Ruhemodus oder dem ausgeschalteten Zustand heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert.
  • Seite 119 Tabelle 13. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Sicherheit Data Wipe on Next Boot Start Data Wipe Aktiviert oder deaktiviert die Datenlöschung beim nächsten Startvorgang. Standardmäßig ist die Option Start Data Wipe deaktiviert. Absolute Aktiviert oder deaktiviert bzw. deaktiviert dauerhaft die BIOS-Modulschnittstelle des optionalen Services „Absolute Persistence Module“...
  • Seite 120 Service-Betriebssystem nicht bootet oder nicht installiert ist. Standardmäßig ist diese Funktion aktiviert. Dell Auto operating system Recovery Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Threshold Systemproblemlösung und des Dell OS Recovery Tools. Standardmäßig ist der Schwellenwert auf 2 gesetzt. BIOS-Setup...
  • Seite 121 Tabelle 16. System-Setup-Optionen – Menü „System Management“ Systemverwaltung Service Tag Zeigt die Service-Tag-Nummer des Systems an. Asset Tag Erstellen einer Systemkennnummer. AC Behavior Wake on AC (Einschalten bei Aktiviert oder deaktiviert die Option „Wake on AC“. Netzstromanbindung) Standardmäßig ist diese Option deaktiviert. Wake on LAN Wake on LAN Aktiviert oder deaktiviert, ob das System über spezielle LAN-Signale hochgefahren...
  • Seite 122 Tabelle 17. System-Setup-Optionen – Menü „Keyboard“ (fortgesetzt) Tastatur Standardmäßig sind Weiß, Rot, Grün und Blau aktiviert. Tabelle 18. System-Setup-Optionen – Menü „Verhalten vor dem Starten“ Verhalten vor dem Starten Adapter Warnings Enable Adapter Warnings Aktiviert oder deaktiviert Warnmeldungen während des Startvorgangs, wenn Adapter (Adapterwarnungen aktivieren) mit geringerer Stromkapazität erkannt werden.
  • Seite 123 Tabelle 20. System-Setup-Optionen – Menü „Leistung“ Leistung Multi Core Support Active Cores Ermöglicht die Änderung der Anzahl der CPU-Kerne, die dem Betriebssystem zur Verfügung stehen. Standardmäßig ist die Option Alle Kerne aktiviert. Intel SpeedStep Enable Intel SpeedStep Technology Ermöglicht dem System, die Prozessorspannung und die Core-Frequenz dynamisch anzupassen, um den durchschnittlichen Stromverbrauch und die Wärmeerzeugung zu reduzieren.

  • Seite 124: Aktualisieren Des Bios

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...

  • Seite 125: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.

  • Seite 126: System- Und Setup-Kennwort

    System- und Setup-Kennwort Tabelle 22. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.

  • Seite 127: Löschen Von Bios- (System-Setup) Und Systemkennwörtern

    6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen.

  • Seite 128: Kapitel 5: Fehlerbehebung

    ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...

  • Seite 129: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 130: Lcd-Stromschienentest (L-Bist)

    Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.

  • Seite 131: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 132: Sicherungsmedien Und Wiederherstellungsoptionen

    Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).

  • Seite 133: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
