Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der optionalen hinteren USB-Typ-A-I/O-Platine und bietet eine visuelle Darstellung des
Einbauverfahrens.

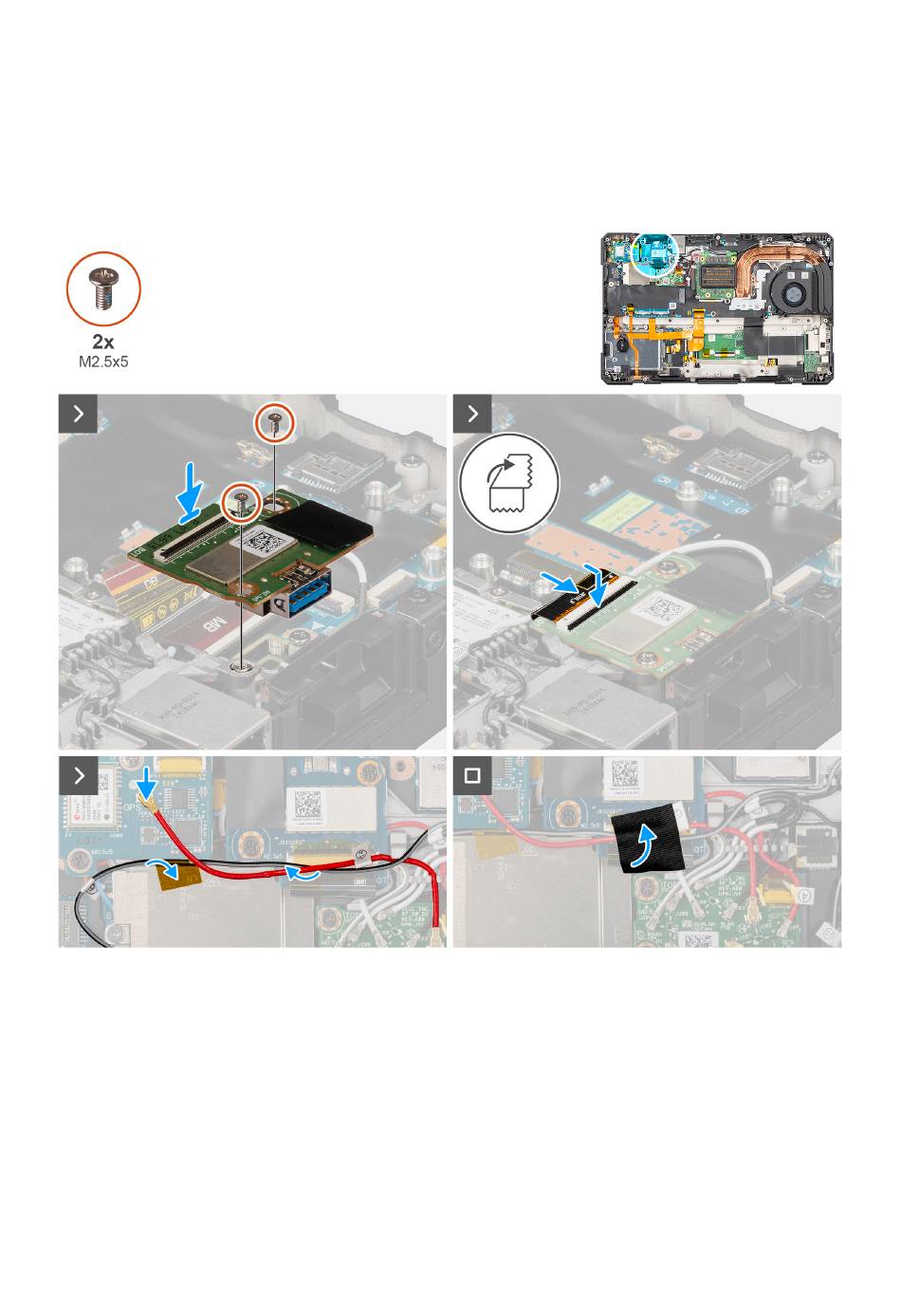

Abbildung 62. Installieren der optionalen hinteren USB-Typ-A-I/O-Platine
Schritte
1. Richten Sie die Schraubenbohrungen der optionalen hinteren USB-Typ-A-I/O-Platine mit den Schraubenbohrungen der Hauptplatine
aus.
2. Bringen Sie die zwei (M2.5x3) Schrauben wieder an, mit denen die optionale hintere USB-Typ-A-I/O-Platine an der Hauptplatine
befestigt wird.
3. Heben Sie die Klappe an und schließen Sie das bedruckte Flachbandkabel der hinteren I/O-Platine an den Anschluss auf der Platine an.
4. Verlegen Sie die Kabel mithilfe der Kabelführungen und verbinden Sie das GPS-Antennenkabel mit der GPS-Platine.
5. Befestigen Sie das Klebeband an der optionalen hinteren USB-Typ-A-I/O-Platine.
