Dell Pro Rugged 14 Benutzerhandbuch Seite 115

Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position des I/O-Moduls der Dockingstation und bietet eine visuelle Darstellung des Verfahrens zum
Einbauen.

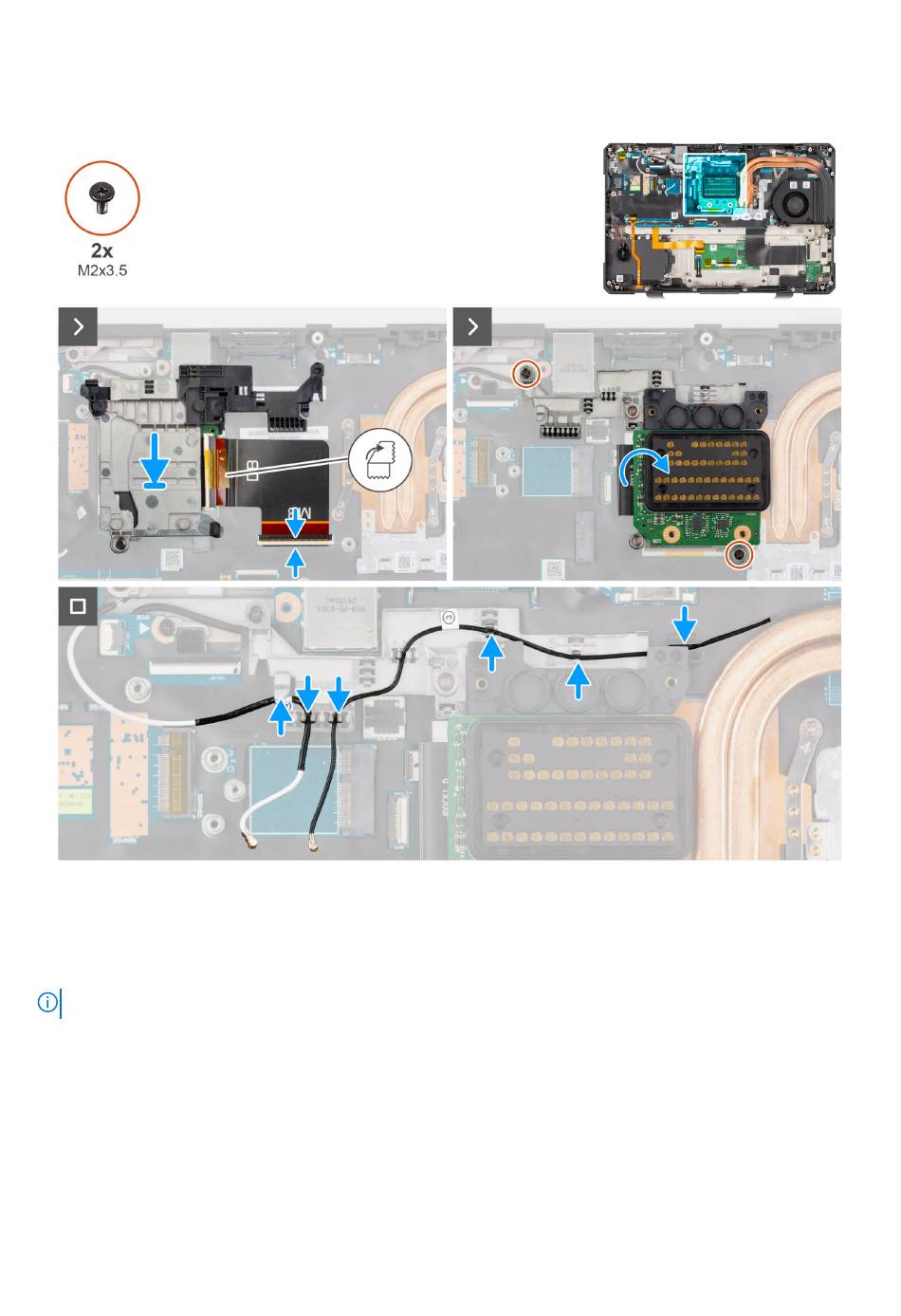

Abbildung 72. Einsetzen des I/O-Moduls der Dockingstation
Schritte
1. Platzieren Sie das I/O-Modul der Dockingstation und verbinden Sie das bedruckte flexible I/O-Kabel der Dockingstation mit der
Hauptplatine.
ANMERKUNG: Befestigen Sie das bedruckte flexible Dock-I/O-Kabel mit Kapton-Klebeband am Anschluss.
2. Drehen Sie das I/O-Modul der Dockingstation um und bringen Sie die beiden Schrauben (M2x3,5) wieder an, mit denen es an der
Hauptplatine befestigt ist.
3. Verlegen Sie die Antennenkabel durch die Kabelführungskanäle am Computergehäuse.
Nächste Schritte
1. Installieren Sie die hintere
2. Setzen Sie die WLAN-Karte
3. Bauen Sie die RF-Schalter-Platine
4. Bringen Sie die Bodenabdeckung
I/O-Platine.
ein.
ein.
an.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs) 115
