Info über diese Aufgabe
Die folgende Abbildung zeigt die Position der hinteren Fischer USB-I/O-Platine und bietet eine visuelle Darstellung des Einbauverfahrens.

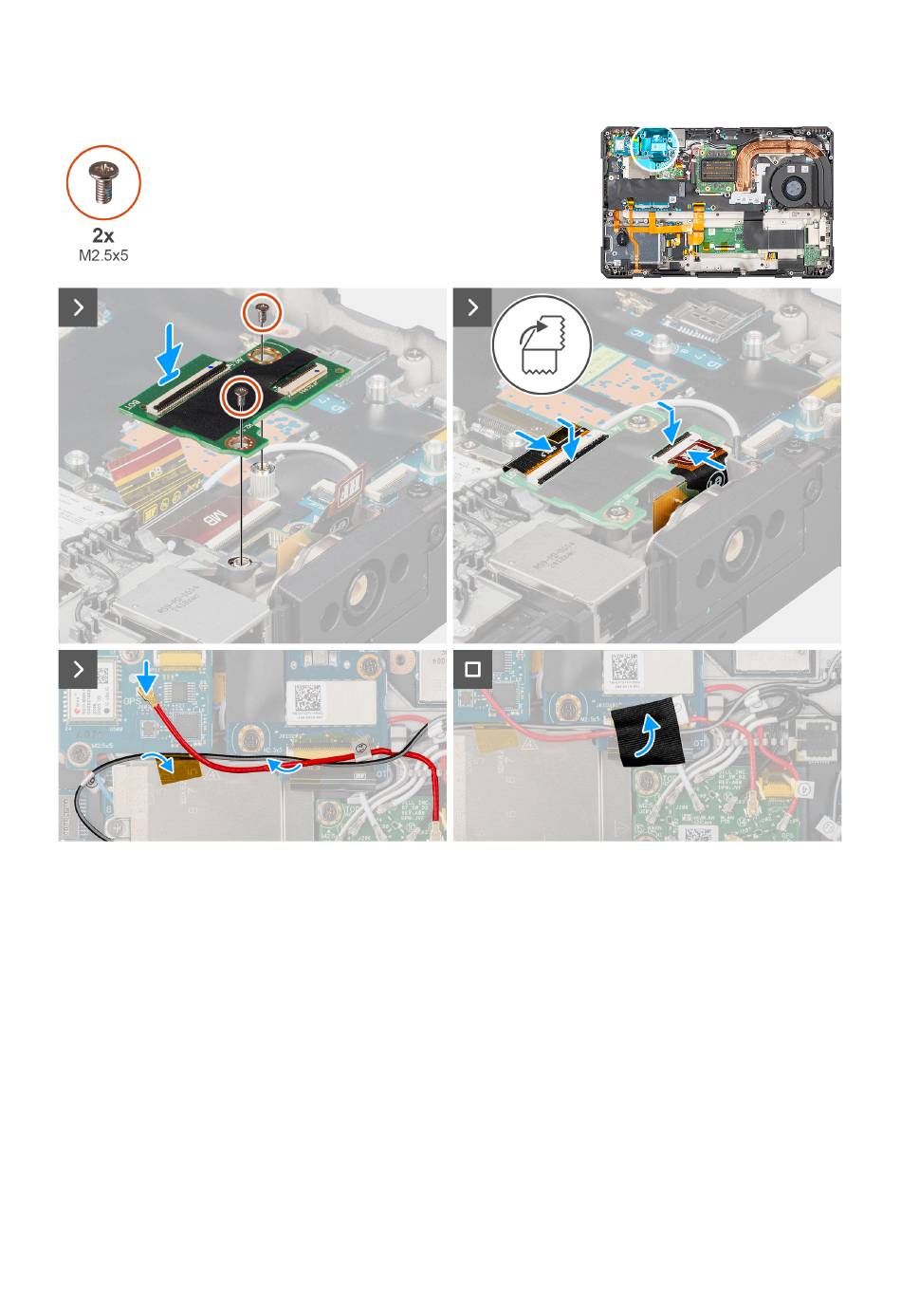

Abbildung 56. Installieren der optionalen hinteren Fischer USB-I/O-Platine
Schritte
1. Richten Sie die Schraubenbohrungen der optionalen hinteren Fischer USB-I/O-Platine mit den Schraubenbohrungen des Gehäuses
aus.
2. Bringen Sie die zwei (M2.5x5) Schrauben wieder an, mit denen die optionale hintere Fischer USB-I/O-Platine am Gehäuse befestigt
wird.
3. Heben Sie die Klappe an und schließen Sie die bedruckten Flachbandkabel der hinteren I/O-Platine an die Anschlüsse auf der Platine
an.
4. Verlegen Sie die Kabel mithilfe der Kabelführungen und verbinden Sie das GPS-Antennenkabel mit der GPS-Platine.
5. Bringen Sie die Klebebänder an der hinteren Fischer-USB-I/O-Platine an.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Installieren Sie den Solid-State-Laufwerksträger.
3. Bauen Sie die Akkus ein.
4. Befolgen Sie die Anweisungen im Abschnitt
an.
Nach der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Computers.
