Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der optionalen hinteren Seriellen I/O-Platine und bietet eine visuelle Darstellung des
Einbauverfahrens.

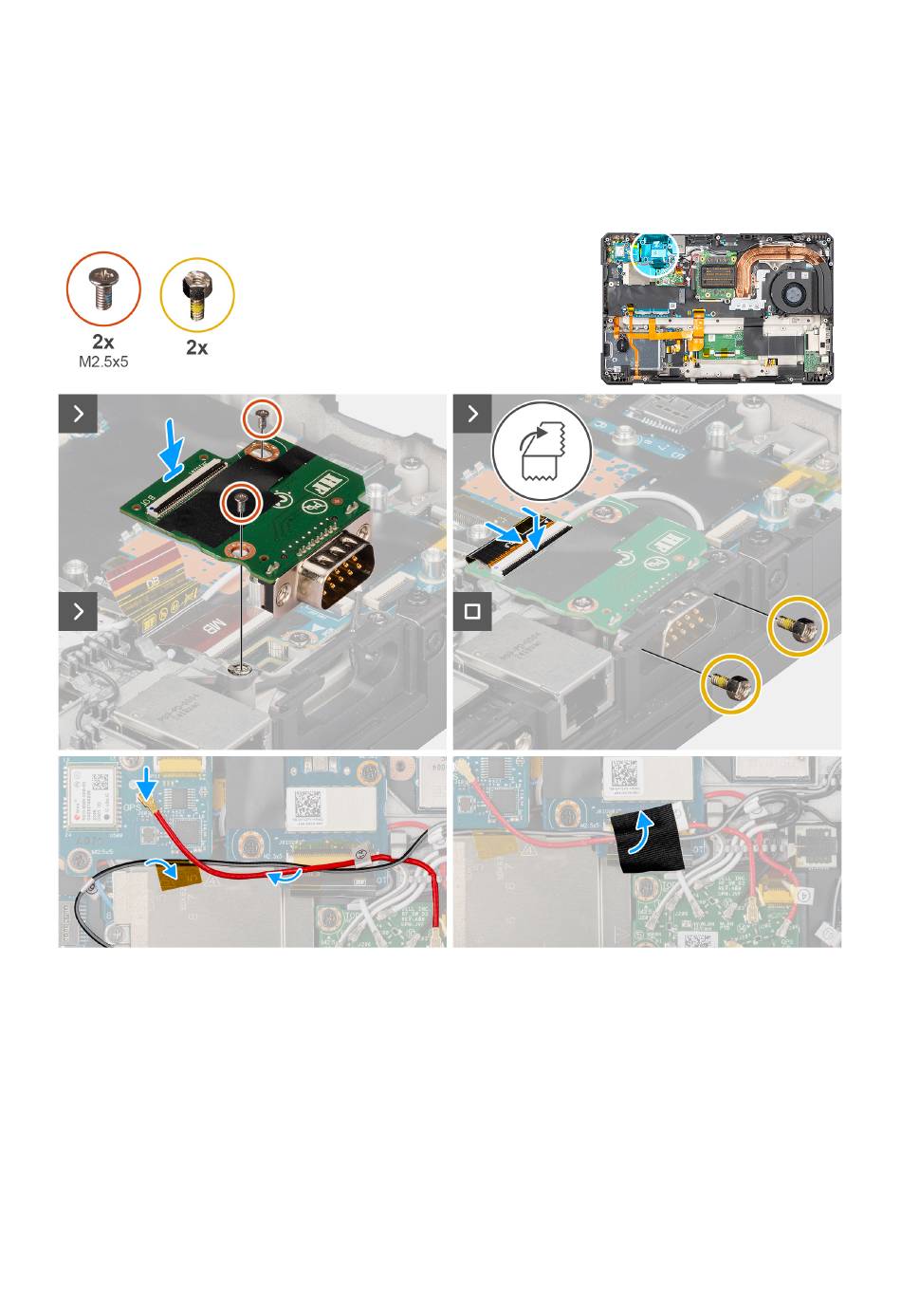

Abbildung 60. Installieren der optionalen hinteren Seriellen I/O-Platine
Schritte
1. Richten Sie die Schraubenbohrungen der optionalen hinteren Seriellen I/O-Platine mit den Schraubenbohrungen des Gehäuses aus.
2. Bringen Sie die zwei (M2.5x3) Schrauben wieder an, mit denen die optionale hintere Serielle I/O-Platine am Gehäuse befestigt wird.
3. Heben Sie die Klappe an und schließen Sie das bedruckte Flachbandkabel der hinteren I/O-Platine an den Anschluss auf der Platine an.
4. Bringen Sie die beiden Epoxidschrauben (Nr. 4-40x6.5) wieder an, um die hintere Serielle I/O-Platine am Gehäuse zu befestigen.
5. Verlegen Sie die Kabel mithilfe der Kabelführungen und verbinden Sie das GPS-Antennenkabel mit der GPS-Platine.
6. Bringen Sie die Klebebänder an der hinteren Seriellen I/O-Platine an.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung an.
