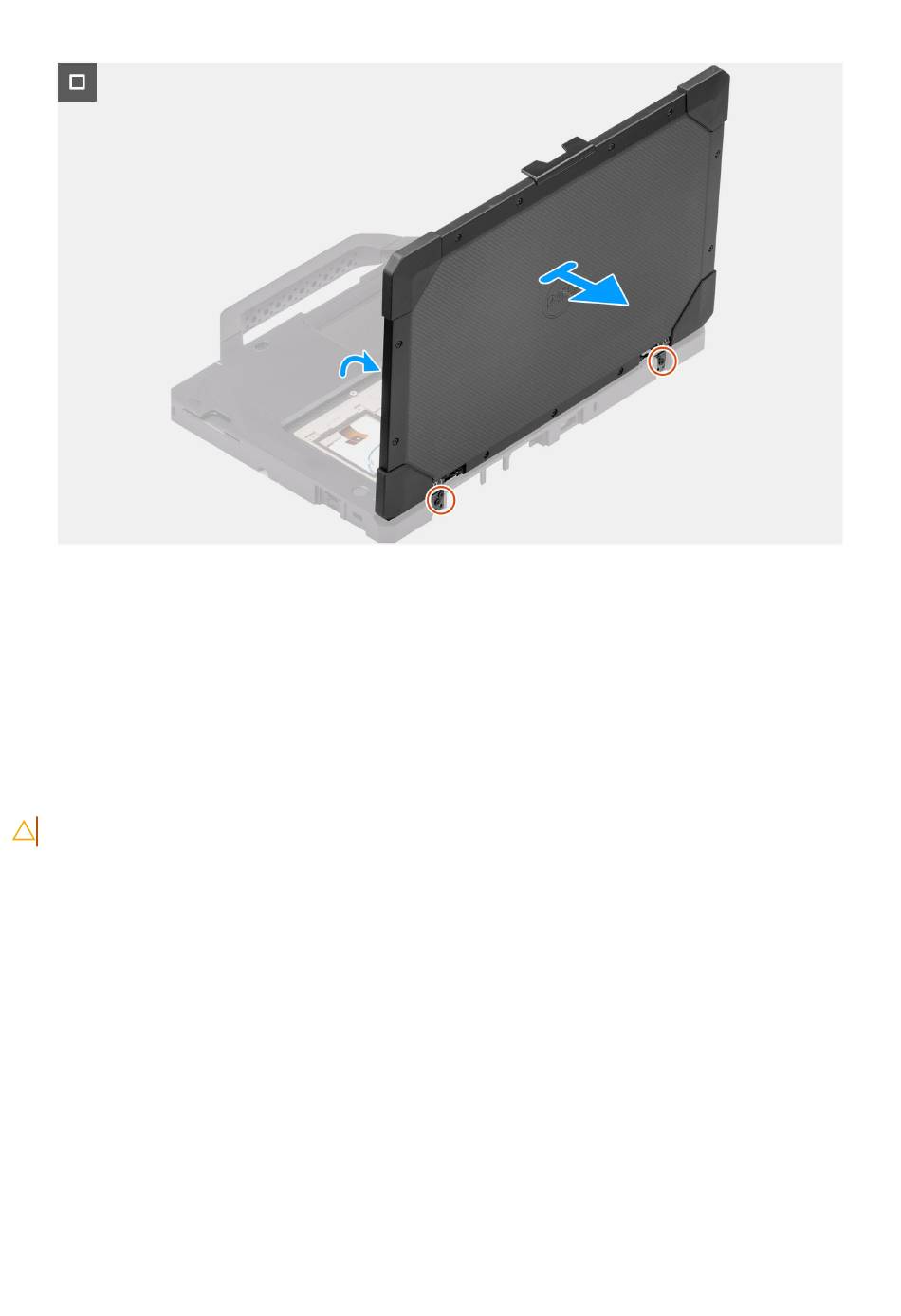

Abbildung 111. Entfernen der Bildschirmbaugruppe
Schritte
1. Entfernen Sie die zwei Epoxy-Schrauben (M3x7, T8) und die zwei M2,5x5-Schrauben, mit denen die Scharnierabdeckungen am
Computergehäuse befestigt sind, und öffnen Sie den Bildschirm.
2. Entfernen Sie die zwei M2,5x7-Schrauben, mit denen die linken/rechten Scharnierabdeckungen am Computergehäuse befestigt sind.
3. Entfernen Sie die vier Epoxy-Schrauben (M3x7, T8), mit denen die Displaybaugruppe am Computergehäuse befestigt ist.
4. Heben Sie die Bildschirmbaugruppe an und nehmen Sie sie aus dem Computergehäuse.
Einbauen der Bildschirmbaugruppe
VORSICHT:
Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der Bildschirmbaugruppe und bieten eine visuelle Darstellung des
Installationsverfahrens.
