Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der optionalen hinteren Ethernet-I/O-Platine und bietet eine visuelle Darstellung des
Einbauverfahrens.

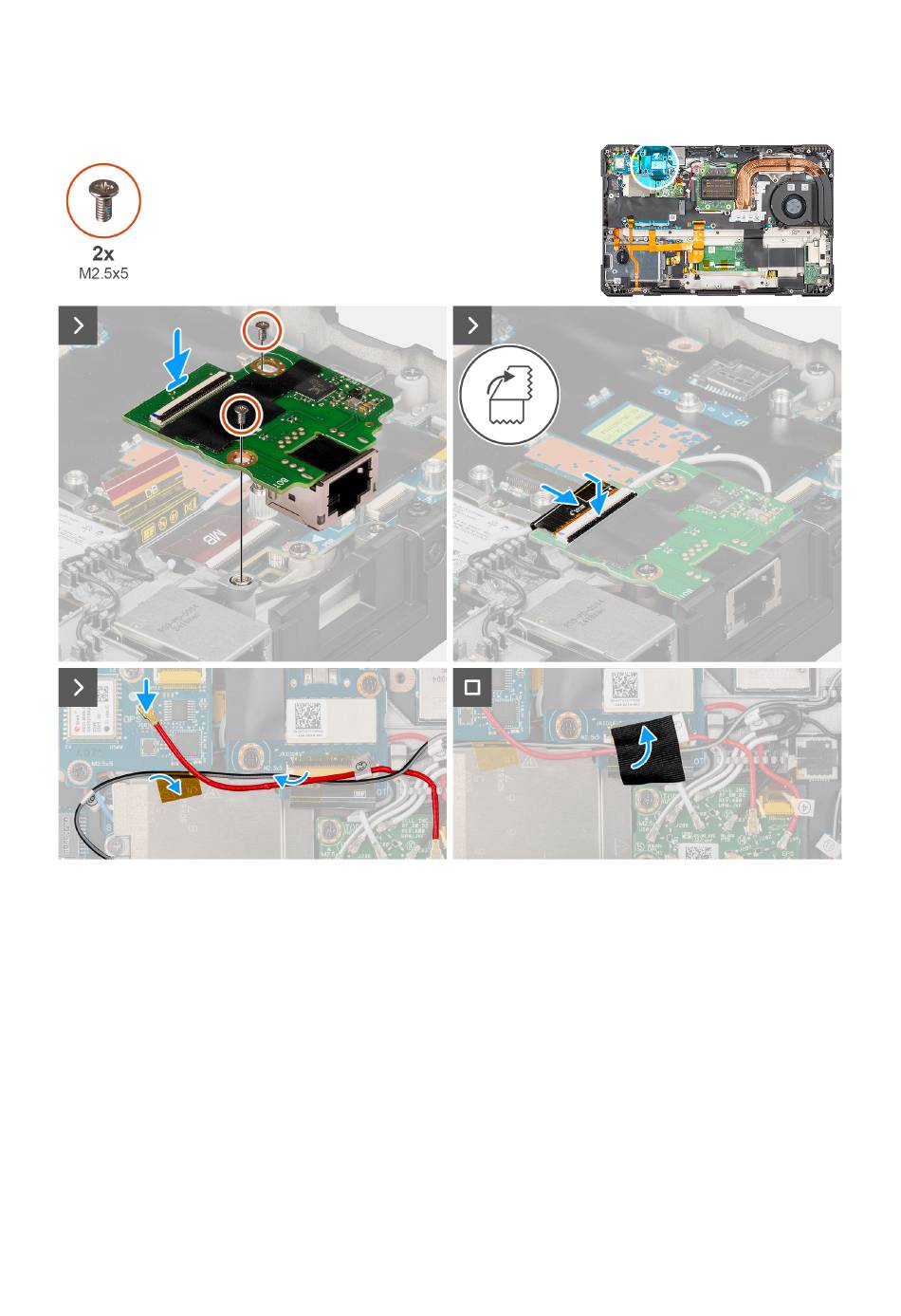

Abbildung 58. Installieren der optionalen hinteren Ethernet-I/O-Platine
Schritte
1. Richten Sie die Schraubenbohrungen der optionalen hinteren Ethernet-I/O-Platine mit den Schraubenbohrungen des Gehäuses aus.
2. Bringen Sie die zwei (M2,5x5) Schrauben wieder an, mit denen die optionale hintere Ethernet-I/O-Platine am Gehäuse befestigt wird.
3. Heben Sie die Klappe an und schließen Sie das bedruckte Flachbandkabel der hinteren I/O-Platine an den Anschluss auf der Platine an.
4. Verlegen Sie die Kabel mithilfe der Kabelführungen und verbinden Sie das GPS-Antennenkabel mit der GPS-Platine.
5. Bringen Sie die Klebebänder an der optionalen hinteren Ethernet-I/O-Platine an.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung an.
2. Installieren Sie den Solid-State-Laufwerksträger.
3. Bauen Sie die Akkus ein.
4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.
