Indstillingsarbejde
5 Indstillingsarbejde

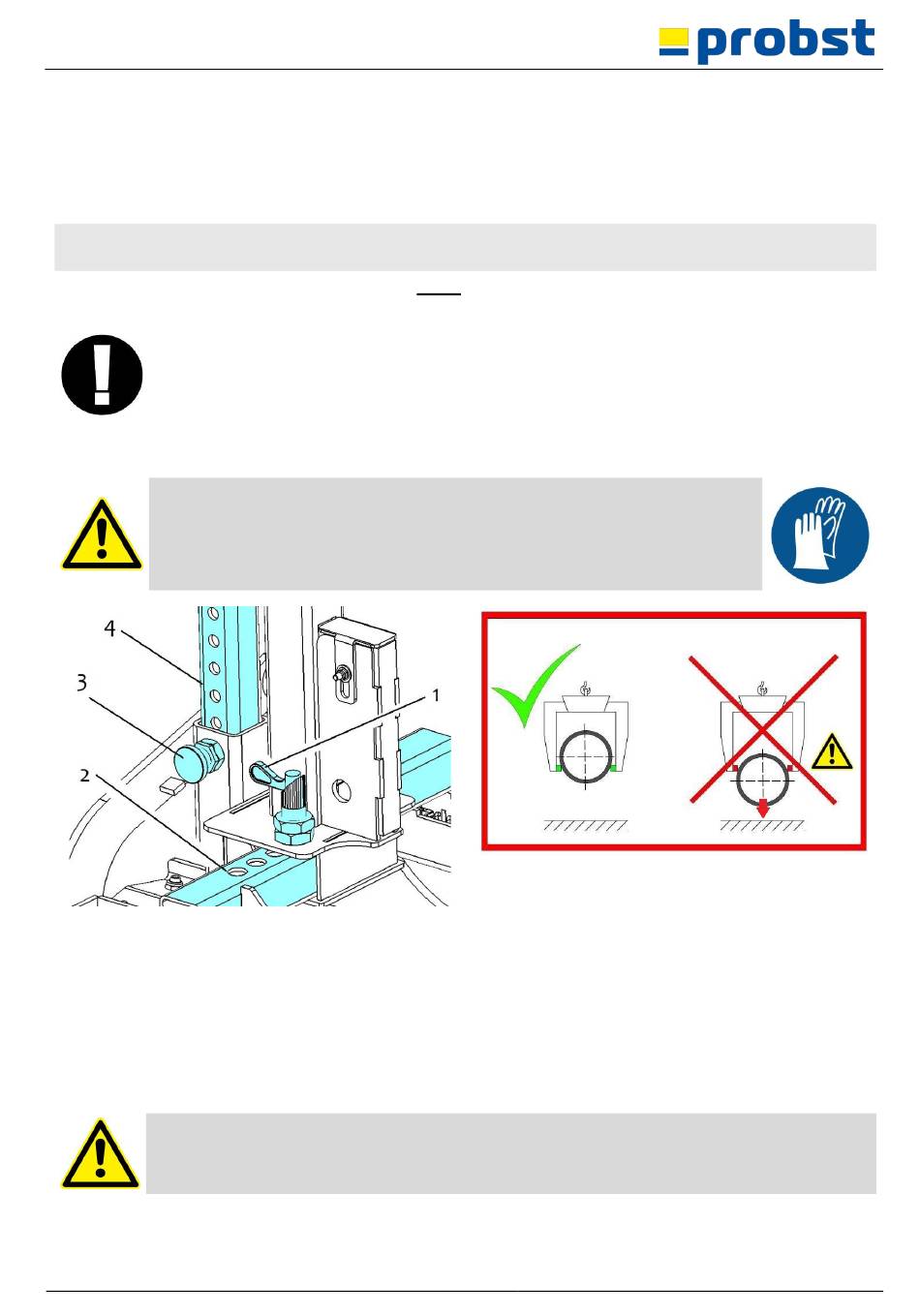

5.1 Indstilling af gribeområdet
Ved at ændre gribeområdet kan enheden RG-8/40 opsamle store gribeemner (betonrør).
Før et gribeemne kan løftes op og flyttes, skal det aktuelle gribeområde og det højdeindstillelige sæde
indstilles.
•
Indstillingen af gribeområdet må aldrig foretages på begge sider samtidig.
Gribeområdet skal altid først indstilles på den ene side og derefter på den anden side.
•
Træk fjederriglen (1) opad, og drej den 180°.
•
Flyt det rektangulære rør (2), indtil gribeområdet er ca. 5 cm større end selve gribeemnet.
•
Træk atter fjederriglen (1) opad og drej den 180°.
•
Skub det rektangulære rør (2) frem og tilbage, indtil fjederriglen (1) låses på plads i det
tilhørende rør.
•
Indstillingen af gribeområdet skal generelt set foretages symmetrisk.
Det betyder, at man altid skal anvende det samme indstillingshul til begge de rektangulære rør.
•
Vær forsigtig ved indstillingen af gribeområdet. Risiko for skader på
hænderne!
Benyt beskyttelseshandsker. →
5.1.1 Indstilling af det højdeindstillelige sæde
Indstillingen af det højdeindstillelige sæde foretages på følgende måde:
•
Træk fjederstikket (3) opad, og drej det 180°.
•
Flyt det rektangulære rør (4), indtil den korrekte nedsænkningsdybde er indstillet. Træk fjederstikket (3) igen
opad, og drej det 180°.
•
Skub det rektangulære rør (4) frem og tilbage, indtil fjederriglen (3) låses på plads i det tilhørende rør.
Det højdejusterbare sæde skal altid være indstillet således, at gribekæberne altid griber
betonrøret under den største rørdiameter, da der ellers er risiko for, at røret glider af!!!
→ Fig. 2
54500004
Fig. 1
13 / 20
Fig. 2
