Indstillingsarbejde
5 Indstillingsarbejde
5.1 Indstilling af gribeområdet
Før et gribeemne kan løftes op og flyttes, skal det aktuelle gribeområde indstilles.
Vær forsigtig ved indstilling af gribeområdet. Fare for at kvæste hænderne!
Gribeområde 1: fra 0 mm til 250 mm (markering trekant )
1.1.1
•
For dette gribeområde skal trekants -markeringerne på gribearmene (i centrum af griberen) være
sammenfaldende (fig. 2), og på låsekrogen (2) skal trekants -markeringen være placeret over
stikbolten med splitten (8) (fig. 3).
•
For at kunne indstille gribeområdet, skal stikbolten med splitten (6) eller stikbolten med splitten (8)
fjernes.
De to stikbolte må aldrig trækkes ud samtidigt (altid én efter én)!
•
Når gribeområdet er blevet indstillet, skal griberen sikres igen med stikbolten med splitten (8) eller
med stikbolten (6).
Gribeområde 2: fra 250 mm til 400 mm (markering firkant )
1.1.2
•
For dette gribeområde skal firkants -markeringerne på gribearmene (i centrum af griberen) være
sammenfaldende (fig. 2), og på låsekrogen (2) skal firkants -markeringen være placeret over
stikbolten med splitten (8) (fig. 3).
•
For at kunne indstille gribeområdet, skal stikbolten (6) eller stikbolten med splitten (8) fjernes.
De to bolte må aldrig trækkes ud samtidigt (altid én efter én)!
53100392

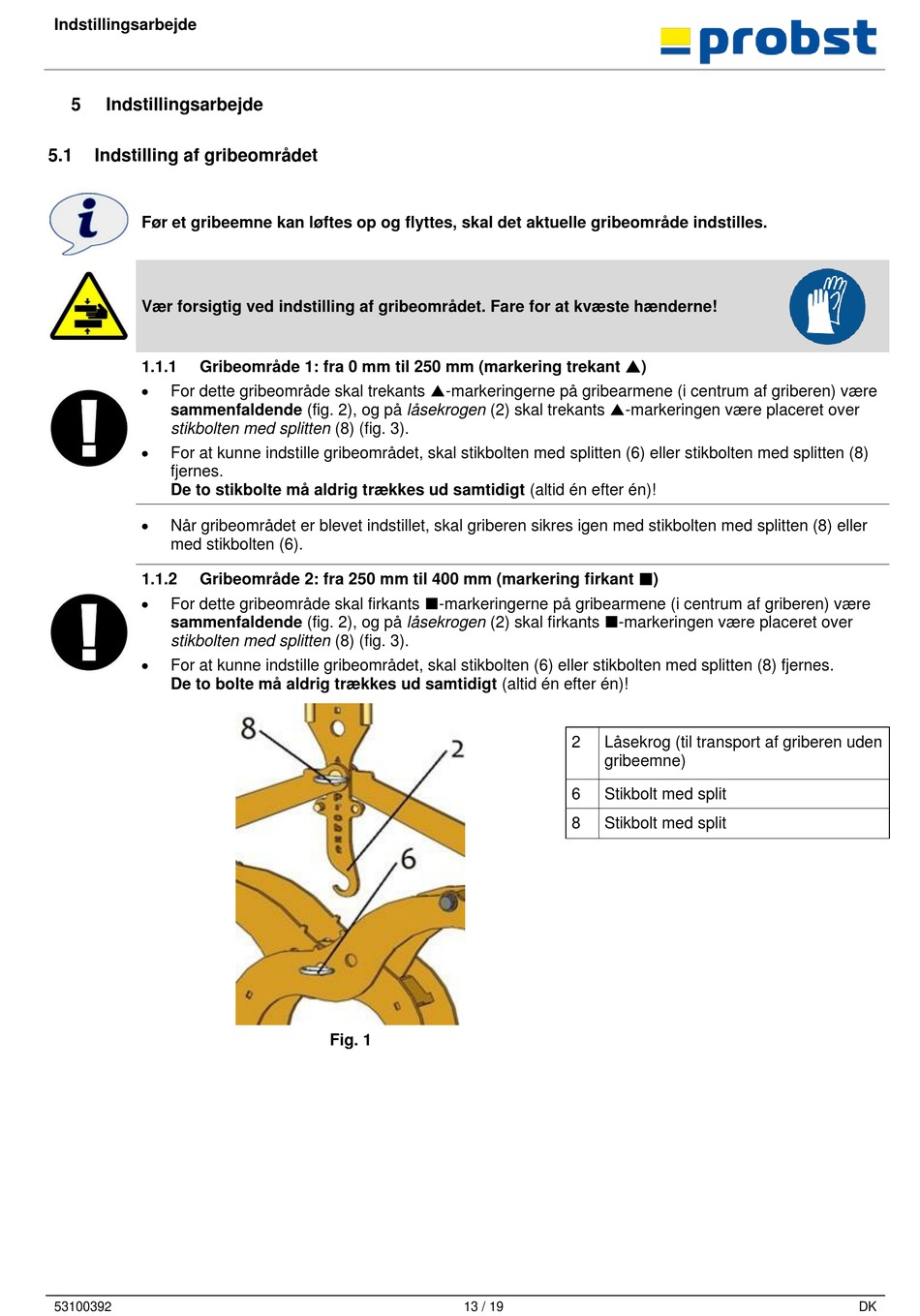

Fig. 1
13 / 19
2 Låsekrog (til transport af griberen uden
gribeemne)
6 Stikbolt med split
8 Stikbolt med split
