Indstillingsarbejde
5 Indstillingsarbejde
5.1 Indstilling af gribeområdet
Før et gribeemne kan løftes op og flyttes, skal det aktuelle gribeområde indstilles!
•
Indstillingen af gribeområdet må aldrig foretages på begge sider samtidig
Griberområdet skal altid først indstilles på den ene side og derefter på den anden side.
•
Træk fjederriglen opad, drej 180° og fastlås i hakket.
•
Flyt det rektangulære rør, indtil gribeområdet er ca. 5 cm større end selve gribeemnet.
•
Træk atter fjederriglen opad og drej den 180°.
•
Skub det rektangulære rør frem og tilbage, indtil fjederriglen låses på plads i det tilhørende rør.
Indstillingen af gribeområdet skal generelt set foretages symmetrisk. Det betyder, at man altid skal
anvende det samme indstillingshul til begge de rektangulære rør.
Vær forsigtig ved indstilling af gribeområdet. Fare for at kvæste hænderne!
Benyt beskyttelseshandsker.

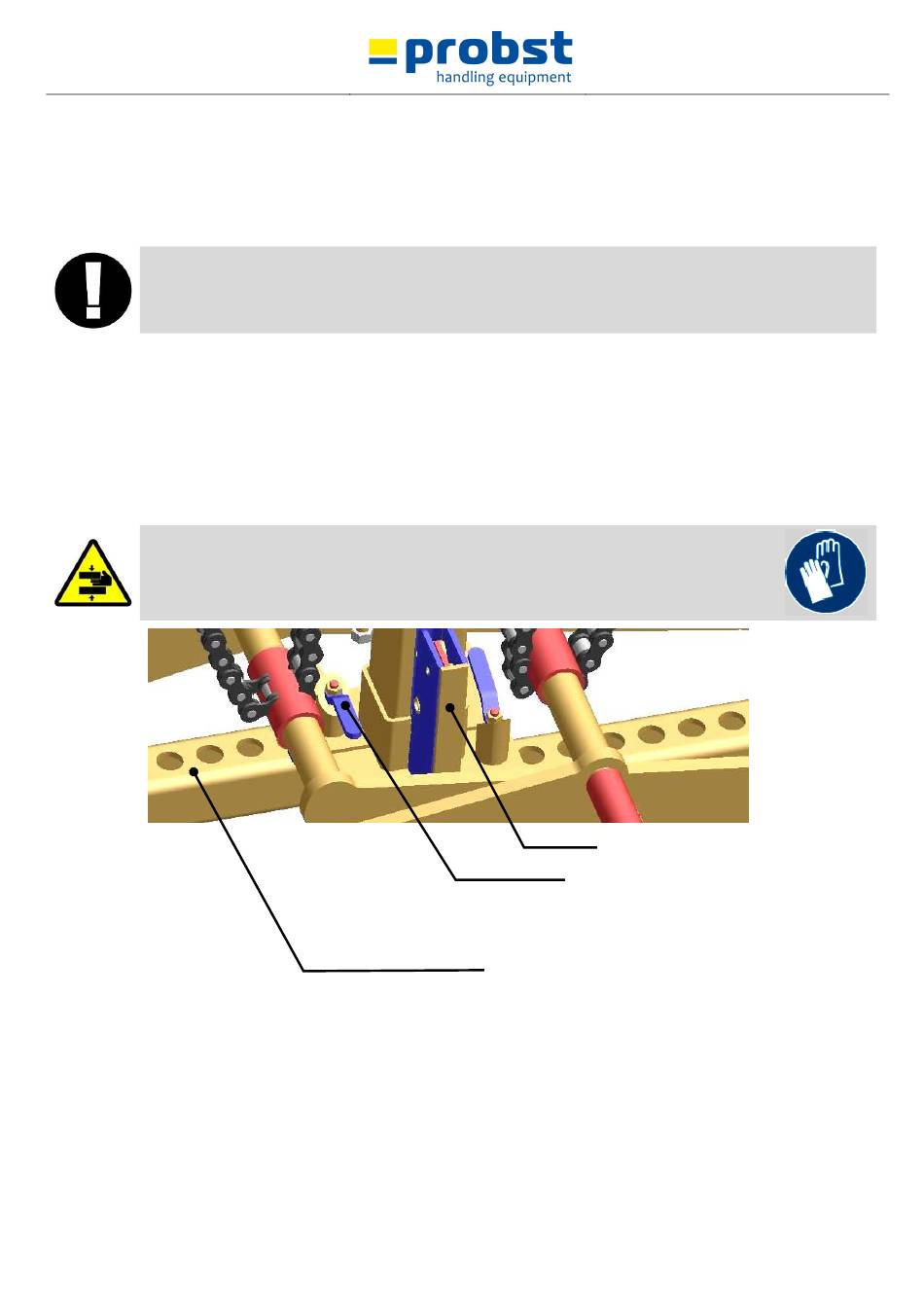

5310.0256
Omstillingsautomatik
Fjederrigle
Rektangulært rør med
justeringshuller
