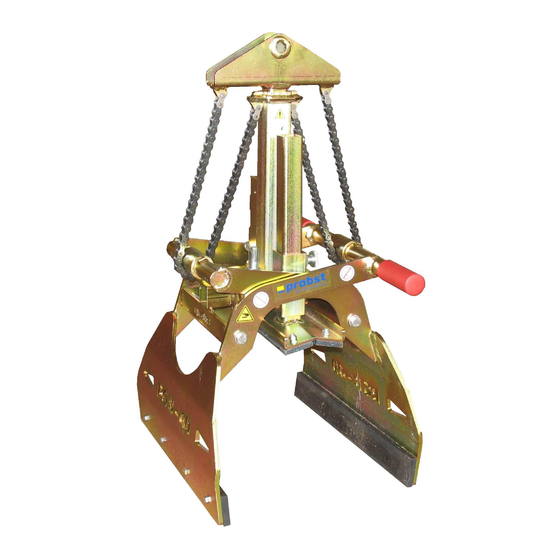

probst RG-8/40 Betriebsanleitung
Rohrgreifer
Vorschau ausblenden
Andere Handbücher für RG-8/40:
- Betriebsanleitung (45 Seiten) ,
- Betriebsanleitung (116 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für probst RG-8/40
Inhaltszusammenfassung für probst RG-8/40
- Seite 1 Betriebsanleitung Original Betriebsanleitung Rohrgreifer RG-8/40 5450.0004...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Bedienung allgemein .............................14 Darstellung der Wechselautomatik ......................15 Wartung und Pflege .............................. 16 Wartung ................................ 16 7.1.1 Mechanik ............................... 16 Störungsbeseitigung ............................. 17 Reparaturen ..............................17 Prüfungspflicht .............................. 17 Hinweis zum Typenschild ..........................18 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 18 5450.0004... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 05.04.2019................(M. Probst, Geschäftsführer) 5450.0004... -
Seite 5: Sicherheit
Sicherheit 4 / 18 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 6: Sicherheitskennzeichnung
Sicherheit 5 / 18 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0216 Ø 30 mm Greifgüter niemals außermittig aufnehmen, stets im Lastschwerpunkt. 2904.0215 Ø... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 18 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 8: Sicherheit Im Betrieb
Sicherheit 7 / 18 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 9: Allgemeines
Allgemeines Bestimmungsgemäßer Einsatz Das Gerät RG-8/40 dient ausschließlich zum Greifen, Transportieren und Absetzen von Betonrohren, Steinzeugrohren und anderen geeigneten Rohren mit Außendurchmesser von 80 mm bis 400 mm. Das Gerät ist mit einer Einhängeöse für diverse Anschlagmittel ausgerüstet und kann somit an ein Trägergerät (z.B. - Seite 10 Allgemeines 9 / 18 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 11: Übersicht Und Aufbau
Allgemeines 10 / 18 Übersicht und Aufbau Einhängebolzen für Kranhaken Greifbacken Wechselautomatik zur vollautomatischen Umschaltung Höhenverstellbare Auflage von „voll“ auf „leer“ Handgriff zur manuellen Führung des Gerätes Verstellbarer Greifbereich Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild / Datenblatt zu entnehmen. -
Seite 12: Installation
11 / 18 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 13: Einstecktaschen (Optional)
Installation 12 / 18 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 14: Einstellungen
13 / 18 Einstellungen Einstellung des Greifbereichs Durch Änderung des Greifbereichs, können mit dem Gerät RG-8/40 verschieden große Greifgüter (Betonrohre) gegriffen werden. Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich und die höhenverstellbare Auflage eingestellt werden. -
Seite 15: Bedienung
Sobald das Gerät komplett abgesetzt ist, entriegelt die Wechselautomatik und schließt beim anschließenden Anheben. • Greifgut (Betonrohr) zur Bestimmungsposition transportieren. • Gerät (RG-8/40) absetzen. Die Wechselautomatik schaltet bei Entlastung auf Verriegelung, wodurch das Gerät wieder angehoben werden kann. Greifgüter (Betonrohre) müssen immer unterhalb des größten Rohrdurchmessers gegriffen werden, da ansonsten Abgleitgefahr besteht! ... -
Seite 16: Darstellung Der Wechselautomatik
Bedienung 15 / 18 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: •Gerät ist durch das Trägergerät •Gerät wird auf das Greifgut abgesetzt •Gerät wird durch das Trägergerät angehoben... -
Seite 17: Wartung Und Pflege
Wartung und Pflege 16 / 18 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 18: Störungsbeseitigung
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 19: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! - Seite 20 Tragfähigkeit / Working Load Limit WLL: kg / Eigengewicht / Dead Weight: kg / Product Name: "A" Round Grab RG-8/40 "A" © all rights reserved conform to ISO 16016 ÖW max 440 Datum Name Benennung Achtung ! Rohrgreifer RG-8/40 Erst.
- Seite 21 Oberflächen nach DIN EN ISO 1302 allgemeiner Biegehalbmesser = Blechstärke 46,21 kg Dokumentenstatus Gewicht: Maßstab: Freigegeben © all rights reserved conform to ISO 16016 Format Benennung Oberflächenbehandlung Rohrgreifer RG-8/40 Datum Name (80 - 400 mm Aussendurchmesser) 19.1.2012 Ralf.Hoffmann Erst. 5.4.2019 I.Krasnikov Gepr. Werkstoff:...
- Seite 22 36330027 20540024 44500018 20100015 20020005 44500022 20100015 44500023 36330027 20040004 © all rights reserved conform to ISO 16016 Datum Name Benennung Rohrgreifer RG-8/40 Erst. 26.3.2013 Alexander.Renger 44500021 Gepr. 30.1.2019 R.Seidel (80 - 400 mm Aussendurchmesser) Artikelnummer/Zeichnungsnummer Blatt 20000008 E54500004 Zust.
- Seite 23 A54500004 RG-8/40 29040629 auf beiden Seiten/on both sides 29040056 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 07.06.2017 / Krasnikov, Igor 07.06.2017 / Krasnikov, Igor Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
-
Seite 24: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
