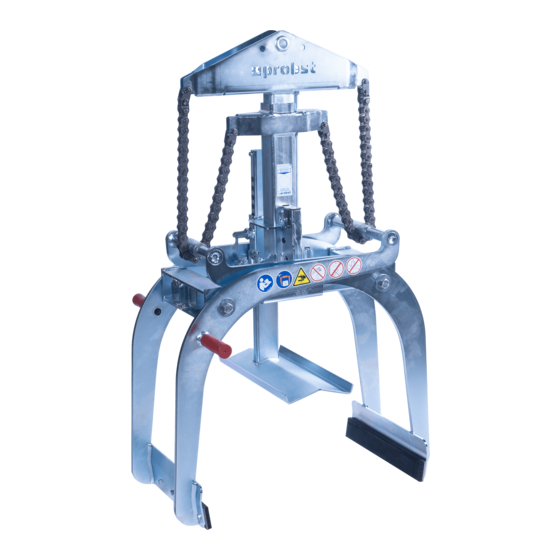

probst RG-20/80 Betriebsanleitung
Rohrgreifer
Vorschau ausblenden
Andere Handbücher für RG-20/80:
- Betriebsanleitung (128 Seiten) ,
- Betriebsanleitung (53 Seiten) ,
- Betriebsanleitung (47 Seiten)
Verwandte Anleitungen für probst RG-20/80
Inhaltszusammenfassung für probst RG-20/80
- Seite 1 Betriebsanleitung Original Betriebsanleitung Rohrgreifer RG-20/80 5450.0002...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Bedienung allgemein ............................. 12 Darstellung der Wechselautomatik ......................14 Wartung und Pflege .............................. 15 Wartung ................................. 15 7.1.1 Mechanik ................................ 15 Störungsbeseitigung ............................ 16 Reparaturen ..............................16 Prüfungspflicht ............................. 16 Hinweis zum Typenschild ..........................17 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................. 17 5450.0002... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 05.04.2019................(M. Probst, Geschäftsführer) 5450.0002... -
Seite 5: Sicherheit
Sicherheit 4 / 17 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 6: Sicherheitskennzeichnung
Sicherheit 5 / 17 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0216 Ø 30 mm Greifgüter niemals außermittig aufnehmen, stets im Lastschwerpunkt. 2904.0215 Ø... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 17 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 8: Sicherheit Im Betrieb
Sicherheit 7 / 17 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 9: Allgemeines
Allgemeines Bestimmungsgemäßer Einsatz Das Gerät RG-20/80 dient ausschließlich zum Greifen, Transportieren und Verlegen von Betonrohren, Steinzeugrohren und anderen geeigneten Rohren mit Außendurchmesser von 200 mm bis 800 mm. Das Gerät ist mit einer Einhängeöse für diverse Anschlagmittel ausgerüstet und kann somit an ein Trägergerät (z.B. -
Seite 10: Übersicht Und Aufbau
Allgemeines 9 / 17 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •... -
Seite 11: Technische Daten
Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln können. -
Seite 12: Einstecktaschen (Optional)
Einstellungen 11 / 17 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 13: Einstellung Der Höhenverstellbaren Auflage
Abb. 2 Abb. 1 Bedienung Bedienung allgemein • Gerät RG-20/80 mit der Einhängeöse am Trägergerät/Hebezeug befestigen. • Öffnungsweite und höhenverstellbare Auflage entsprechend dem zu hebenden Greifgut (Betonrohr) einstellen. • Gerät über dem Greifgut positionieren und absenken, bis Auflage passend aufliegt. - Seite 14 Bedienung 13 / 17 Greifgüter (Betonrohre) müssen immer unterhalb des größten Rohrdurchmessers gegriffen werden, da ansonsten Abgleitgefahr besteht! Greifgüter können wegrutschen oder wegrollen, wenn sie im Gefälle, auf unbefestigtem oder unebenem Untergrund abgelegt werden! Tod und schwere Verletzungen können die Folge sein. Greifgüter immer nur auf waagrechtem, festem und ebenem Untergrund ablegen! Rohre prinzipiell gegen Wegrollen sichern, zum Beispiel mit Keilen.
-
Seite 15: Darstellung Der Wechselautomatik
Bedienung 14 / 17 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: •Gerät ist durch das Trägergerät •Gerät wird auf das Greifgut abgesetzt •Gerät wird durch das Trägergerät angehoben... -
Seite 16: Wartung Und Pflege
Wartung und Pflege 15 / 17 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 17: Störungsbeseitigung
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 18: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! - Seite 20 Tragfähigkeit / Working Load Limit WLL: 1500 kg / 3300 Eigengewicht / Dead Weight: kg / Product Name: Round Grab RG-20/80 © all rights reserved conform to ISO 16016 ÖW max 850 Achtung ! Datum Name Benennung Rohrgreifer RG 20-80 Erst.
- Seite 21 Spanende Bearbeitung Schweißkonstruktionen Thermisches Schneiden Für Maße, ohne Toleranzangaben gelten folgende Normen DIN EN ISO 2768-m DIN EN ISO 13920-A t ≤ 20 mm DIN EN ISO 9013-341 Längen, Winkelmaße, Rundungshalbmesser & Fasenhöhe Geradheit / Ebenheit, sowie Form und Lage DIN EN ISO 2768-K DIN EN ISO 13920-E t >...
- Seite 22 43100386 21000226 21000226 20100017 43100345 21000171 21000134 20000037 43100346 siehe separate Liste see separate list 20440008 20100018 33100004 20100017 43100592 20250038 20530019 33100004 20100015 20440008 31600008 21700011 20000037 20000035 30360002 20000006 20400005 40110040 20530038 20100018 20000037 20440008 33100004 44500009 21600016 20100018 20540033 33100004...
- Seite 23 20100015 31600008 21700011 30360002 © all rights reserved conform to ISO 16016 Datum Name Benennung Unterteil Erst. 7.9.2006 Dietrich.Pannier Gepr. 8.12.2014 J.Werner FTZ-uni/multi 15/RG 20-80 Artikelnummer/Zeichnungsnummer Blatt E43100346 Zust. Urspr. G083-20002 Ers. f. Ers. d.
- Seite 24 A54500002 RG-20/80 29040056 29040638 Auf beiden Seiten/ on both sides Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 26.10.2010 / D. Baumann 07.06.2017 / Krasnikov, Igor Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
-
Seite 25: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
