Indstillingsarbejde
5 Indstillingsarbejde
5.1 Indstilling af gribeområdet
Ved at ændre gribeområdet kan enheden (RG 20-80) opsamle store gribeemner (betonrør).
Før et gribeemne kan løftes op og flyttes, skal det aktuelle gribeområde og det højdeindstillelige sæde
indstilles.
•
Indstillingen af gribeområdet må aldrig foretages på begge sider samtidig
Griberområdet skal altid først indstilles på den ene side og derefter på den anden.
•
Træk fjederriglen opad og drej den 180°.
•
Flyt det rektangulære rør, indtil gribeområdet er ca. 5 cm større end selve gribeemnet.
•
Træk atter fjederriglen opad og drej den 180°.
•
Skub det rektangulære rør frem og tilbage, indtil fjederriglen låses på plads i det tilhørende rør.
•
Indstillingen af gribeområdet skal generelt set foretages symmetrisk.
Det betyder, at man altid skal anvende det samme indstillingshul til begge de rektangulære rør.
•
Vær forsigtig ved indstilling af gribeområdet. Fare for at kvæste
hænderne!
•
Brug beskyttelseshandsker. →

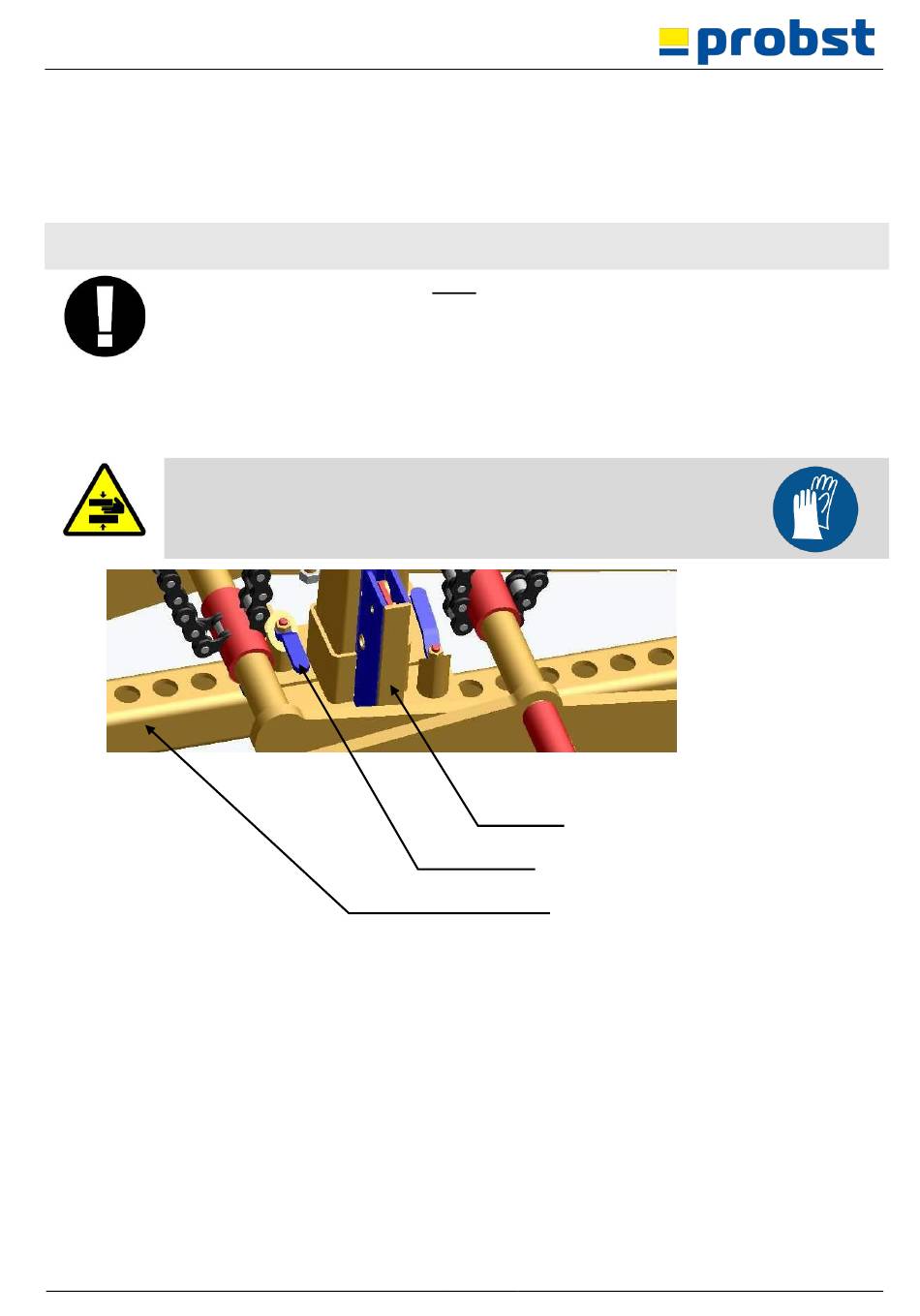

54500002
Omstillingsautomatik
Fjederrigel
Rektangulært rør med
indstillingshuller
