Indstillingsarbejde

5 Indstillingsarbejde
5.1 Justering til rørets udvendige diameter
Kæderne er allerede justeret til den maksimale længde fra fabrikken. Hvis
kæderne skal justeres kortere (frihøjden er for høj), løsnes boltene (F).
Kæderne skal indstilles nøjagtigt til samme længde og sikres.
Hældningsvinklen må ikke være større end 45°. Fare for at falde ned!
5.2 Indstilling af åbningsbredden
Åbn klemmen ved at dreje stilleskruen (E) (fig. 3). Den maksimale åbningsbredde (se typeskilt) må ikke overskrides,
da stilleskruens møtrik ikke er sikret. Nedstyrtningsfare! Anbring klemmerne på rørvæggen, så vinkelhåndtaget (B)
sidder på indersiden (fig. 4). Tryk vinkelhåndtaget (B) ned mod fjederkraften indtil anslaget. Skru stilleskruen (E) i,
indtil åbningsbredden er 5-10 mm større end vægtykkelsen. Åbningsbredden skal indstilles ens for alle klemmer.
54400001 / 54400002 / 54400003

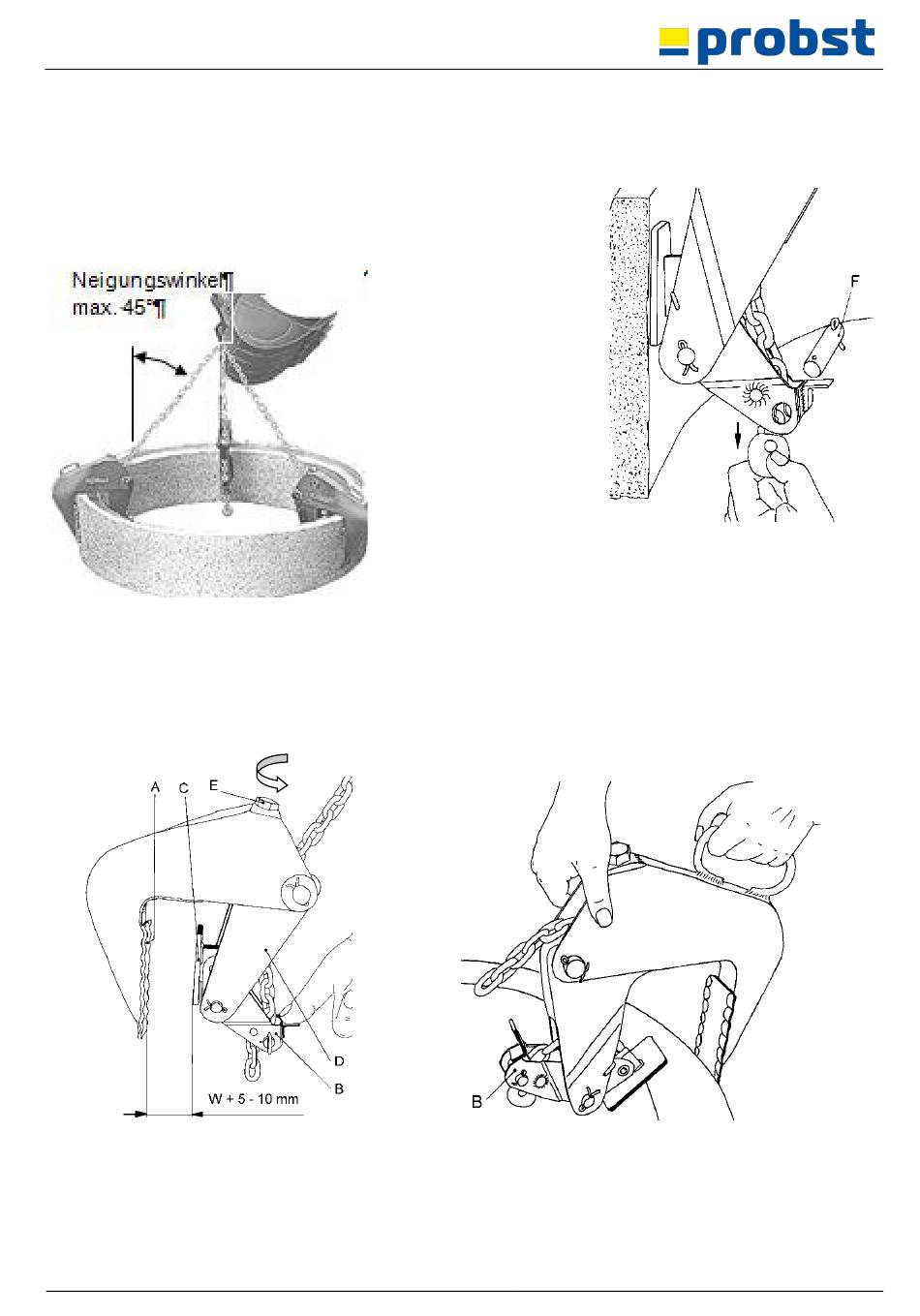

Abb. 1
