5 | Inbetriebnahme

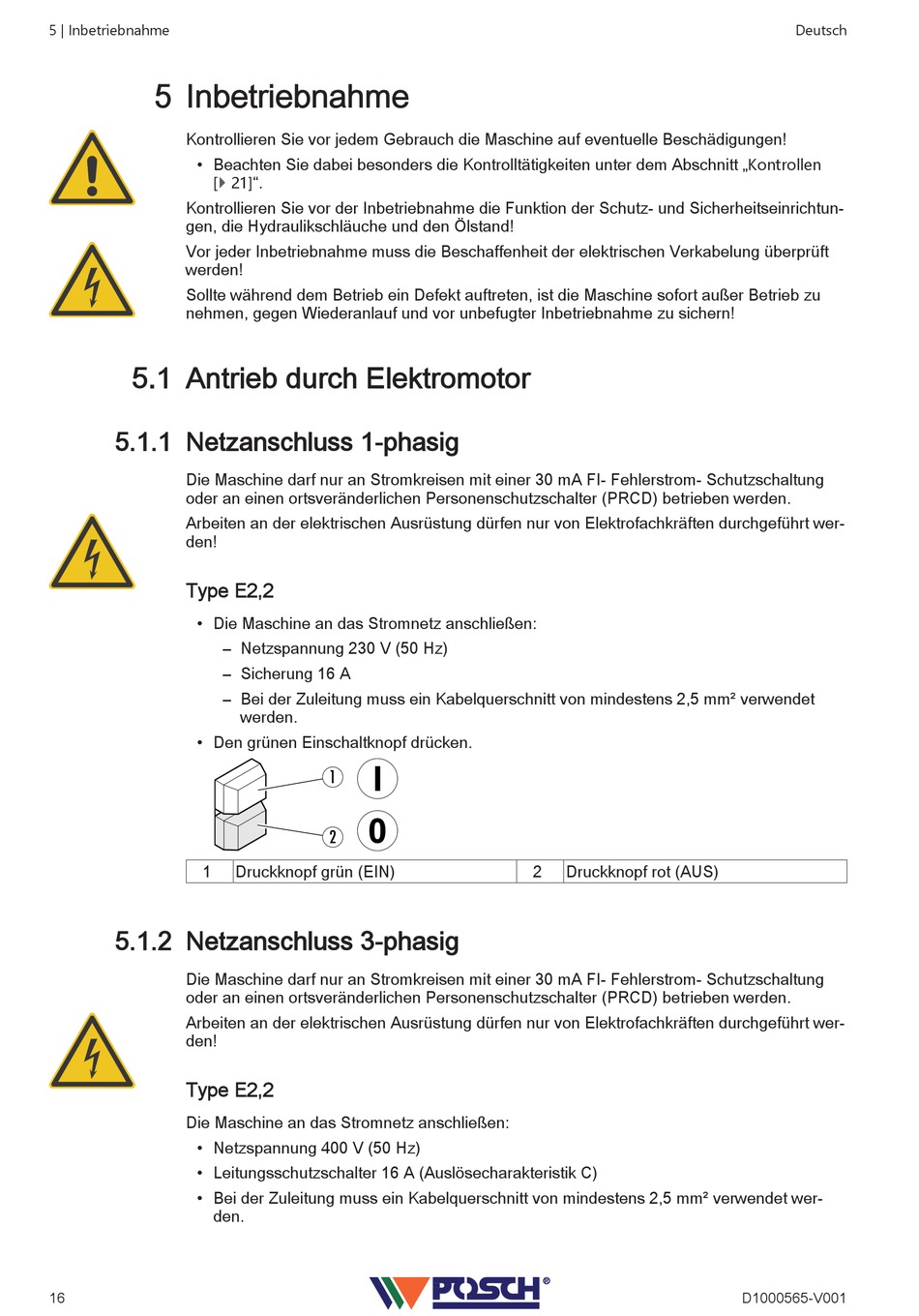

5 Inbetriebnahme
Kontrollieren Sie vor jedem Gebrauch die Maschine auf eventuelle Beschädigungen!
• Beachten Sie dabei besonders die Kontrolltätigkeiten unter dem Abschnitt „Kontrollen
[} 21]".
Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtun-
gen, die Hydraulikschläuche und den Ölstand!
Vor jeder Inbetriebnahme muss die Beschaffenheit der elektrischen Verkabelung überprüft
werden!
Sollte während dem Betrieb ein Defekt auftreten, ist die Maschine sofort außer Betrieb zu
nehmen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme zu sichern!
5.1 Antrieb durch Elektromotor
5.1.1 Netzanschluss 1-phasig
Die Maschine darf nur an Stromkreisen mit einer 30 mA FI- Fehlerstrom- Schutzschaltung
oder an einen ortsveränderlichen Personenschutzschalter (PRCD) betrieben werden.
Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt wer-
den!
Type E2,2
• Die Maschine an das Stromnetz anschließen:
• Den grünen Einschaltknopf drücken.
1
5.1.2 Netzanschluss 3-phasig
Die Maschine darf nur an Stromkreisen mit einer 30 mA FI- Fehlerstrom- Schutzschaltung
oder an einen ortsveränderlichen Personenschutzschalter (PRCD) betrieben werden.
Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt wer-
den!
Type E2,2
Die Maschine an das Stromnetz anschließen:
• Netzspannung 400 V (50 Hz)
• Leitungsschutzschalter 16 A (Auslösecharakteristik C)
• Bei der Zuleitung muss ein Kabelquerschnitt von mindestens 2,5 mm² verwendet wer-
den.
16
– Netzspannung 230 V (50 Hz)
– Sicherung 16 A
– Bei der Zuleitung muss ein Kabelquerschnitt von mindestens 2,5 mm² verwendet
werden.
1
2
Druckknopf grün (EIN)
2
Druckknopf rot (AUS)
Deutsch
D1000565-V001
