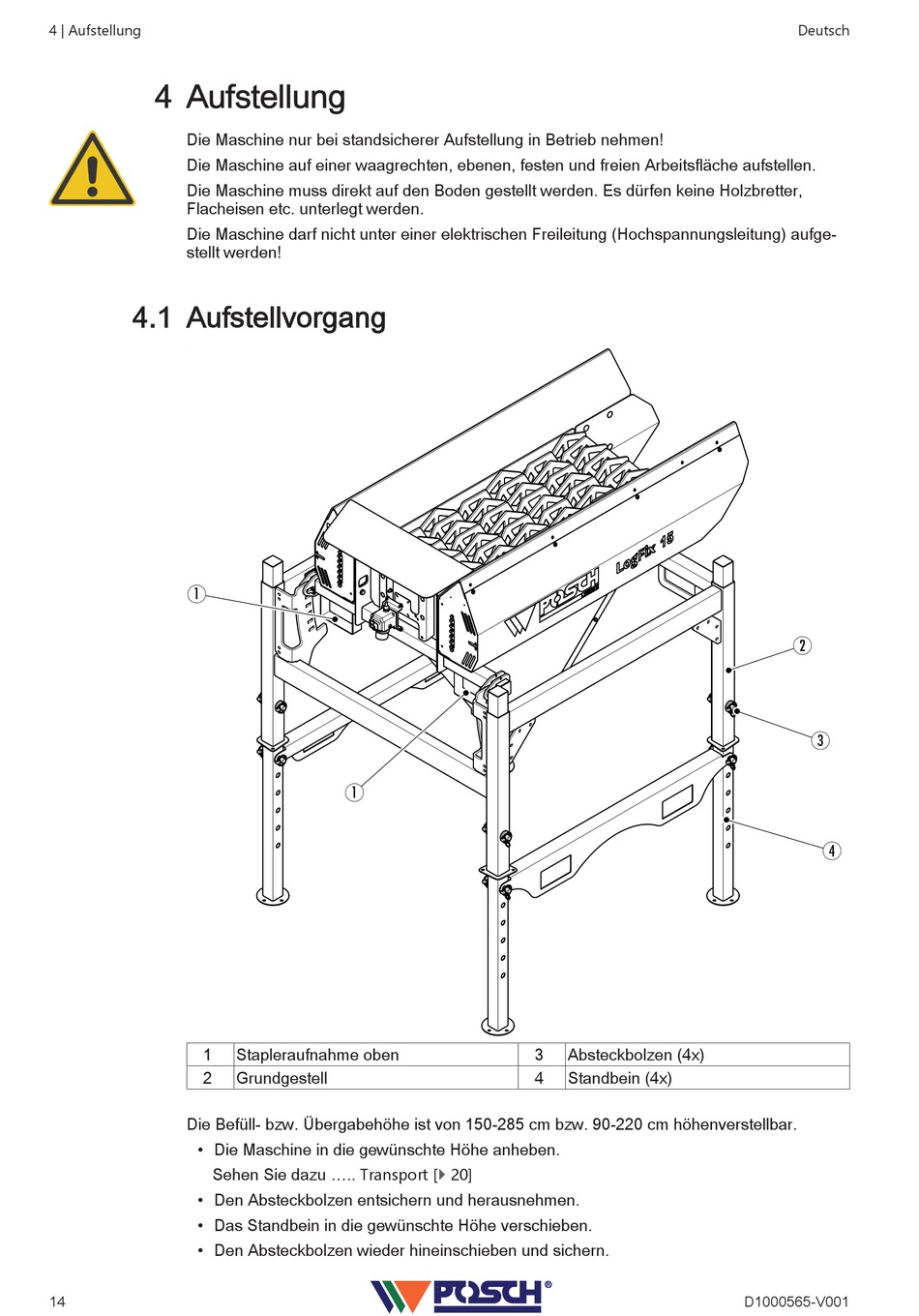

4 | Aufstellung
4 Aufstellung
Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen!
Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen.
Die Maschine muss direkt auf den Boden gestellt werden. Es dürfen keine Holzbretter,
Flacheisen etc. unterlegt werden.
Die Maschine darf nicht unter einer elektrischen Freileitung (Hochspannungsleitung) aufge-
stellt werden!
4.1 Aufstellvorgang
1
1
2
Die Befüll- bzw. Übergabehöhe ist von 150-285 cm bzw. 90-220 cm höhenverstellbar.
• Die Maschine in die gewünschte Höhe anheben.
Sehen Sie dazu ..... Transport [} 20]
• Den Absteckbolzen entsichern und herausnehmen.
• Das Standbein in die gewünschte Höhe verschieben.
• Den Absteckbolzen wieder hineinschieben und sichern.
14
1
Stapleraufnahme oben
Grundgestell
3
Absteckbolzen (4x)
4
Standbein (4x)
Deutsch
2
3
4
D1000565-V001
