Thomashilfen COMMANDER Gebrauchsanweisung Seite 48

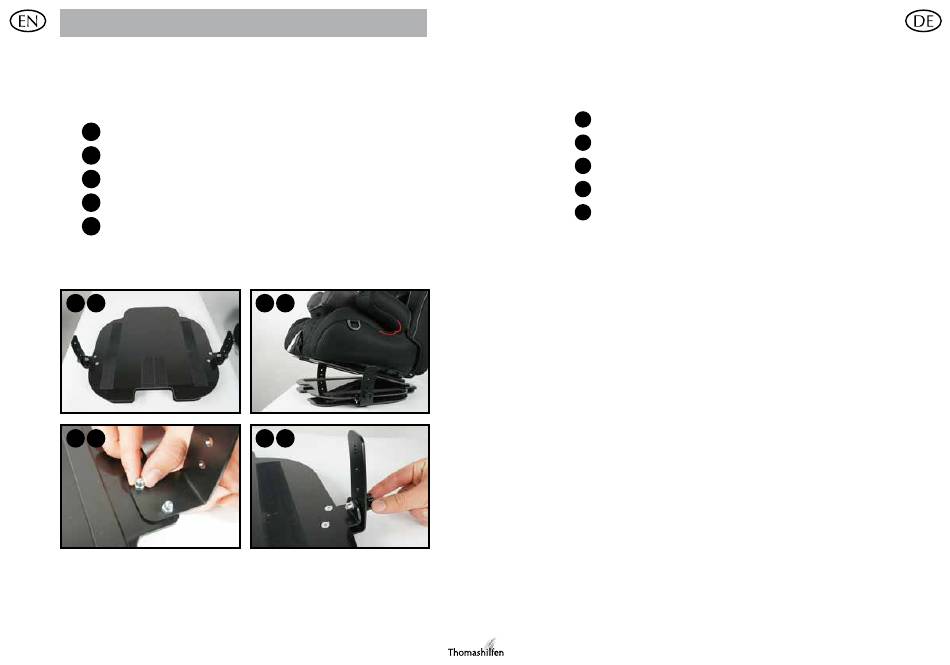

TILTING BASE (ACCESSORY)
The height adjustment plates must each be attached by
fixing the two supplied screws to the bottom plate. The
tilting base must then be attached to the adapter plate
by using the hook-and-loop fasteners at the top.
a
⓰ : Hook-and-loop fasteners on the tilting base
b
⓰ : Tilting base arrangement
c
⓰ : Screw on the metal guides
d
⓰ : Inserting the Height Adjustment Screws
e
⓰ : Tightening the metal guides
16 a
16 c
16 b
16 d
NEIGUNGSPLATTE (ZUBEHÖR)
Die Höheneinstellungsplatten sind jeweils über zwei mit-
gelieferte Schrauben an der unteren Platte anzubringen. Die
Neigungsplatte ist danach über die an der oberen Seite ange-
brachten Klettstreifen an der Adapterplatte anzubringen.
a
⓰ : Klettstreifen auf Neigungsplatte
b
⓰ : Anordnung der Neigungsplatte
⓰ c : Anschrauben Metallführung
d
⓰ : Einsetzen der Schrauben zur Höheneinstellung
e
⓰ : Festziehen der Metallführungen
48
