DEUTSCH: Montageanleitung Fachhandel
Cruiser/Swing FRONTGEPÄCKTRÄGER (VBK0259)
Cruiser/Swing FRONTGEPÄCKTRÄGER (VBK0259)
Mit dem optionalen Frontgepäckträger ist bei Cruiser (nicht bei HS-Modellen) und Swing bis
Modelljahr 2019 die Mitnahme von zusätzlichem Gepäck möglich.
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.
Lieferumfang
•
1x Gepäckträger inkl. kurzem Klemmstück und Lampenhalter (vormontiert)
1x Steuerrohrbügel inkl. 2 langen Klemmstücken (vormontiert)
•
1x Board PP mit Expanderseil (komplett vormontiert)
•
•
1x Linsenkopfschraube M6x10mm
1x Vierkantmutter M6
•
1x Gabelklemmstück
•
1x Lampenhalter für Konusmontage
•
•
1x Steuersatzdeckel, niedrig
1x Zylinderkopfschraube (M6x30)
•
1x Kunststoffspacer 6x5x5 (vormontiert)
•
•
1x Mutter M6 selbstsichernd A2 (vormontiert)
2x Unterlegscheibe (d=6,4mm DIN 125 A2) (vormontiert)
•
4x Kabelbinder
•
Montage
1.
Vorbau und Frontlicht demontieren.
2.
Falls noch nicht vorhanden, neuen Lampenhalter für Konusmontage
ausbauen, Steuersatzkonus demontieren und mit Lampenhalter wieder aufpressen, Abb. 1).
Gabel wieder in Steuerrohr einsetzen.
3.
Bei Rädern mit 165mm langem Steuerrohr den hohen Steuersatzdeckel durch die
mitgelieferte niedrige Version
4.
Linsenkopfschraube M6x10
schrauben (Abb. 3).

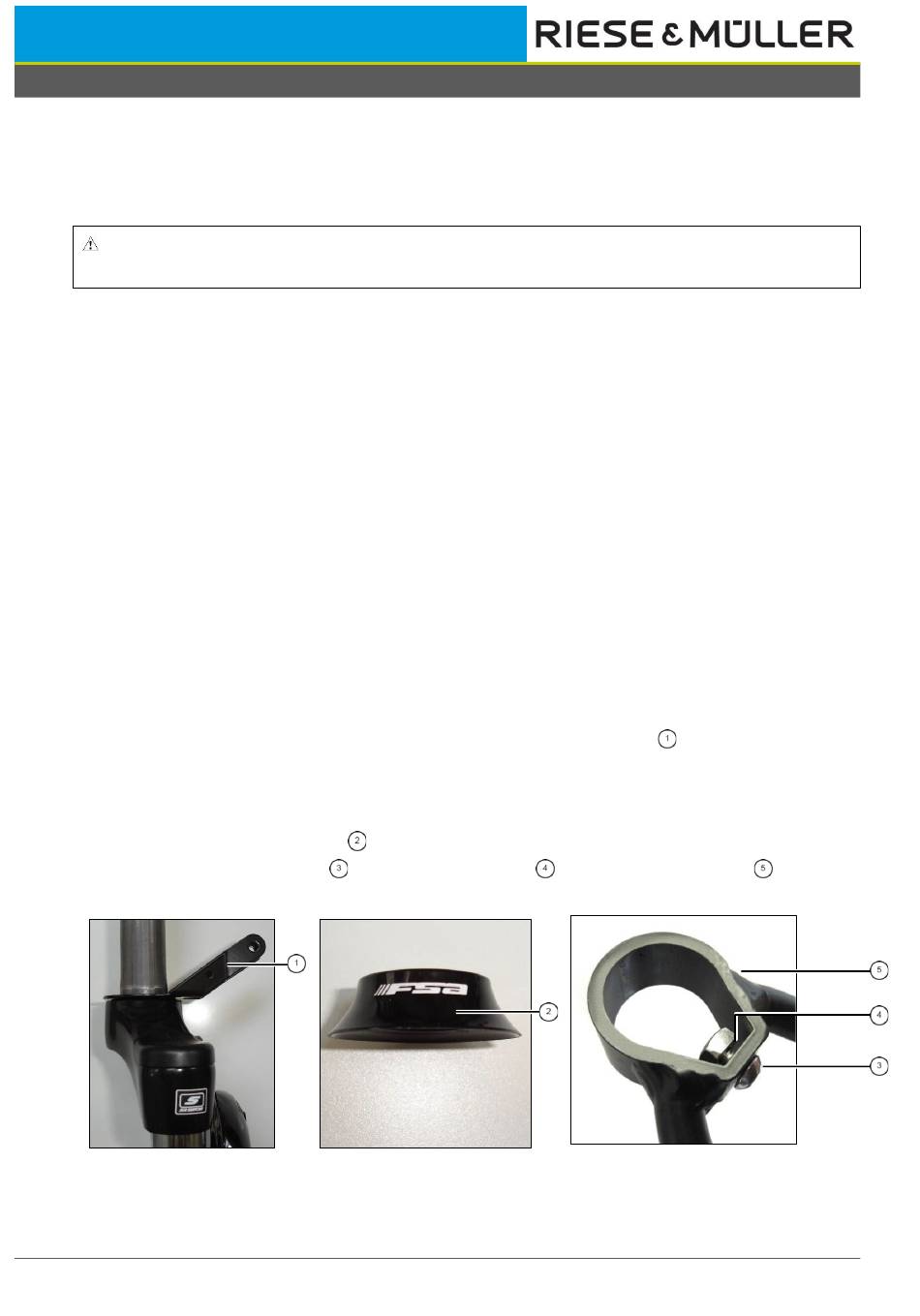

Abb. 1: Lampenhalter ersetzen
Riese & Müller GmbH | Am alten Graben 2 | D-64367 Mühltal | Tel.: 06151-366 86-0 | Fax: 06151-366 86-489 | E-Mail: team@r-m.de | Internet: www.r-m.de
ersetzen (Abb. 2).
und Vierkantmutter M6
Abb. 2: Steuersatzdeckel
montieren (Gabel
lose an Steuerrohrbügel
Abb. 3: Steuerrohrbügel
Seite 1 von 6
