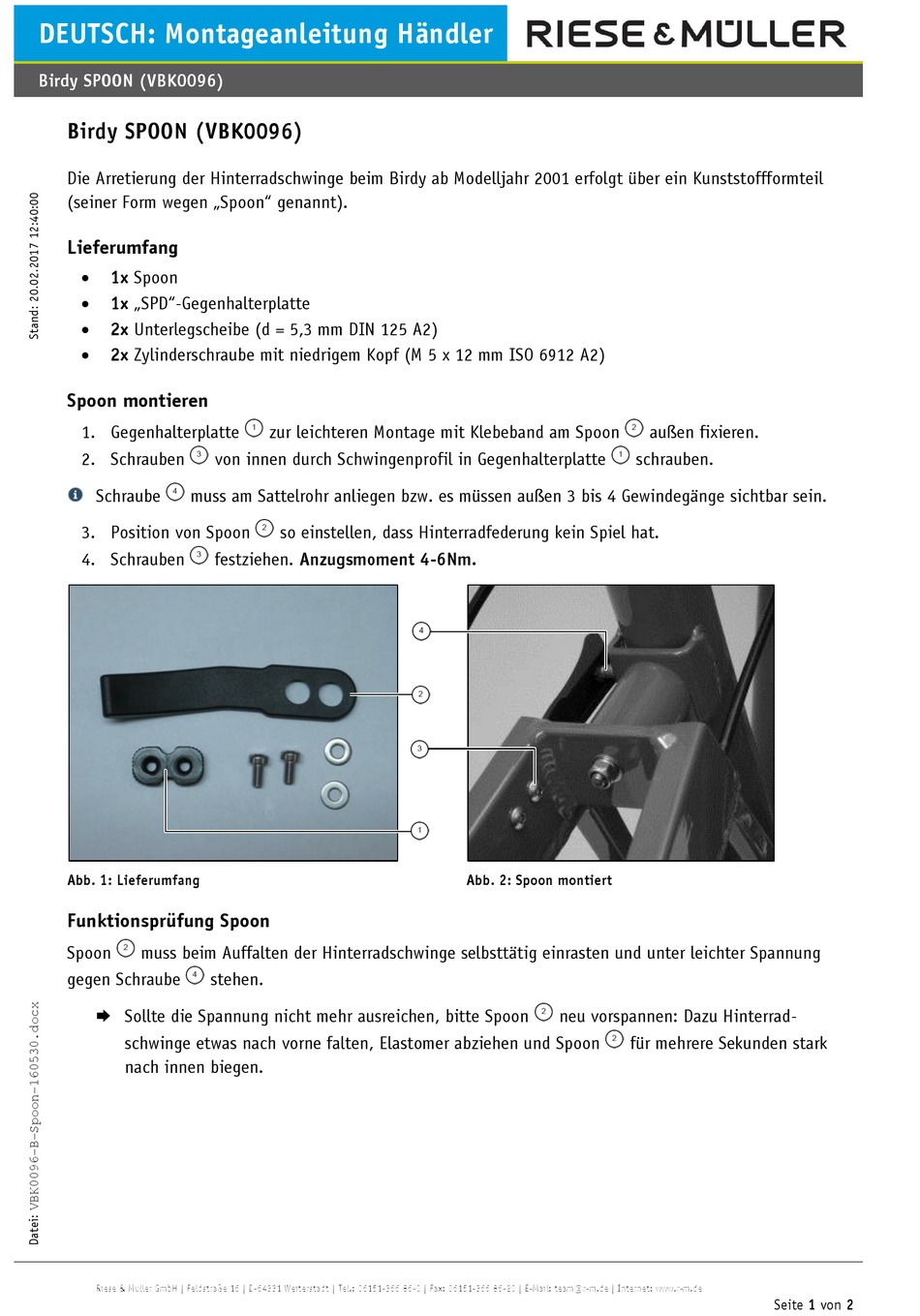

RIESE & MÜLLER Birdy SPOON Montageanleitung

DEUTSCH: Montageanleitung Händler
Birdy SPOON (VBK0096)
Birdy SPOON (VBK0096)
Die Arretierung der Hinterradschwinge beim Birdy ab Modelljahr 2001 erfolgt über ein Kunststoffformteil
(seiner Form wegen „Spoon" genannt).

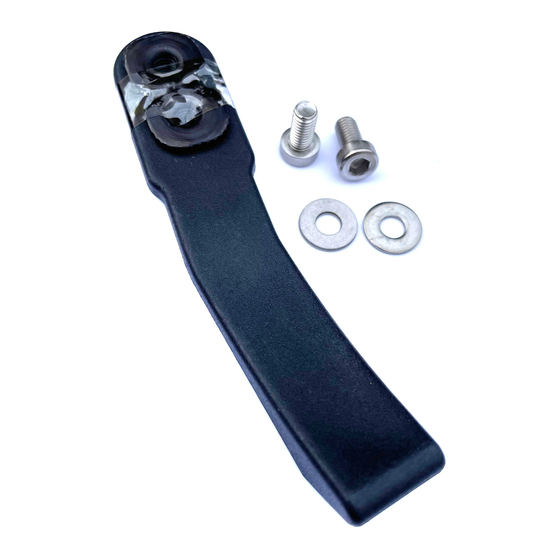

Lieferumfang

1x Spoon
 1x „SPD"-Gegenhalterplatte

2x Unterlegscheibe (d = 5,3 mm DIN 125 A2)
 2x Zylinderschraube mit niedrigem Kopf (M 5 x 12 mm ISO 6912 A2)
Spoon montieren
1. Gegenhalterplatte
2. Schrauben
Schraube muss am Sattelrohr anliegen bzw. es müssen außen 3 bis 4 Gewindegänge sichtbar sein.
3. Position von Spoon
4. Schrauben
Abb. 1: Lieferumfang
Funktionsprüfung Spoon
Spoon muss beim Auffalten der Hinterradschwinge selbsttätig einrasten und unter leichter Spannung
gegen Schraube stehen.
 Sollte die Spannung nicht mehr ausreichen, bitte Spoon
schwinge etwas nach vorne falten, Elastomer abziehen und Spoon
nach innen biegen.
Riese & Müller GmbH | Feldstraße 16 | D-64331 Weiterstadt | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
zur leichteren Montage mit Klebeband am Spoon
von innen durch Schwingenprofil in Gegenhalterplatte
so einstellen, dass Hinterradfederung kein Spiel hat.
festziehen. Anzugsmoment 4-6Nm.
schrauben.
Abb. 2: Spoon montiert
neu vorspannen: Dazu Hinterrad-
für mehrere Sekunden stark
außen fixieren.
Seite 1 von 2
