RIESE & MÜLLER Delite MINI Montageanleitung

DEUTSCH: Montageanleitung Händler
Delite MY20 GEPÄCKTRÄGER MINI (VBK0296)
Delite MY20 GEPÄCKTRÄGER MINI (VBK0296)
Mit dem optional erhältlichen Mini-Gepäckträger ist die Anbringung von Packtaschen möglich.
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.

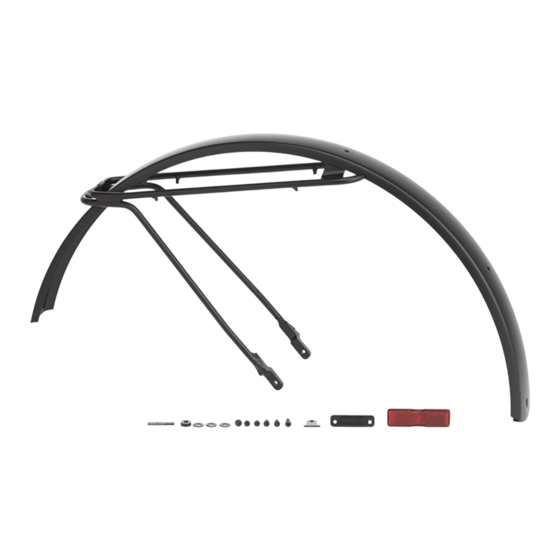

Lieferumfang
1x Gepäckträger Mini

1x Reflektor Bumm 313/3Z-1 inkl. Halter für Sattelmontage

1x Fixierplatte

1x Schutzblech hinten

1x Spacer Kunststoff 6x15x5

2x Senkkopfschraube (Torx M 5 x 16 mm ISO 14581 A2, brüniert)

2x Senkkopfschraube (Torx M 5 x 20 mm ISO 14581 A2, brüniert)

1x Senkkopfschraube (Torx M 5 x 25 mm ISO 14581 A2, brüniert)

1x Linsenkopfschraube (Torx M 6 x 12 mm ISO 14583 A2)

1x Unterlegscheibe (d = 5,3 mm ISO 7083-8 A2)

3x Unterlegscheibe (d = 8,4 mm ISO 7083-8 A2, brüniert)

5x Kabelbinder, klein

Montage
1. Gepäckträger und Schutzblech an
verbinden. Gepäckträger und Schutzblech an
und U-Scheibe 8,4mm verbinden.
2. Gepäckträger an
3. Gepäcksträger an
befestigen. Gepäckträger an
4. Rücklicht an
hinterer Ständerbefestigung verlegen.
Riese & Müller GmbH | Am alten Graben 2 | D-64367 Mühltal | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
mit Senkkopfschraube M5x16 und U-Scheibe 8,4mm
mit Linsenkopfschraube M6x12 an Schwinge befestigen.
mit Senkkopfschraube M5x25, U-Scheibe 8,4mm und Spacer an Schwinge
mit Senkkopfschrauben M5x20 an Schwinge befestigen.
befestigen und mit Kabelbindern bis
mit Senkkopfschraube M5x16, U-Scheibe 5,3
verlegen. Lichtkabel mit Fixierplatte an
Seite 1 von 4
