RIESE & MÜLLER VBK0022 Montageanleitung

DEUTSCH: Montageanleitung Händler

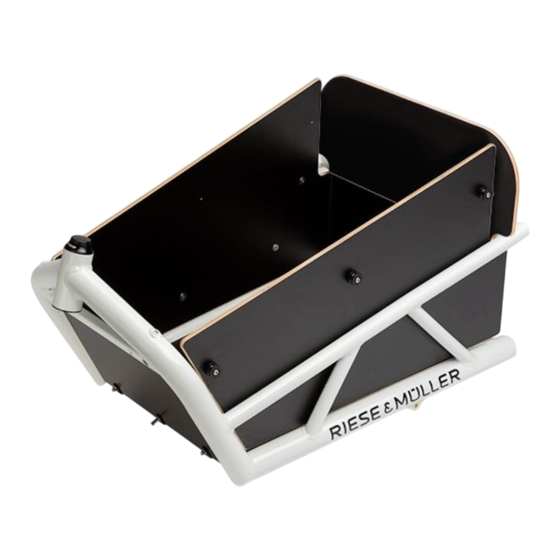

Load SEITENWÄNDE HOCH(VBK0022)
Load SEITENWÄNDE HOCH(VBK0022)
Die am Load nachrüstbaren Seitenwände sind notwendig, wenn die Persenning verwendet wird oder
wenn man kleinere Gegenstände unverlierbar transportieren möchte. Die Seitenwände können auch
mit dem Kindersitz kombiniert werden.
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.
Lieferumfang
 2x Seitenwand
 6x Rundknopf
 8x Linsenkopfschraube (Torx M 5 x 20 mm ISO 14583 A2)
 8x Senkkopfschraube (Torx M5 x 25 DIN 965 A2)

8x Unterlegscheibe (d = 8,4mm DIN 125 A2)
 1x Querstange Ø10 x 468 mm
Seitenwände montieren
1. Rundknöpfe
in Seitenwände schrauben.
Achtung: Schrauben nicht schief eindrehen und nicht zu stark anziehen.
2. Seitenwände mit nach außen zeigenden Rundknöpfen an Innenseiten der Reling platzieren.
3. Unterlegscheiben
Bohrungen
4. Seitenwände ausrichten und alle acht Senkkopfschrauben
5 Nm.
5. Querstange
In Verbindung mit Kindersitz wird Querstange nicht benötigt.
Abb. 1: Seitenwände montieren
Riese & Müller GmbH | Am alten Graben 2 | D-64367 Mühltal | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
auf Linsenkopfschrauben
auf Senkkopfschrauben
der Seitenwände stecken und locker in die Gewinde in der Reling drehen.
mit zwei Linsenkopfschrauben montieren. Anzugsmoment 5 bis 7 Nm.
stecken und Linsenkopfschrauben
schieben. Senkkopfschrauben durch
festziehen. Anzugsmoment 3 bis
Abb. 2: Verschraubung
gemäß Abb. 1
