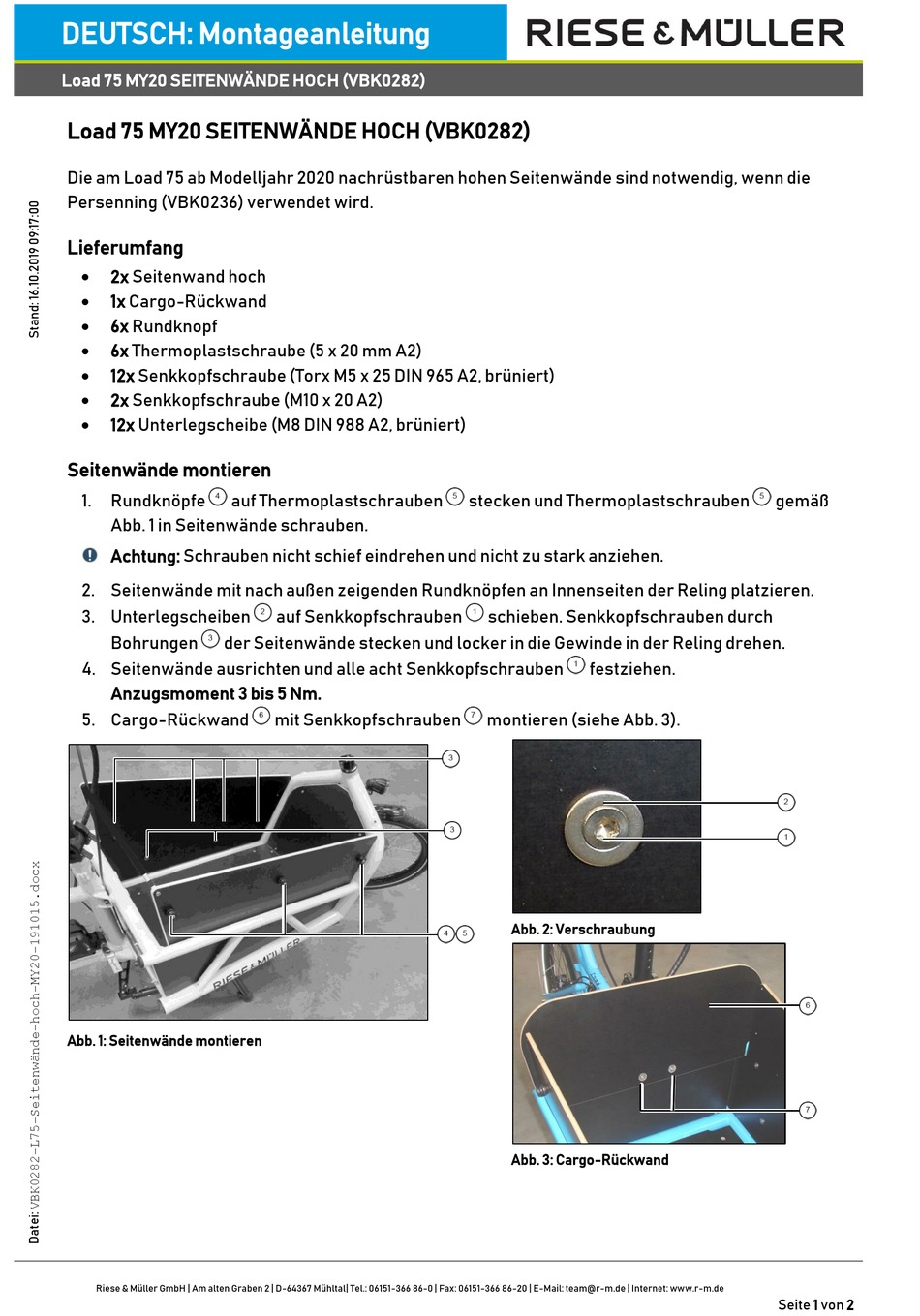

Load 75 MY20 SEITENWÄNDE HOCH (VBK0282)
Load 75 MY20 SEITENWÄNDE HOCH (VBK0282)
Die am Load 75 ab Modelljahr 2020 nachrüstbaren hohen Seitenwände sind notwendig, wenn die
Persenning (VBK0236) verwendet wird.
Lieferumfang
 2x Seitenwand hoch

1x Cargo-Rückwand
 6x Rundknopf
 6x Thermoplastschraube (5 x 20 mm A2)
 12x Senkkopfschraube (Torx M5 x 25 DIN 965 A2, brüniert)
 2x Senkkopfschraube (M10 x 20 A2)
 12x Unterlegscheibe (M8 DIN 988 A2, brüniert)
Seitenwände montieren
1. Rundknöpfe auf Thermoplastschrauben
Abb. 1 in Seitenwände schrauben.
Achtung: Schrauben nicht schief eindrehen und nicht zu stark anziehen.
2. Seitenwände mit nach außen zeigenden Rundknöpfen an Innenseiten der Reling platzieren.
3. Unterlegscheiben
Bohrungen der Seitenwände stecken und locker in die Gewinde in der Reling drehen.
4. Seitenwände ausrichten und alle acht Senkkopfschrauben
Anzugsmoment 3 bis 5 Nm.
5. Cargo-Rückwand
Abb. 1: Seitenwände montieren
