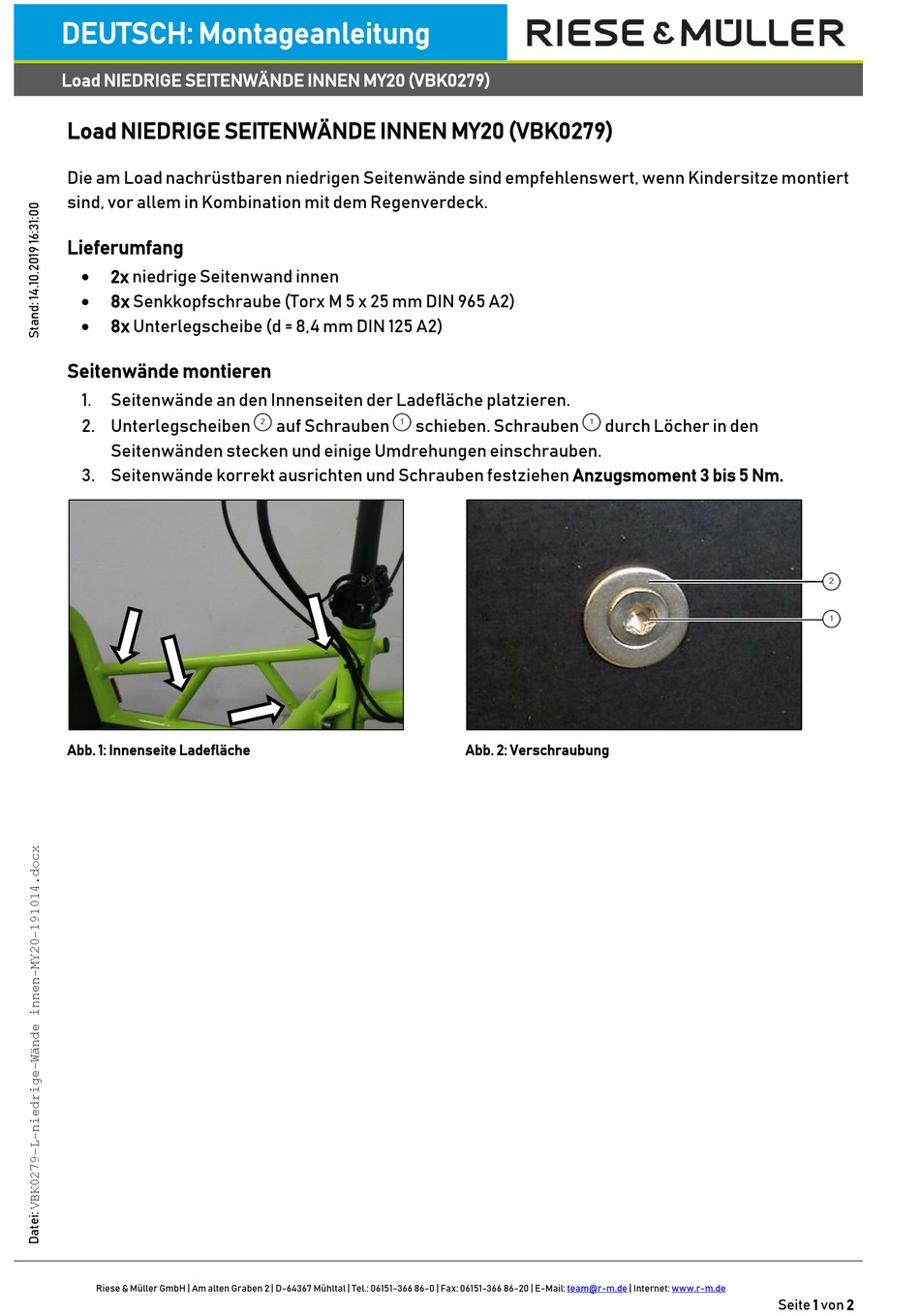

DEUTSCH: Montageanleitung
Load NIEDRIGE SEITENWÄNDE INNEN MY20 (VBK0279)
Load NIEDRIGE SEITENWÄNDE INNEN MY20 (VBK0279)
Die am Load nachrüstbaren niedrigen Seitenwände sind empfehlenswert, wenn Kindersitze montiert
sind, vor allem in Kombination mit dem Regenverdeck.
Lieferumfang
2x niedrige Seitenwand innen
8x Senkkopfschraube (Torx M 5 x 25 mm DIN 965 A2)
8x Unterlegscheibe (d = 8,4 mm DIN 125 A2)
Seitenwände montieren
1.
Seitenwände an den Innenseiten der Ladefläche platzieren.
2. Unterlegscheiben
Seitenwänden stecken und einige Umdrehungen einschrauben.
3. Seitenwände korrekt ausrichten und Schrauben festziehen Anzugsmoment 3 bis 5 Nm.
Abb. 1: Innenseite Ladefläche
Riese & Müller GmbH | Am alten Graben 2 | D-64367 Mühltal | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail:
auf Schrauben
schieben. Schrauben
durch Löcher in den
Abb. 2: Verschraubung
team@r-m.de
| Internet:
www.r-m.de
Seite 1 von 2
