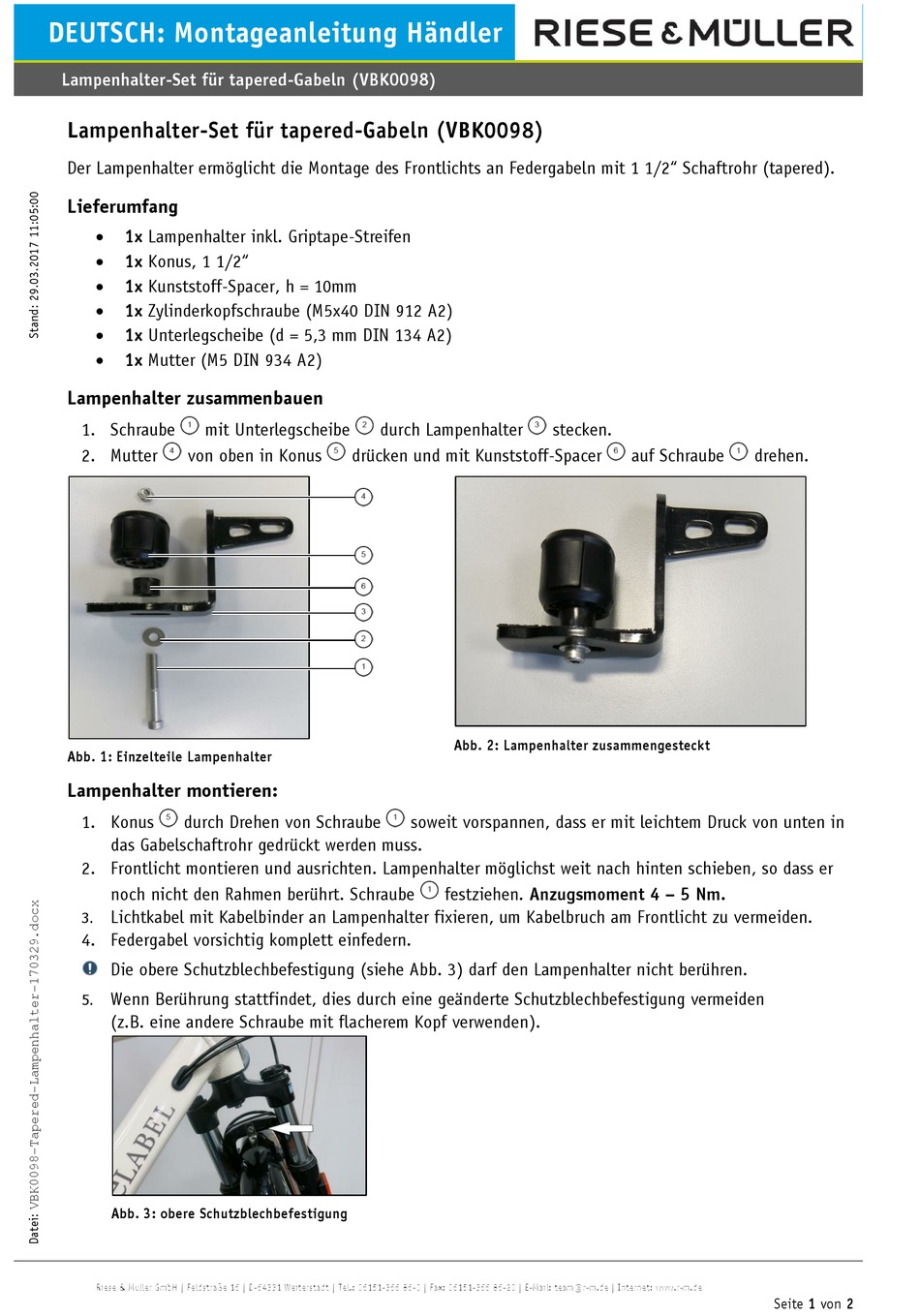

RIESE & MÜLLER VBK0098 Montageanleitung

DEUTSCH: Montageanleitung Händler
Lampenhalter-Set für tapered-Gabeln (VBK0098)
Lampenhalter-Set für tapered-Gabeln (VBK0098)
Der Lampenhalter ermöglicht die Montage des Frontlichts an Federgabeln mit 1 1/2" Schaftrohr (tapered).
Lieferumfang

1x Lampenhalter inkl. Griptape-Streifen

1x Konus, 1 1/2"

1x Kunststoff-Spacer, h = 10mm

1x Zylinderkopfschraube (M5x40 DIN 912 A2)
 1x Unterlegscheibe (d = 5,3 mm DIN 134 A2)

1x Mutter (M5 DIN 934 A2)
Lampenhalter zusammenbauen
1. Schraube mit Unterlegscheibe
2. Mutter von oben in Konus
Abb. 1: Einzelteile Lampenhalter
Lampenhalter montieren:
1. Konus durch Drehen von Schraube
das Gabelschaftrohr gedrückt werden muss.
2. Frontlicht montieren und ausrichten. Lampenhalter möglichst weit nach hinten schieben, so dass er
noch nicht den Rahmen berührt. Schraube
Lichtkabel mit Kabelbinder an Lampenhalter fixieren, um Kabelbruch am Frontlicht zu vermeiden.
3.
4. Federgabel vorsichtig komplett einfedern.
Die obere Schutzblechbefestigung (siehe Abb. 3) darf den Lampenhalter nicht berühren.
Wenn Berührung stattfindet, dies durch eine geänderte Schutzblechbefestigung vermeiden
5.
(z.B. eine andere Schraube mit flacherem Kopf verwenden).
Abb. 3: obere Schutzblechbefestigung
Riese & Müller GmbH | Feldstraße 16 | D-64331 Weiterstadt | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
durch Lampenhalter
drücken und mit Kunststoff-Spacer

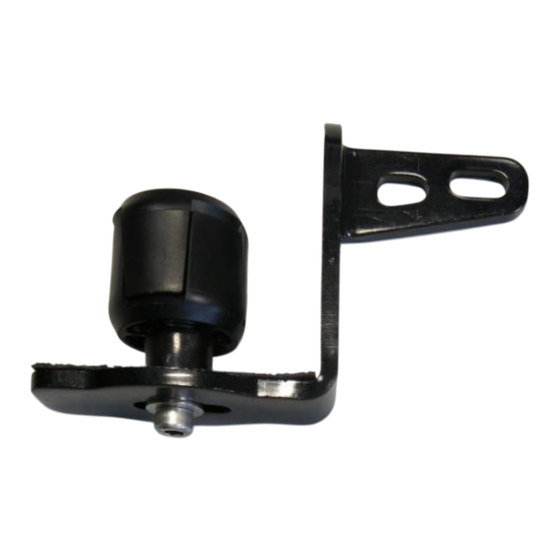

Abb. 2: Lampenhalter zusammengesteckt
soweit vorspannen, dass er mit leichtem Druck von unten in
festziehen. Anzugsmoment 4 – 5 Nm.
stecken.
auf Schraube drehen.
Seite 1 von 2
