DEUTSCH: Montageanleitung Händler
Load GEPÄCKTRÄGER (VBK0010)
Load GEPÄCKTRÄGER (VBK0010)
Mit dem optional erhältlichen Gepäckträger vergrößert sich die Transportkapazität des Load.
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.
Lieferumfang
1x Gepäckträger inkl. Spanngummi und Reflektor
1x Zylinderkopfschraube (Innensechskant M 6 x 80 mm DIN 912 A2)
1x Zylinderkopfschraube (Innensechskant M 6 x 90 mm DIN 912 A2)
2x Nordlockscheibe M6
Gepäckträger montieren
1.
Nordlockscheibe auf Schraube M 6 x 90 stecken und durch untere Gepäckträgerstreben
locker in den Rahmen schrauben.
2. Nordlockscheibe auf Schraube M 6 x 80 stecken und durch obere Gepäckträgerstreben
locker in den Rahmen schrauben.
3. Gepäckträger mittig ausrichten und beide Schrauben festziehen. Anzugsmoment 10 Nm.
4. Funktionskontrolle: Hinterradschwinge komplett einfedern. Dabei darf kein Bauteil am
Gepäckträger anstoßen.

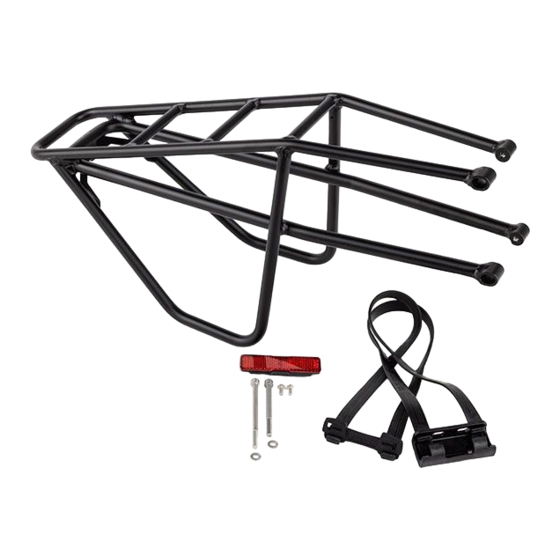

Abb. 1: Gepäckträger
Riese & Müller GmbH | Am alten Graben 2 | D-64367 Mühltal | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail:
team@r-m.de
| Internet:
www.r-m.de
Seite 1 von 4
