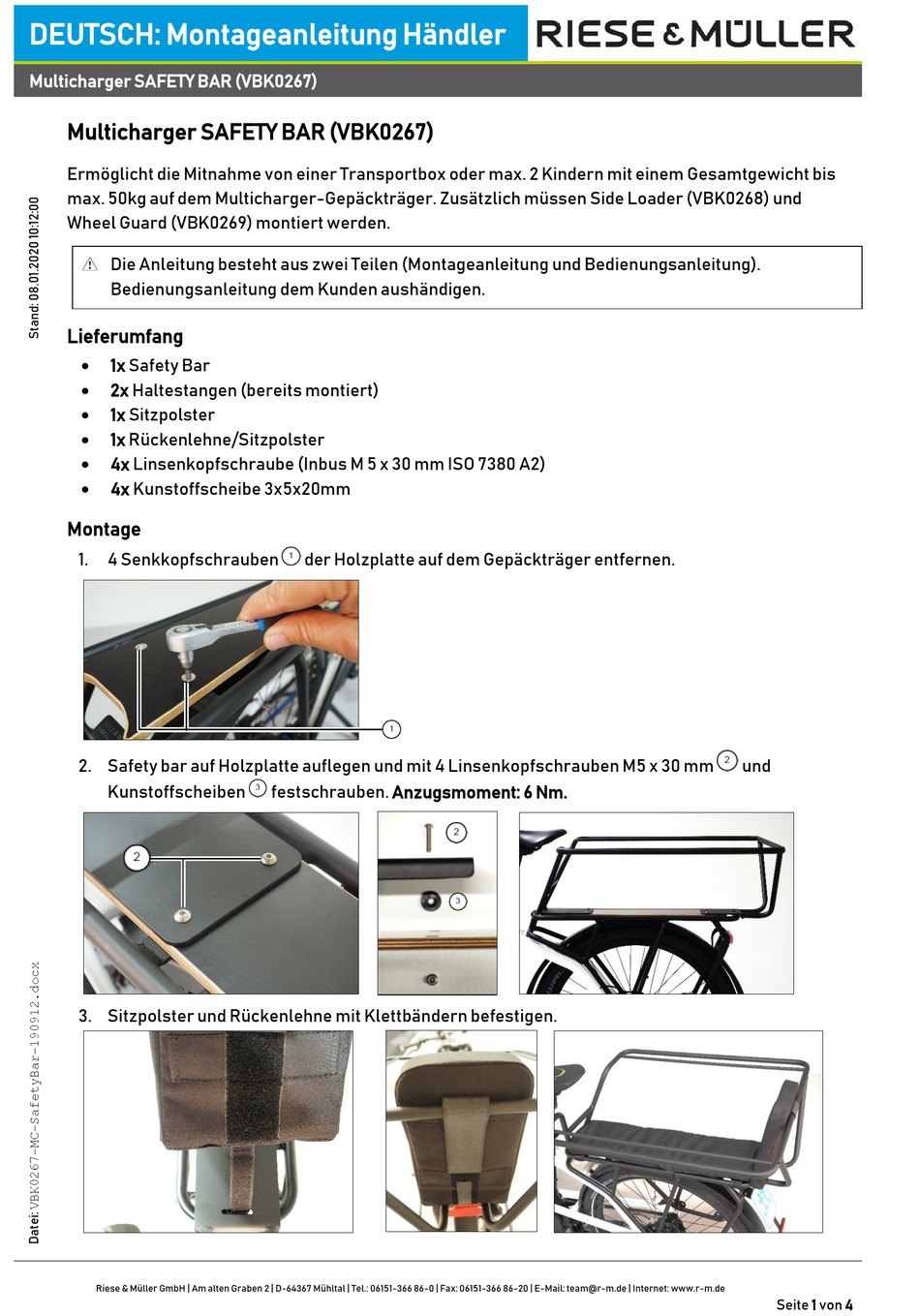

DEUTSCH: Montageanleitung Händler
Multicharger SAFETY BAR (VBK0267)
Multicharger SAFETY BAR (VBK0267)
Ermöglicht die Mitnahme von einer Transportbox oder max. 2 Kindern mit einem Gesamtgewicht bis
max. 50kg auf dem Multicharger-Gepäckträger. Zusätzlich müssen Side Loader (VBK0268) und
Wheel Guard (VBK0269) montiert werden.
Die Anleitung besteht aus zwei Teilen (Montageanleitung und Bedienungsanleitung).
Bedienungsanleitung dem Kunden aushändigen.
Lieferumfang
1x Safety Bar
2x Haltestangen (bereits montiert)
1x Sitzpolster
1x Rückenlehne/Sitzpolster
4x Linsenkopfschraube (Inbus M 5 x 30 mm ISO 7380 A2)
4x Kunstoffscheibe 3x5x20mm
Montage
1.
4 Senkkopfschrauben
2. Safety bar auf Holzplatte auflegen und mit 4 Linsenkopfschrauben M5 x 30 mm
Kunstoffscheiben
3. Sitzpolster und Rückenlehne mit Klettbändern befestigen.
Riese & Müller GmbH | Am alten Graben 2 | D-64367 Mühltal | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de
der Holzplatte auf dem Gepäckträger entfernen.
festschrauben. Anzugsmoment: 6 Nm.
und
Seite 1 von 4
Werbung
Inhaltszusammenfassung für RIESE & MÜLLER SAFETY BAR
- Seite 1 4x Kunstoffscheibe 3x5x20mm Montage 4 Senkkopfschrauben der Holzplatte auf dem Gepäckträger entfernen. 2. Safety bar auf Holzplatte auflegen und mit 4 Linsenkopfschrauben M5 x 30 mm Kunstoffscheiben festschrauben. Anzugsmoment: 6 Nm. 3. Sitzpolster und Rückenlehne mit Klettbändern befestigen. Riese & Müller GmbH | Am alten Graben 2 | D-64367 Mühltal | Tel.: 06151-366 86-0 | Fax: 06151-366 86-20 | E-Mail: team@r-m.de | Internet: www.r-m.de...
- Seite 2 Die mitgenommenen Kinder müssen sich an den vorgesehenen Griffstangen festhalten und die Füße auf die Side loader stellen. Die Füße dürfen nicht in die Speichen geraten. Das zulässige Gesamtgewicht und die maximale Safety Bar Beladung innerhalb der Safety Bar von 50kg dürfen nicht überschritten werden. ...
- Seite 3 4 x plastic spacer 3x5x20mm Assembly Remove 4 countersunk screws at the wooden carrier plate. 2. Place safety bar onto wooden plate and install 4 rounded head bolts M5 x 30 mm and plastic spacers . Tightening torque: 6 Nm.
- Seite 4 Safety Bar Use Before each ride the following items must be checked: The transported children must hold on to the safety bar rails and must put their feet onto the side loaders. The feet must not get into the spokes. ...
