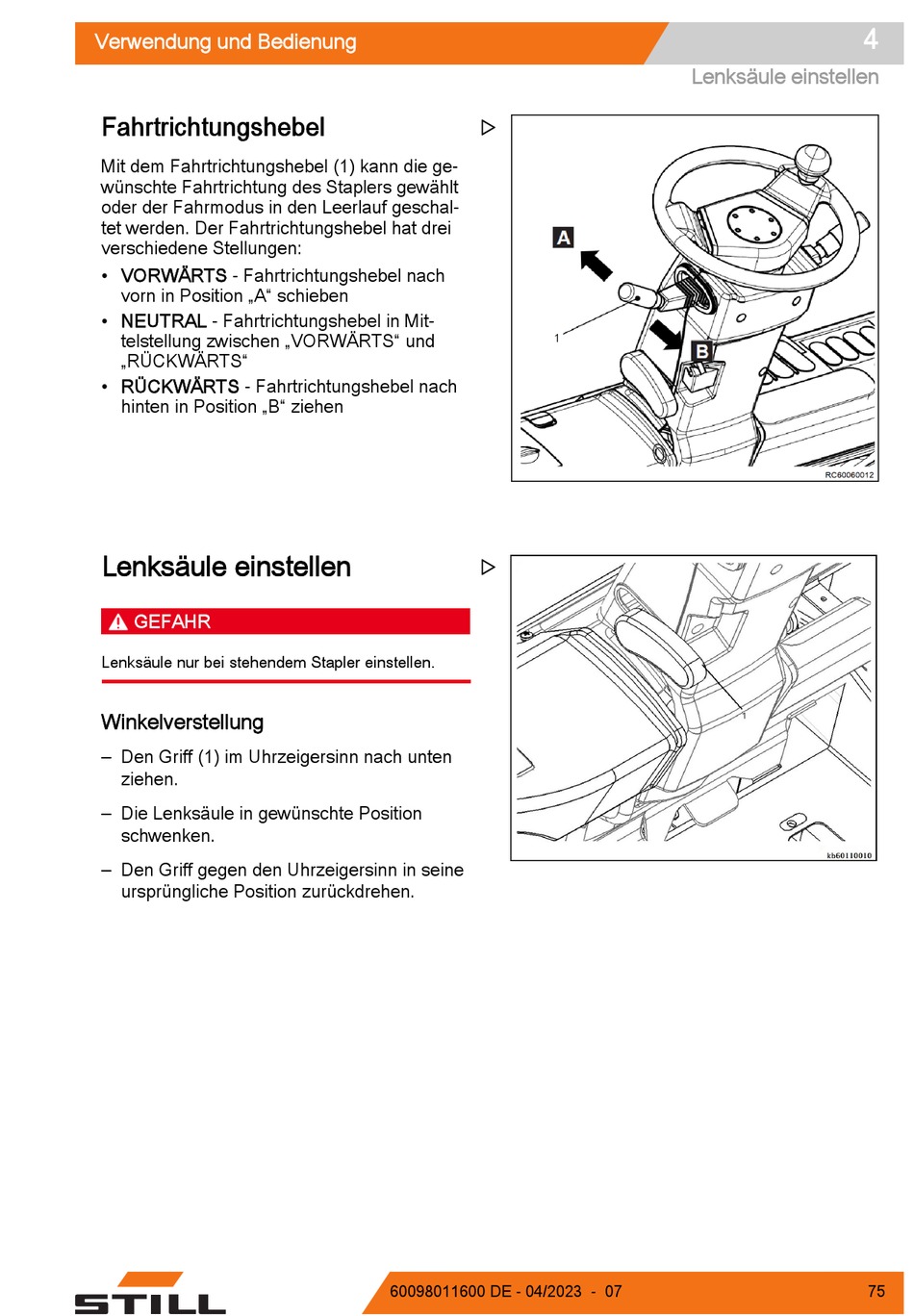

Fahrtrichtungshebel; Lenksäule Einstellen; Winkelverstellung - Still Rcd15 Originalbetriebsanleitung

Verwendung und Bedienung

Fahrtrichtungshebel

Mit dem Fahrtrichtungshebel (1) kann die ge-
wünschte Fahrtrichtung des Staplers gewählt
oder der Fahrmodus in den Leerlauf geschal-
tet werden. Der Fahrtrichtungshebel hat drei
verschiedene Stellungen:
VORWÄRTS - Fahrtrichtungshebel nach
●
vorn in Position „A" schieben
NEUTRAL - Fahrtrichtungshebel in Mit-
●
telstellung zwischen „VORWÄRTS" und
„RÜCKWÄRTS"
RÜCKWÄRTS - Fahrtrichtungshebel nach
●
hinten in Position „B" ziehen
Lenksäule einstellen
GEFAHR
Lenksäule nur bei stehendem Stapler einstellen.

Winkelverstellung

– Den Griff (1) im Uhrzeigersinn nach unten
ziehen.
– Die Lenksäule in gewünschte Position
schwenken.
– Den Griff gegen den Uhrzeigersinn in seine
ursprüngliche Position zurückdrehen.


60098011600 DE - 04/2023 - 07
4
Lenksäule einstellen
75
