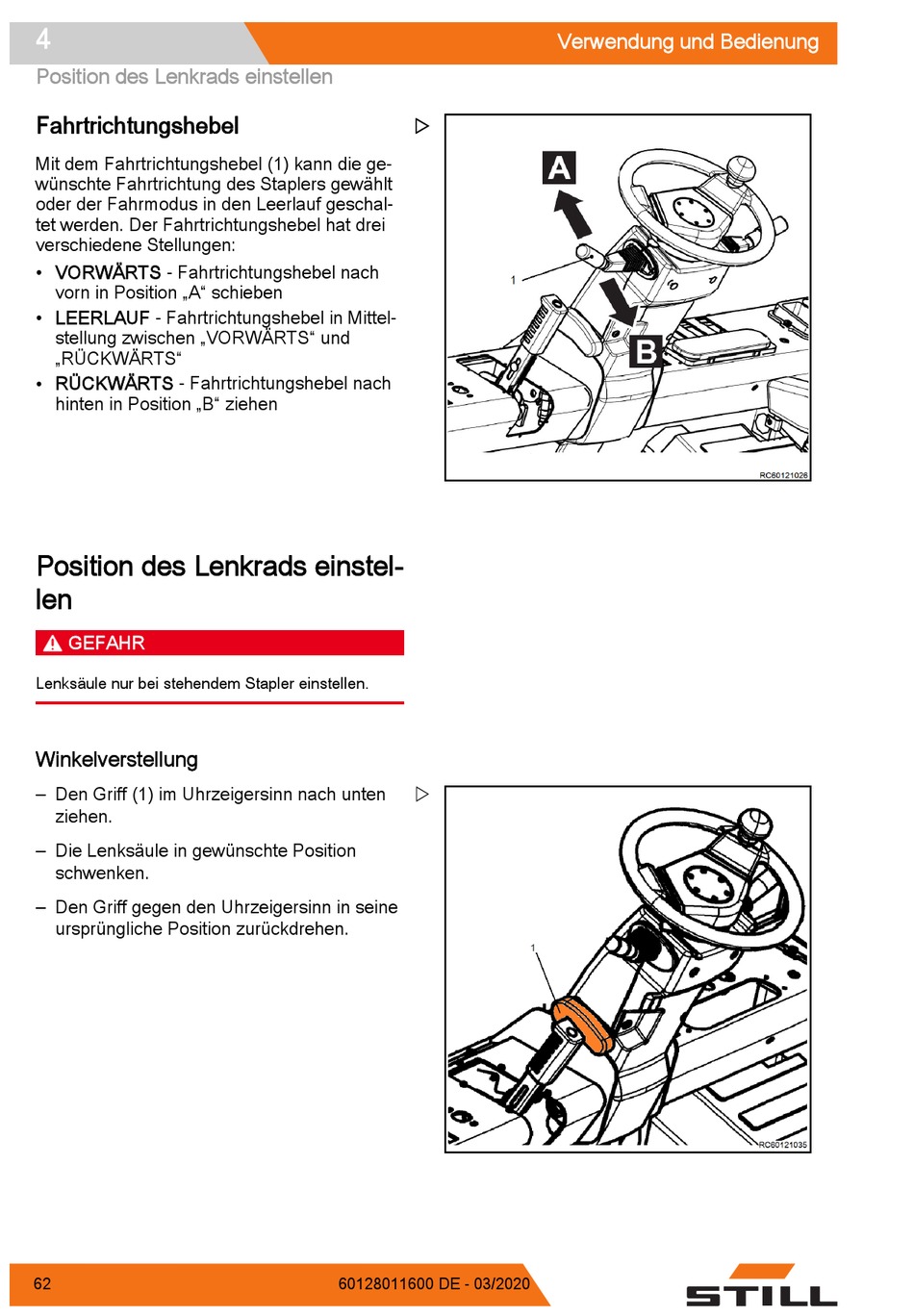

Fahrtrichtungshebel; Position Des Lenkrads Einstellen; Winkelverstellung - Still Rcd40 Originalbetriebsanleitung

4

Position des Lenkrads einstellen

Fahrtrichtungshebel

Mit dem Fahrtrichtungshebel (1) kann die ge-
wünschte Fahrtrichtung des Staplers gewählt
oder der Fahrmodus in den Leerlauf geschal-
tet werden. Der Fahrtrichtungshebel hat drei
verschiedene Stellungen:
VORWÄRTS - Fahrtrichtungshebel nach
●
vorn in Position „A" schieben
LEERLAUF - Fahrtrichtungshebel in Mittel-
●
stellung zwischen „VORWÄRTS" und
„RÜCKWÄRTS"
RÜCKWÄRTS - Fahrtrichtungshebel nach
●
hinten in Position „B" ziehen
Position des Lenkrads einstel-
len
GEFAHR
Lenksäule nur bei stehendem Stapler einstellen.

Winkelverstellung

– Den Griff (1) im Uhrzeigersinn nach unten
ziehen.
– Die Lenksäule in gewünschte Position
schwenken.
– Den Griff gegen den Uhrzeigersinn in seine
ursprüngliche Position zurückdrehen.
62


60128011600 DE - 03/2020
Verwendung und Bedienung
