5
Wartungsservice

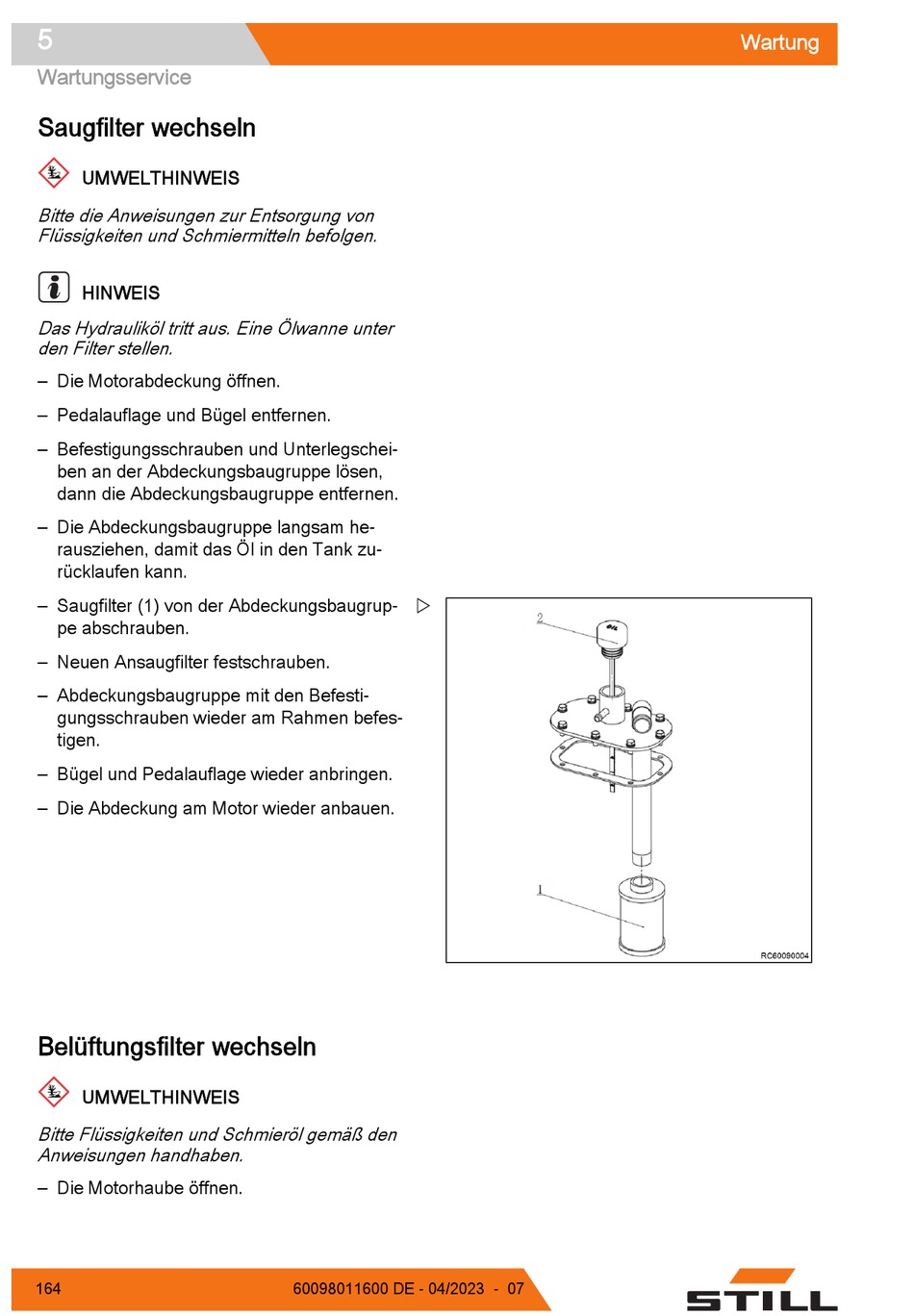

Saugfilter wechseln

UMWELTHINWEIS
Bitte die Anweisungen zur Entsorgung von
Flüssigkeiten und Schmiermitteln befolgen.
HINWEIS
Das Hydrauliköl tritt aus. Eine Ölwanne unter
den Filter stellen.
– Die Motorabdeckung öffnen.
– Pedalauflage und Bügel entfernen.
– Befestigungsschrauben und Unterlegschei-
ben an der Abdeckungsbaugruppe lösen,
dann die Abdeckungsbaugruppe entfernen.
– Die Abdeckungsbaugruppe langsam he-
rausziehen, damit das Öl in den Tank zu-
rücklaufen kann.
– Saugfilter (1) von der Abdeckungsbaugrup-
pe abschrauben.
– Neuen Ansaugfilter festschrauben.
– Abdeckungsbaugruppe mit den Befesti-
gungsschrauben wieder am Rahmen befes-
tigen.
– Bügel und Pedalauflage wieder anbringen.
– Die Abdeckung am Motor wieder anbauen.
Belüftungsfilter wechseln
UMWELTHINWEIS
Bitte Flüssigkeiten und Schmieröl gemäß den
Anweisungen handhaben.
– Die Motorhaube öffnen.
164

60098011600 DE - 04/2023 - 07
