2

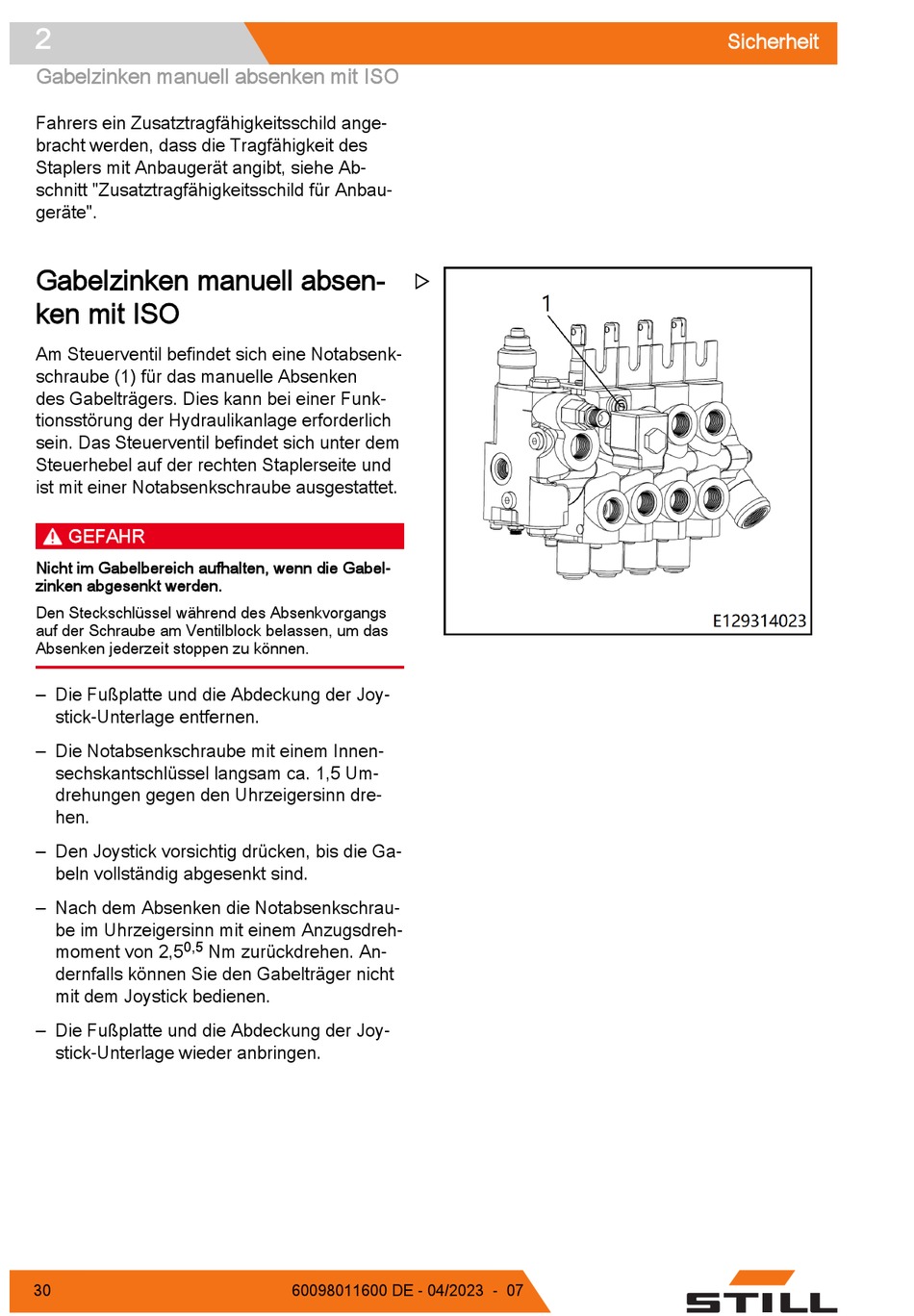

Gabelzinken manuell absenken mit ISO

Fahrers ein Zusatztragfähigkeitsschild ange-
bracht werden, dass die Tragfähigkeit des
Staplers mit Anbaugerät angibt, siehe Ab-
schnitt "Zusatztragfähigkeitsschild für Anbau-
geräte".
Gabelzinken manuell absen-
ken mit ISO
Am Steuerventil befindet sich eine Notabsenk-
schraube (1) für das manuelle Absenken
des Gabelträgers. Dies kann bei einer Funk-
tionsstörung der Hydraulikanlage erforderlich
sein. Das Steuerventil befindet sich unter dem
Steuerhebel auf der rechten Staplerseite und
ist mit einer Notabsenkschraube ausgestattet.
GEFAHR
Nicht im Gabelbereich aufhalten, wenn die Gabel-
zinken abgesenkt werden.
Den Steckschlüssel während des Absenkvorgangs
auf der Schraube am Ventilblock belassen, um das
Absenken jederzeit stoppen zu können.
– Die Fußplatte und die Abdeckung der Joy-
stick-Unterlage entfernen.
– Die Notabsenkschraube mit einem Innen-
sechskantschlüssel langsam ca. 1,5 Um-
drehungen gegen den Uhrzeigersinn dre-
hen.
– Den Joystick vorsichtig drücken, bis die Ga-
beln vollständig abgesenkt sind.
– Nach dem Absenken die Notabsenkschrau-
be im Uhrzeigersinn mit einem Anzugsdreh-
0,5
moment von 2,5
dernfalls können Sie den Gabelträger nicht
mit dem Joystick bedienen.
– Die Fußplatte und die Abdeckung der Joy-
stick-Unterlage wieder anbringen.
30
Nm zurückdrehen. An-
60098011600 DE - 04/2023 - 07

Sicherheit
