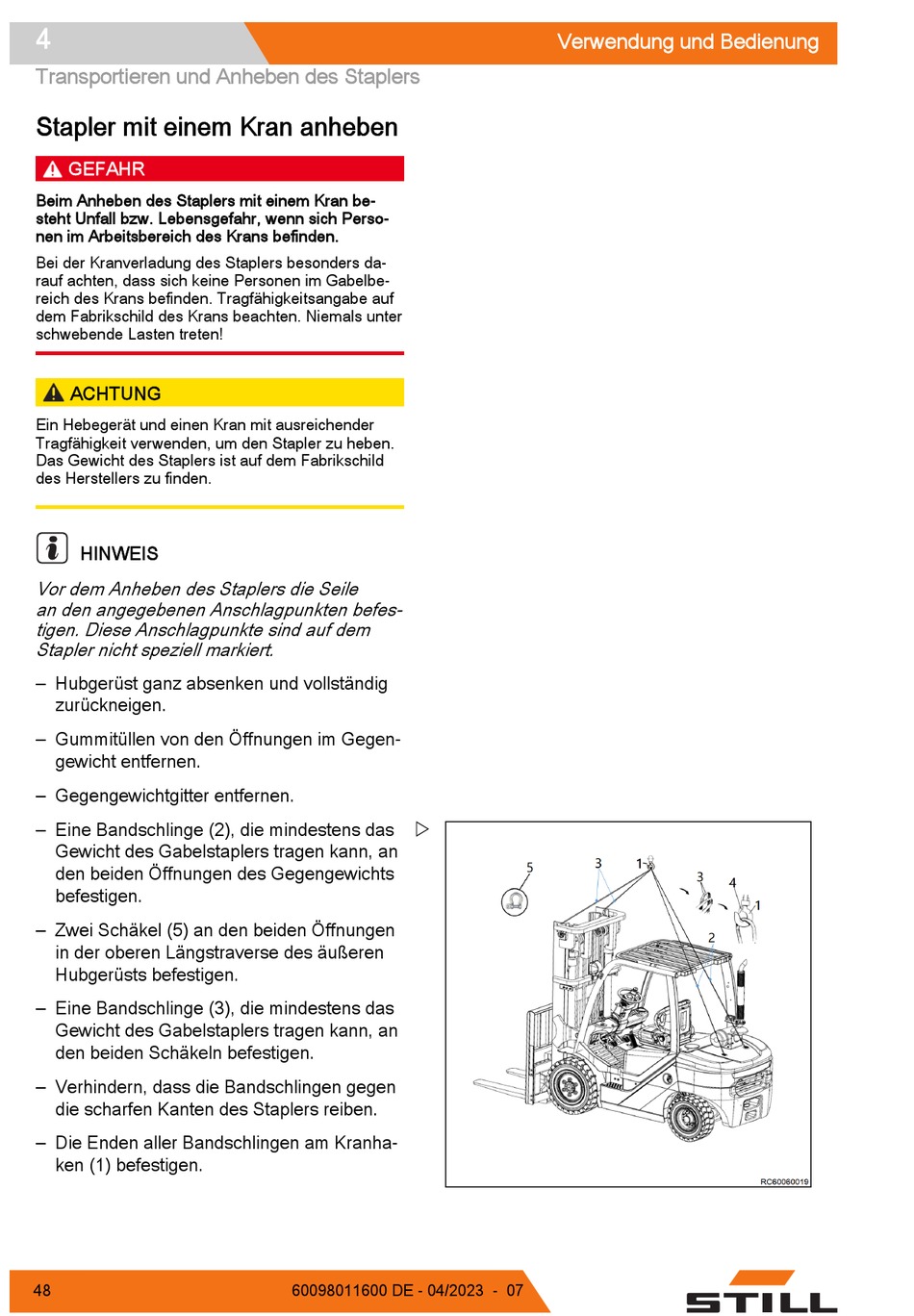

Stapler Mit Einem Kran Anheben - Still Rcd15 Originalbetriebsanleitung

4
Transportieren und Anheben des Staplers

Stapler mit einem Kran anheben

GEFAHR
Beim Anheben des Staplers mit einem Kran be-
steht Unfall bzw. Lebensgefahr, wenn sich Perso-
nen im Arbeitsbereich des Krans befinden.
Bei der Kranverladung des Staplers besonders da-
rauf achten, dass sich keine Personen im Gabelbe-
reich des Krans befinden. Tragfähigkeitsangabe auf
dem Fabrikschild des Krans beachten. Niemals unter
schwebende Lasten treten!
ACHTUNG
Ein Hebegerät und einen Kran mit ausreichender
Tragfähigkeit verwenden, um den Stapler zu heben.
Das Gewicht des Staplers ist auf dem Fabrikschild
des Herstellers zu finden.
HINWEIS
Vor dem Anheben des Staplers die Seile
an den angegebenen Anschlagpunkten befes-
tigen. Diese Anschlagpunkte sind auf dem
Stapler nicht speziell markiert.
– Hubgerüst ganz absenken und vollständig
zurückneigen.
– Gummitüllen von den Öffnungen im Gegen-
gewicht entfernen.
– Gegengewichtgitter entfernen.
– Eine Bandschlinge (2), die mindestens das
Gewicht des Gabelstaplers tragen kann, an
den beiden Öffnungen des Gegengewichts
befestigen.
– Zwei Schäkel (5) an den beiden Öffnungen
in der oberen Längstraverse des äußeren
Hubgerüsts befestigen.
– Eine Bandschlinge (3), die mindestens das
Gewicht des Gabelstaplers tragen kann, an
den beiden Schäkeln befestigen.
– Verhindern, dass die Bandschlingen gegen
die scharfen Kanten des Staplers reiben.
– Die Enden aller Bandschlingen am Kranha-
ken (1) befestigen.
48

60098011600 DE - 04/2023 - 07
Verwendung und Bedienung
