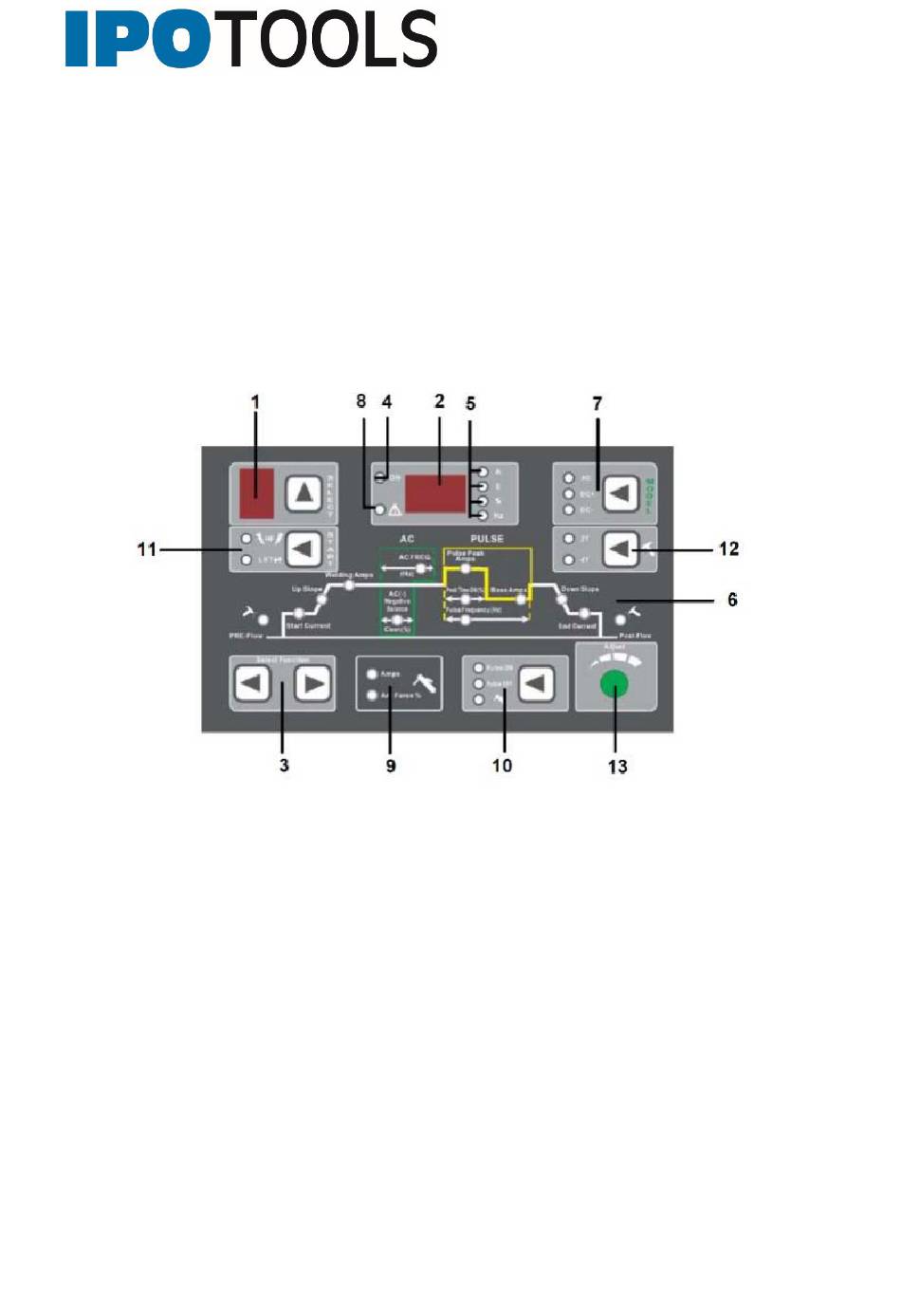

PANNELLO DI CONTROLLO
Descrizione del pannello di controllo e della parte anteriore e posteriore
dell'apparecchio:
1. Salva i parametri di saldatura correnti, visualizza la posizione di memoria corrente *
2. Visualizza il valore del parametro attualmente selezionato.
3. Selezione dei parametri dalla curva di saldatura.
4. Luce: indicatore di alimentazione
5. Mostrando quali parametri sono attualmente impostati:
A - corrente di saldatura
S - tempo in secondi (corrente iniziale e finale o gas iniziale e finale)
% - Effetto di pulizia AC o % tempo di saldatura della prima o della seconda
corrente di saldatura
Hz - frequenza a impulsi o CA
6. Curva di saldatura (gas iniziale, corrente di saldatura iniziale, corrente di saldatura
impostata, frequenza CA, effetto di pulizia CA, frequenza di impulso, corrente di
saldatura secondaria, % e lunghezza d'onda della corrente di impulso, corrente
finale, gas finale)
7. Selezione AC, DC +, DC- (DC + selezionato quando si dispone di una massa del
cavo al polo - e di un bruciatore al polo +, altrimenti selezionare DC-)
8. Spia luminosa
