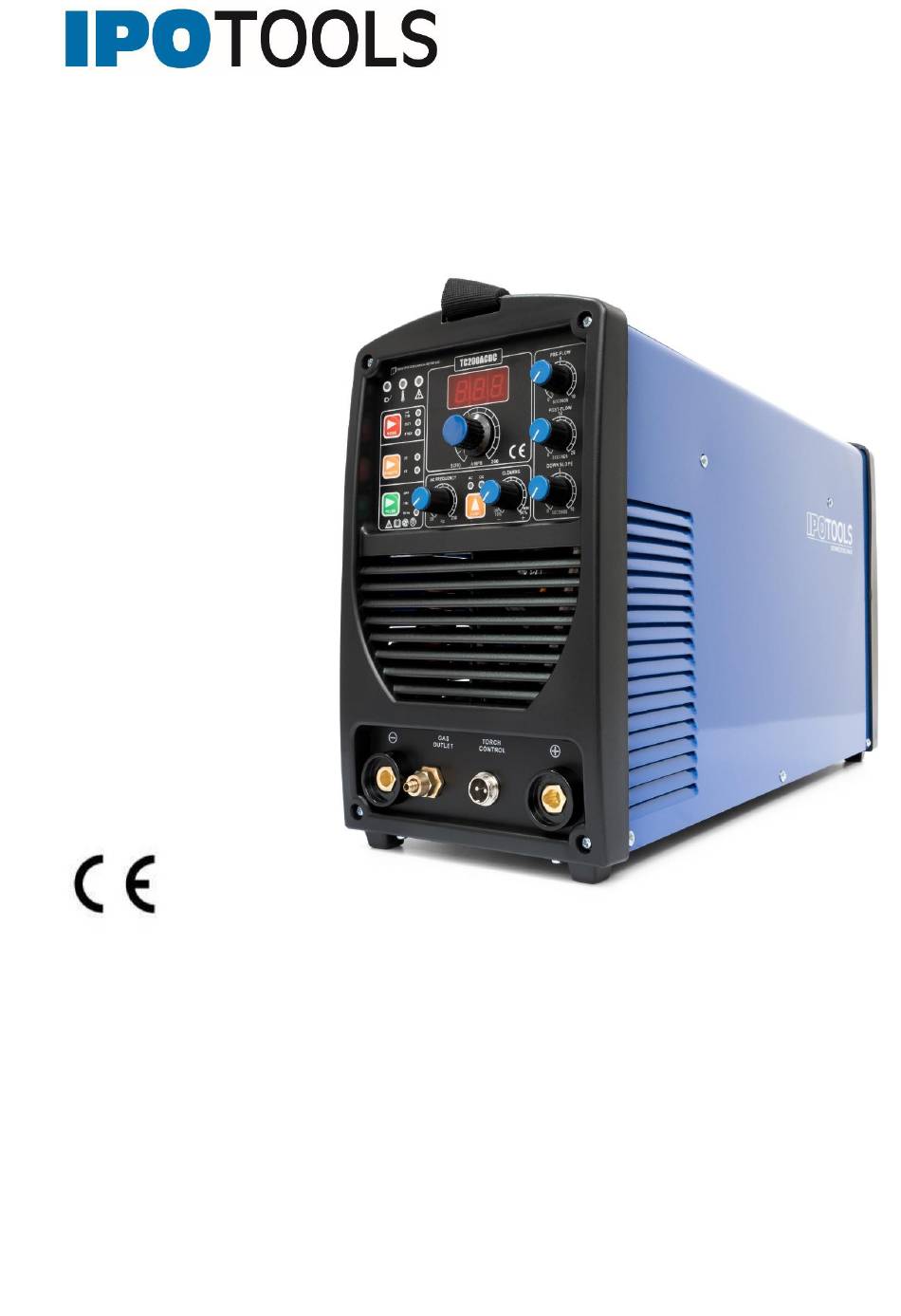

ORIGINALBETRIEBSANLEITUNG

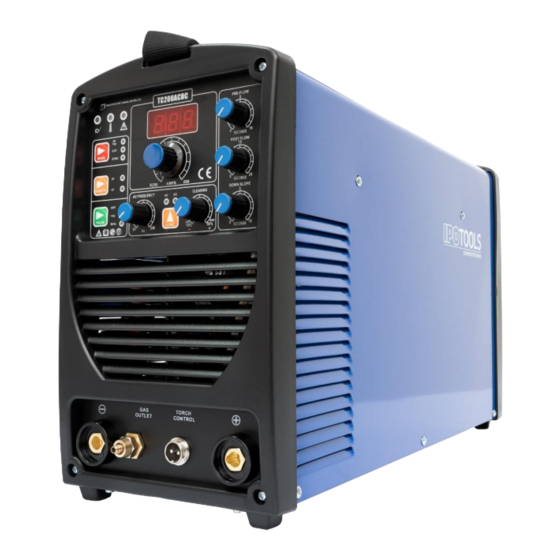

Kombi Schweißgerät TC200ACDC
Inverter Schweißgerät & Plasmaschneider
TC200ACDC
IPO Technik-Handels GmbH
Otto-Lilienthal-Str. 4
88046 Friedrichshafen
Deutschland
W: www.ipotools.de
E: info@ipotechnik.de
Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden
haben. Bevor Sie mit der Nutzung des Produktes beginnen, bitten wir Sie die
Bedienungsanleitung und die beinhaltenden Sicherheitshinweise gründlich zu
lesen und zu befolgen.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IPOTOOLS TC200ACDC
Inhaltszusammenfassung für IPOTOOLS TC200ACDC
- Seite 1 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC Inverter Schweißgerät & Plasmaschneider TC200ACDC IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Deutschland W: www.ipotools.de E: info@ipotechnik.de Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Bevor Sie mit der Nutzung des Produktes beginnen, bitten wir Sie die Bedienungsanleitung und die beinhaltenden Sicherheitshinweise gründlich zu...
-
Seite 2: Inhaltsverzeichnis
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC INHALT SICHERHEITSHINWEISE ......................3 TECHNISCHE DATEN ........................6 ARBEITSBEDINGUNGEN UND ARBEITSUMFELD ..............7 VOR DER INBETRIEBNAHME ...................... 7 GRAFISCHE DARSTELLUNG ....................... 8 SCHWEISSARTEN ........................10 WARTUNG ............................18 FEHLERSUCHE UND FEHLERBECHEBUNG ................. 19... -
Seite 3: Sicherheitshinweise
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC Sehr geehrter Kunde! Danke, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Für den sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts, lesen Sie bitte die Anweisungen sorgfältig. Für eine sichere Arbeit befolgen Sie die Anweisungen! SICHERHEITSHINWEISE Achtung: ein unsachgemäßer Gebrauch eines Schweißgeräts kann zu Verletzungen... -
Seite 4: Wichtige Warnungen
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC der Maschine hat einen prozentualen Anteil von zehn Minuten. In diesem Fall kann die Maschine sicher in Bezug auf die Ausgangsleistung arbeiten (Schweißstrom ED). • Achten Sie darauf, dass sich im Arbeitsbereich keine Kinder, Tiere oder dritte Personen aufhalten. -
Seite 5: Zweck Und Verwendung
Bei einem Unfall sofort den Stecker des Anschlusskabels herausziehen! ZWECK UND VERWENDUNG IPOTOOLS TC200ACDC ist ein Kombi Schweißgerät mit vier Schweißfunktionen. Sie können es für E-Hand/MMA, AC WIG und DC WIG-Schweißen, sowie für Plasmaschneiden verwenden. Jede andere Verwendung kann die Sicherheit des Schweißers gefährden oder das Gerät beschädigen! Dieses Gerät darf nur in Übereinstimmung mit dieser... -
Seite 6: Technische Daten
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC TECHNISCHE DATEN Modell: TC200ACDC Verfahren: AC/DC WIG, PULS WIG, MMA/E-Hand, PLASMA Touchpanel: Pulsfunktion, Gasvorlauf & Nachlauf, AC Frequenz Einstellungen: Stufenlos Eingangsspannung: 1x AC230V 50/60Hz Leerlaufspannung: 80V Einstellbereiche: DC WIG: 5-200A│AC WIG: 20-200A│MMA: 20- 160A│PLASMA: 20-50A Schweißstrom ED - WIG (A/%): 200A/35% / 160A/60% / 130A/100% Schweißstrom ED - E-Hand (A/%): 160A/35% / 130A/60% / 100A/100%... -
Seite 7: Arbeitsbedingungen Und Arbeitsumfeld
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC ARBEITSBEDINGUNGEN UND ARBEITSUMFELD 1. Arbeitsbedingungen • Spannung, Energiequelle: AC 220 V/230V/240V • Frequenz: 50/60Hz • Zuverlässige Erdung 2. Arbeitsumfeld • Relative Luftfeuchtigkeit: nicht mehr als 90 % • Umgebungstemperatur: -10℃ ~ 40℃ • Die Schweißstelle darf keine schädlichen Gase, Chemikalien, Schimmel oder brennbare Stoffe, explosive oder korrosive Medien enthalten. -
Seite 8: Grafische Darstellung
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC GRAFISCHE DARSTELLUNG BEDIENFELD 1. Digitalanzeige: Amper 2. Einstellen der Gasvorströmzeit 3. Einstellen der Gasnachströmzeit 4. Steuerknopf: Amper 5. Einstellen der Stromabsenkung (Downslope) 6. Stromverlagerung AC-Balance 7. Auswahl: AC oder DC 8. Stromverlagerung AC- Frequenz 9. Pulsfrequenz: AUS / 1Hz / 50Hz Umschaltung zwischen 2T und 4T Betrieb 11. -
Seite 9: Hinter- Und Vorderseite
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC HINTER- UND VORDERSEITE 15. Anschluss "-" 16. Gasanschluss für WIG- & Plasma-Brenner 17. Kontrollstecker für den WIG- & Plasma-Brenner 18. Anschluss "+" 19. Verbindungskabel 20. Ein / Aus-Schalter 21. Ventilator 22. Sicherheitserdung 23. Einlass für Schutzgas... -
Seite 10: Schweissarten
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC SCHWEISSARTEN 1. WIG Schweißen 1.1 REINIGUNG DES WERKSTÜCKES VOR DEM SCHWEIßEN WIG-Schweißen ist sehr empfindlich gegenüber Oberflächenkontamination. Deshalb müssen Werkstücke vor dem Schweißen von Fett, Farbe und Verunreinigungen gereinigt werden. 1.2 DC WIG SCHWEISSEN 1. Schließen Sie die Schutzgaszuleitung an den Anschluss 23 auf der Rückseite des Schweißgeräts an und verwenden Sie die beigefügten Klemmen. - Seite 11 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC 4. Gasprüfung: Schalten Sie das Gerät mit dem Schalter 20 ein, öffnen Sie die Flaschenschraube der Argonflasche und stellen Sie den entsprechenden Gasfluss am Druckminderer ein. Beim Drücken der Taste auf dem Brenner muss sich das Magnetventil im Gerät öffnen und das Gas muss aus der Brennerdüse laufen.
-
Seite 12: Puls Argon Tungsten Schweissvorgang (Als Referenz)
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC 1.3 PULS ARGON ARC SCHWEISSEN 2. Stellen Sie den Schalter 11 auf "HF TIG" und die Pulsfrequenz 9 entweder auf 1Hz oder 50Hz, je nachdem, was die Anforderungen für das Material zum Schweißen sind. Danach müssen entsprechend die Stromabsenkung (Downslope) 5 und die Gasnachströmzeit (Post Flow) 3, je nach Stromstärke eingestellt werden. -
Seite 13: E-Hand / Mma - Schweissen Mit Beschichteter Elektrode
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC 1.4 AC WIG 1. Stellen Sie den Schalter 11 auf "HF TIG" und die Pulsfrequenz 9 auf OFF. 2. Stellen Sie den Schalter 7 auf "AC". 3. Der Anschlussvorgang ist der gleiche wie bei 1.1 4. CLEANING - Stromverlagerung: Den gewünschten Wert können Sie mit dem Knopf 6 einstellen, Sie können den Wert von 10% bis 90% eingeben. -
Seite 14: Anschluss
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC PLASMASCHNEIDEN Für das Plasmaschneiden wird der TC200ACDC mit einem Plasmabrenner mit Zubehör und mit AG-60 einem Druckregler bzw. Luftentfeuchter, der auf der Verbindung zwischen dem Kompressor und dem Plasmaschneider montiert werden kann, ausgeliefert. Zusätzlich wird für den Betrieb noch ein Kompressor mit 4 bar und Luftmenge 100 l/min benötigt! - Seite 15 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC ACHTUNG: Wenn einzelne Teile fehlen, kann das zur Fehlfunktion des Geräts oder zu Verletzungen des Bedieners führen. Beachten Sie auch, dass die Elektrode ausgetauscht werden muss, wenn diese einen Krater von rund 1,5mm Tiefe aufweist. DRUCKLUFTANSCHLUSS Verbinden Sie den Druckluftschlauch des Kompressors mit dem Druckluft Eingang (23).
-
Seite 16: Anmerkung
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC PLASMASCHNEIDEN- Anleitung START Halten Sie den Brenner bis 2mm über das Werkstück, an den Anfangspunkt des Schneidens und betätigen Sie den Brennerschalter. Wenn der Lichtbogen nicht innerhalb 2 Sekunden zündet, müssen Sie den Brennschalter erneut betätigen. - Seite 17 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC ANMERKUNG: Wir empfehlen, dass Sie das Werkstück schnell und mit hohem Strom durchschneiden. Nach dem Schneiden Nach dem Schneiden fließt noch immer Gas, der Lichtbogen ist dabei nicht mehr sichtbar. Das ist ganz normal, denn das Gerät muss noch mindestens 3 Minuten eingeschaltet sein, damit der Lüfter die Elektronik richtig abkühlt.
-
Seite 18: Wartung
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC WARTUNG Warnung: Nur qualifiziertes und geschultes Personal kann Wartungs- und Inspektionsarbeiten durchführen. Nur regelmäßige Wartungen und Inspektionen gewährleisten den sicheren und effektiven Betrieb des Gerätes. Inspektionspunkte Überprüfen Sie die Position der Potentiometer Vor jedem Gebrauch Überprüfen Sie den Lüfter Ungewöhnliche Vibrationen, Geräusche, Gerüche,... -
Seite 19: Fehlersuche Und Fehlerbechebung
ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC FEHLERSUCHE UND FEHLERBECHEBUNG Beim Schweißen: Fehler Ursache Behebung 1. Überprüfen Sie den Die Stromanzeige ist 1. Kein Strom ausgeschaltet 2. Die Verbindung mit dem Eingangsstrom Schweißgerät ist nicht 2. Ersetzen Sie die hergestellt Sicherung Der Lüfter dreht sich 1. - Seite 20 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC Hochfrequenzgenerator Wolframelektrode funktioniert nicht richtig 4. Tauschen Sie den Hochfrequenzgenerator aus Das Argon- 1. Der Argondurchfluss ist 1. Regulieren Sie den Lichtbogenschweißen ist nicht gut geregelt Argon-fluss 2. Wolframelektrode ist ordnungsgemäß unterbrochen oder defekt die Wolframelektrode 2.
- Seite 21 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC Beim Plasmaschneiden: Fehler Ursache Kein Schneidestrahl Das Steuerkabel der Pistole ist nicht richtig angeschlossen oder es ist beschädigt Die Sicherung ist beschädigt / durchgebrannt Das Massekabel ist nicht angeschlossen Das Brennerkabel ist beschädigt Abgenutzte Elektrode / Düse...
