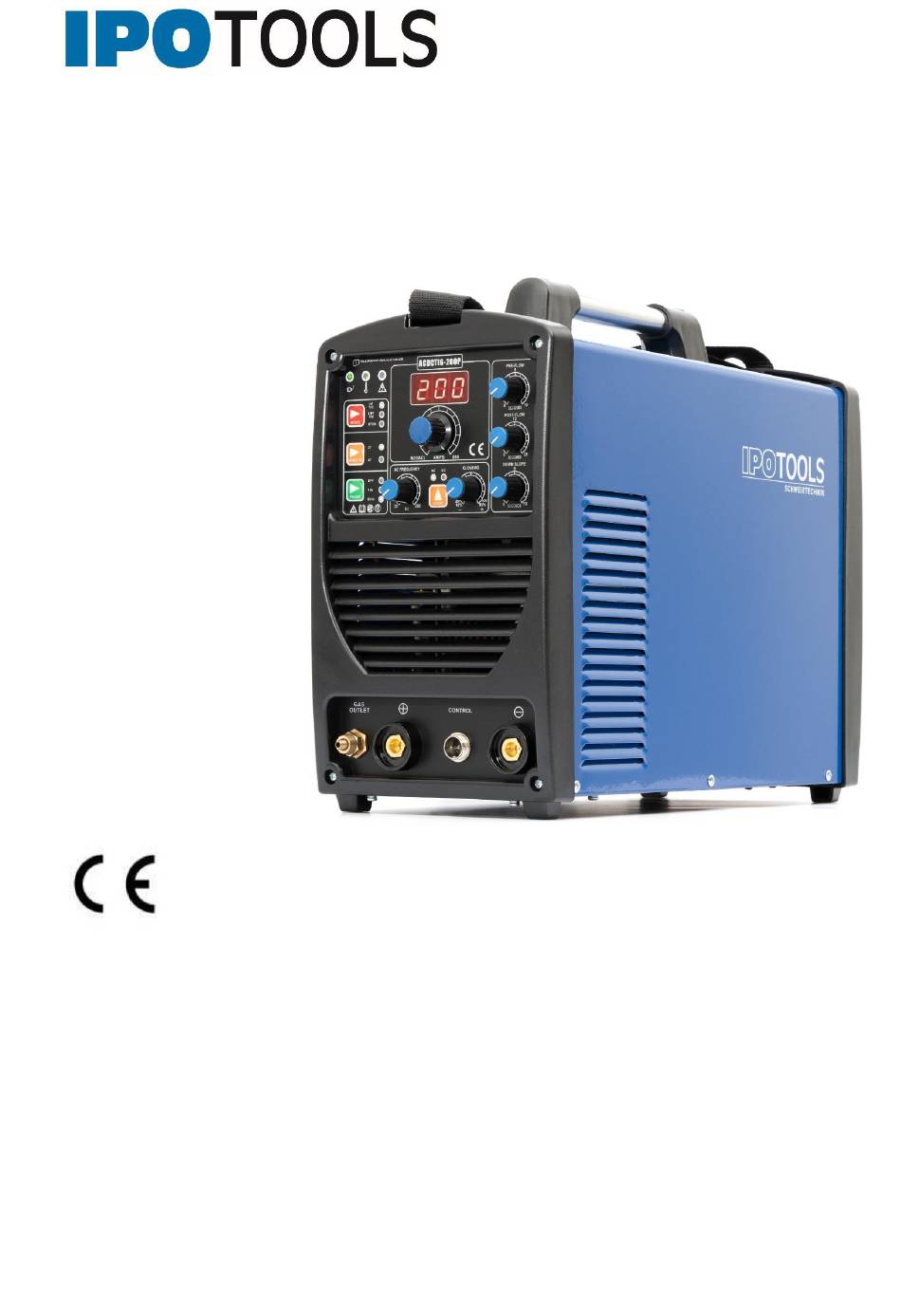

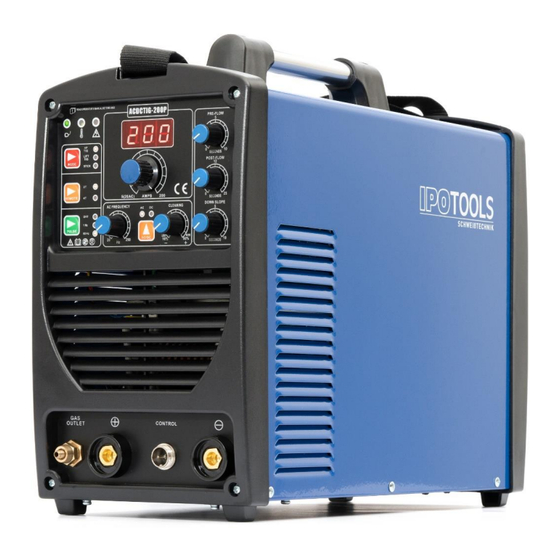

ORIGINALBETRIEBSANLEITUNG
Schweißgerät ACDCTIG-200P
Inverter Schweißgerät
ACDCTIG 200P
IPO Technik-Handels GmbH
Otto-Lilienthal-Str. 4
88046 Friedrichshafen
Deutschland
W: www.ipotools.de
E: info@ipotechnik.de
Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden
haben. Bevor Sie mit der Nutzung des Produktes beginnen, bitten wir Sie die
Bedienungsanleitung und die beinhaltenden Sicherheitshinweise gründlich zu
lesen und zu befolgen.
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IPOTOOLS ACDCTIG 200P

Inhaltszusammenfassung für IPOTOOLS ACDCTIG 200P

  • Seite 1 ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P Inverter Schweißgerät ACDCTIG 200P IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Deutschland W: www.ipotools.de E: info@ipotechnik.de Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Bevor Sie mit der Nutzung des Produktes beginnen, bitten wir Sie die Bedienungsanleitung und die beinhaltenden Sicherheitshinweise gründlich zu...

  • Seite 2: Inhaltsverzeichnis

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P INHALT SICHERHEITSHINWEISE ........................3 TECHNISCHE DATEN ..........................6 ARBEITSBEDINGUNGEN UND ARBEITSUMFELD .................. 7 VOR DER INBETRIEBNAHME ........................ 7 GRAFISCHE DARSTELLUNG ........................8 SCHWEISSARTEN ..........................10 FEHLERSUCHE UND FEHLERBECHEBUNG ..................14...

  • Seite 3: Sicherheitshinweise

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P Sehr geehrter Kunde! Danke, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Für den sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts, lesen Sie bitte die Anweisungen sorgfältig. Für eine sichere Arbeit, befolgen Sie die Anweisungen! SICHERHEITSHINWEISE Achtung: ein unsachgemäßer Gebrauch eines Schweißgeräts kann zu Verletzungen oder zum Tod führen.

  • Seite 4: Wichtige Warnungen

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P Schuhe sollten geschlossen und hoch sein. Die Verwendung von Handschuhen, Kopfbedeckungen, Schutzmasken und Lederschürzen ist obligatorisch. Niedrige Stiefel und kurze Handschuhe sind zum Schweißen nicht geeignet. • Während des Schweißens, tragen Sie immer eine Schweißmaske mit entsprechenden Augenschutz.

  • Seite 5: Zweck Und Verwendung

    Bei einem Unfall sofort den Stecker des Anschlusskabels herausziehen! ZWECK UND VERWENDUNG IPOTOOLS ACDCTIG-200P ist ein Schweißgerät mit drei Schweißfunktionen. Sie können es für E- Hand/MMA, AC WIG-AC PULSE WIG und DC WIG-DC PULSE WIG-Schweißen verwenden. Jede andere Verwendung kann die Sicherheit des Schweißers gefährden oder das Gerät beschädigen! Dieses Gerät darf nur in Übereinstimmung mit dieser Bedienungsanleitung verwendet werden! Schäden am...

  • Seite 6: Technische Daten

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P TECHNISCHE DATEN Modell: ACDCTIG-200P Verfahren: AC/DC WIG, PULS WIG, MMA/E-Hand (HF TIG / LIFT TIG / STICK) Touchpanel: Pulsfunktion, Gasvorlauf & Nachlauf, AC Frequenz Einstellungen: Stufenlos Eingangsspannung: 1x AC230V 50/60Hz Leerlaufspannung: 80V Einstellbereiche: DC WIG: 5-200A│AC WIG: 20-200A│MMA: 20-160A Schweißstrom ED - WIG (A/%): 200A/35% / 160A/60% / 130A/100% Schweißstrom ED - E-Hand (A/%): 160A/35% / 130A/60% / 100A/100% Pulsfrequenz Hz: 1Hz oder 50Hz...

  • Seite 7: Arbeitsbedingungen Und Arbeitsumfeld

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P ARBEITSBEDINGUNGEN UND ARBEITSUMFELD 1. Arbeitsbedingungen • Spannung, Energiequelle: AC 220 V/230V/240V • Frequenz: 50/60Hz • Zuverlässige Erdung 2. Arbeitsumfeld • Relative Luftfeuchtigkeit: nicht mehr als 90 % • Umgebungstemperatur: -10℃ ~ 40℃ • Die Schweißstelle darf keine schädlichen Gase, Chemikalien, Schimmel oder brennbare Stoffe, explosive oder korrosive Medien enthalten.

  • Seite 8: Grafische Darstellung

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P GRAFISCHE DARSTELLUNG BEDIENFELD 1. Digitalanzeige: Amper 2. Einstellen der Gasvorströmzeit 3. Einstellen der Gasnachströmzeit 4. Steuerknopf: Amper 5. Einstellen der Stromabsenkung (Downslope) 6. Stromverlagerung AC-Balance 7. Auswahl: AC oder DC 8. Stromverlagerung AC- Frequenz 9. Pulsfrequenz: AUS / 1Hz / 50Hz 10.

  • Seite 9: Hinter- Und Vorderseite

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P HINTER- UND VORDERSEITE 15. Gasanschluss für WIG-Brenner 16. Anschluss "+" 17. Kontrollstecker für den WIG-Brenner 18. Anschluss "-" 19. Ein / Aus-Schalter 20. Ventilator 21. Verbindungskabel 22. Sicherheitserdung 23. Einlass für Schutzgas...

  • Seite 10: Schweissarten

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P SCHWEISSARTEN 1.1 WIG 1.1 REINIGUNG DES WERKSTÜCKES VOR DEM SCHWEIßEN WIG-Schweißen ist sehr empfindlich gegenüber Oberflächenkontamination. Deshalb müssen Werkstücke vor dem Schweißen von Fett, Farbe und Verunreinigungen gereinigt werden. 1.2 DC WIG SCHWEISSEN 1. Schließen Sie die Schutzgaszuleitung an den Anschluss 23 auf der Rückseite des Schweißgeräts an und verwenden Sie die beigefügten Klemmen.
  • Seite 11 ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P 3. Schließen Sie den WIG-Brenner an die Anschlüsse 15, 17 und 18 an der Vorderseite der Schweißmaschine an, und montieren Sie den Brenner nach der Abbildung unten. 4. Gasprüfung: Schalten Sie das Gerät mit dem Schalter 19 ein, öffnen Sie die Flaschenschraube der Argonflasche und stellen Sie den entsprechenden Gasfluss am Druckminderer ein.

  • Seite 12: Puls Argon Tungsten Schweissvorgang (Als Referenz)

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P 1.2 PULS ARGON ARC SCHWEISSEN 1. Stellen Sie den Schalter 11 auf "HF TIG" und die Pulsfrequenz 9 entweder auf 1Hz oder 50Hz, je nachdem, was die Anforderungen für das Material zum Schweißen sind. Danach müssen entsprechend die Stromabsenkung (Downslope) 5 und die Gasnachströmzeit (Post Flow) 3, je nach Stromstärke eingestellt werden.

  • Seite 13: Schweissen Mit Beschichteter Elektrode

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P 1.4 AC WIG 1. Stellen Sie den Schalter 11 auf "HF TIG" und die Pulsfrequenz 9 auf OFF. 2. Stellen Sie den Schalter 7 auf "AC". 3. Der Anschlussvorgang ist der gleiche wie bei 1.1 4. CLEANING - Stromverlagerung: Den gewünschten Wert können Sie mit dem Knopf 6 einstellen, Sie können den Wert von 10% bis 90% eingeben.

  • Seite 14: Fehlersuche Und Fehlerbechebung

    ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P FEHLERSUCHE UND FEHLERBECHEBUNG Fehler Ursache Behebung Die Stromanzeige ist 1. Kein Strom 1. Überprüfen Sie den ausgeschaltet 2. Die Verbindung mit dem Eingangsstrom Schweißgerät ist nicht 2. Ersetzen Sie die Sicherung hergestellt Der Lüfter dreht sich nicht 1.
  • Seite 15 ORIGINALBETRIEBSANLEITUNG Schweißgerät ACDCTIG-200P Das Argon- 1. Der Argondurchfluss ist 1. Regulieren Sie den Argon- nicht gut geregelt Lichtbogenschweißen ist fluss ordnungsgemäß 2. Wolframelektrode ist unterbrochen oder 2. Ersetzen oder schleifen Sie defekt die Wolframelektrode die Elektrode 3. Der Stromwert stimmt nicht wurde verbrannt 3.
