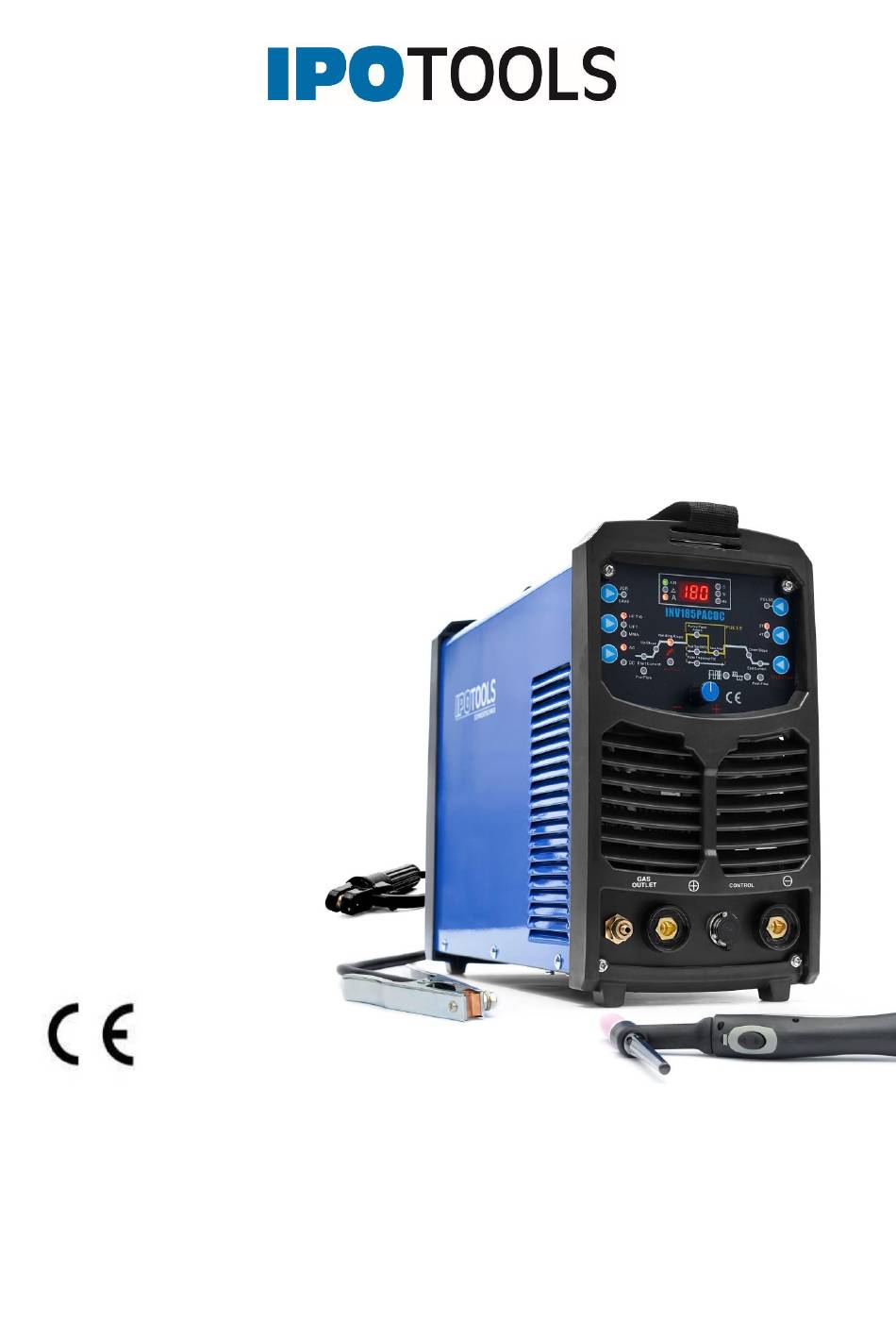

ORIGINALBETRIEBSANLEITUNG

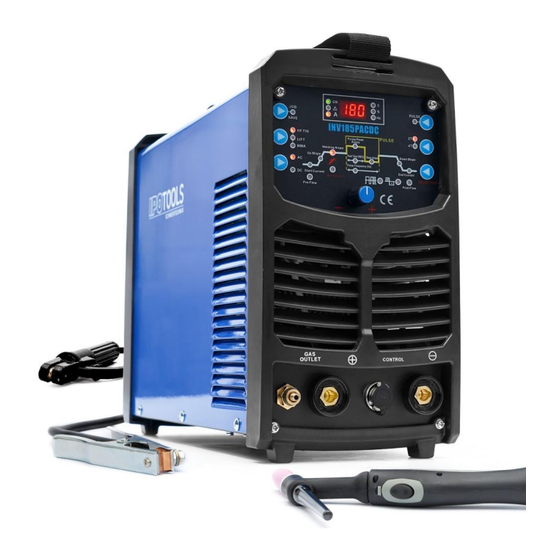

IPOTOOLS Inverter Schweißgerät
WIG INV185PACDC IGBT Digital
IPO Technik-Handels GmbH
Otto-Lilienthal-Str. 4
88046 Friedrichshafen
Deutschland
W: www.ipotools.de
E: info@ipotools.de
Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden
haben. Bevor Sie mit dem Nutzen des Produktes beginnen, bitten wir Sie die
Bedienungsanleitung und die einbehaltenen Sicherheitshinweise gründlich zu
lesen und zu befolgen.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IPOTOOLS WIG INV185PACDC IGBT Digital
Inhaltszusammenfassung für IPOTOOLS WIG INV185PACDC IGBT Digital
- Seite 1 ORIGINALBETRIEBSANLEITUNG IPOTOOLS Inverter Schweißgerät WIG INV185PACDC IGBT Digital IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Deutschland W: www.ipotools.de E: info@ipotools.de Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Bevor Sie mit dem Nutzen des Produktes beginnen, bitten wir Sie die Bedienungsanleitung und die einbehaltenen Sicherheitshinweise gründlich zu...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE ........................3 TECHNISCHE DATEN ..........................6 ARBEITSBEDINGUNGEN UND ARBEITSUMFELD .................. 7 VOR DER INBETRIEBNAHME ........................ 7 GRAFISCHE DARSTELLUNG ........................8 SCHWEISSARTEN ..........................10 FEHLERSUCHE UND FEHLERBECHEBUNG ..................15... -
Seite 3: Sicherheitshinweise
Sehr geehrter Kunde! Danke, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Für den sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts, lesen Sie bitte die Anweisungen sorgfältig. Für eine sichere Arbeit, befolgen Sie die Anweisungen! SICHERHEITSHINWEISE Achtung: ein unsachgemäßer Gebrauch eines Schweißgeräts kann zu Verletzungen oder zum Tod führen. -
Seite 4: Wichtige Warnungen
• Sorgen Sie dafür, dass Sie immer einen Feuerlöscher bei Hand haben. • Überschreiten Sie niemals den Arbeitszyklus des Geräts. Geschätzter Schweißzyklus der Maschine hat einen prozentualen Anteil von zehn Minuten. In diesem Fall kann die Maschine sicher in Bezug auf die Ausgangsleistung arbeiten (Schweißstrom ED). •... - Seite 5 Bei einem Unfall sofort den Stecker des Anschlusskabels herausziehen! ZWECK UND VERWENDUNG IPOTOOLS INV185PACDC ist ein Schweißgerät mit drei Schweißfunktionen. Sie können es für DC MMA, AC WIG und DC / PULSE WIG-Schweißen verwenden. Jede andere Verwendung kann die Sicherheit des Schweißers gefährden oder das Gerät beschädigen! Dieses Gerät darf nur in Übereinstimmung mit dieser Bedienungsanleitung verwendet werden! Schäden am Gerät, die sich...
-
Seite 6: Technische Daten
TECHNISCHE DATEN AC220/230/240V 50Hz Eingangsspannung Leerlaufspannung Zündung HF Zündung oder Touch-Zündung Anfangs/Endzeitpunkt des 0-10s Gasflusses Effizienz >=80% Gewicht ca. 10kg Isolierklasse IP21S Maße ca. (LxBxH) 430x180x280mm Schweißstrom 10-125A Intermittenz @125A Arc force 1-100% DC TIG Schweißstrom 5-160A Intermittenz @160A Anfangs/Endzeitpunkt des Stroms 0-10s (Steigerung / Fall) Anfangs-/End-strom... -
Seite 7: Arbeitsbedingungen Und Arbeitsumfeld
ARBEITSBEDINGUNGEN UND ARBEITSUMFELD 1. Arbeitsbedingungen 1. Spannung, Energiequelle: AC 220 V/230V/240V, 2. Frequenz: 50/60Hz, Zuverlässige Erdung. 2. Arbeitsumfeld • Relative Luftfeuchtigkeit: nicht mehr als 90 %, • Umgebungstemperatur: -10℃ ~ 40℃, • Die Schweißstelle darf keine schädlichen Gase, Chemikalien, Schimmel oder brennbare Stoffe, explosive oder korrosive Medien enthalten. -
Seite 8: Grafische Darstellung
GRAFISCHE DARSTELLUNG 1. Speichern der aktuellen Schweißparameter, Anzeige des aktuellen Speicherplatzes *, 2. Licht: Einschaltanzeige, 3. Indikator: Warnlicht, 4. Anzeige der Werte des aktuell ausgewählten Parameters, 5. Anzeige, welcher Parameter gerade eingestellt wird: S - Zeit in Sekunden (Gasvor- und Gasnachlaufzeit sowie Stromanstieg und Stromsenkung), % - AC Reinigungseffekt oder % der Zeit des ersten oder zweiten Schweißstroms, Hz - Puls- oder AC-Frequenz, A –... - Seite 9 14. Gasanschluss für WIG-Brenner 15. Anschluss "+" 16. Kontrollstecker für den WIG-Brenner 17. Anschluss "-" 18. Ein / Aus-Schalter 19. Verbindungskabel 20. Lüfter 21. Einlass für Schutzgas 22. Sicherheitserdung...
-
Seite 10: Schweissarten
JOBSPEICHER JOB abrufen: ->Taste Job kurz drücken ->mit Poti Job wählen (C1 bis C10) ->Taste Job kurz drücken -> Job wird aufgerufen. JOB programmieren: ->Taste Job kurz drücken ->mit Poti Job wählen (C1 bis C10) -> Parameter wählen/einstellen -> Taste Job kurz (richtige Zahl?) dann 4 Sek lang, bis Anzeige blinkt. - Seite 11 5. Wählen Sie das Schweißverfahren aus, siehe unten, 6. Wenn der Schweißvorgang abgeschlossen ist, schließen Sie den Argon-flasche und schalten Sie das Schweißgerät aus. 1.3 DC WIG SCHWEISSEN 1. Schalter 13 auf Position »HF TIG« oder »LIFT TIG«, 2. Schalter 6 auf "Pulse off" und Schalter 12 auf "DC " stellen, 3.
- Seite 12 Basis- und Impulsstromeinstellungen 1. Schalter 13 auf Position »HF TIG« oder »LIFT TIG«, 2. Stellen Sie den Schalter 6 auf "Pulse ON", 3. Stellen Sie den Schalter 12 auf "DC", 4. Wählen Sie mit dem Schalter 8 die Position "Puls Peak AMPS (%)" aus und stellen Sie mit dem Drehregler 9 den Impulsstrom ein, mit dem Schalter 8 wählen Sie die Position »Peak Time ON(%)«...
-
Seite 13: Positionen Auf Der Schweisskurve
POSITIONEN AUF DER SCHWEISSKURVE Das INV185PACDC zählt zu den modernsten WIG Schweißgeräten, denn es bietet Ihnen zahlreiche WIG-Funktionen mit digitaler Steuerung an. Sie können mit dem Gerät die komplette Schweißrampe vom Gasvor- und Gasnachlaufzeit, Stromanstieg und Stromsenkung, Pulsschweißen (Pulsstrom, Pulsbreite, Pulsfrequenz), AC Frequenz und AC Balance bis ins Detail einstellen. -
Seite 14: Negative Verbindung
2. SCHWEISSEN MIT BESCHICHTETER ELEKTRODE 1. Stellen Sie den Schalter 13 auf "MMA - (Symbol)" 2. Stellen Sie mit der Taste 9 den gewünschten Schweißstromwert ein 3. Achten Sie auf positive und negative Bindungen. Verschiedene Arten von Elektroden erfordern unterschiedliche Polaritäten, siehe Herstelleranweisungen für Elektroden. a. -
Seite 15: Fehlersuche Und Fehlerbechebung
FEHLERSUCHE UND FEHLERBECHEBUNG Fehler Ursache Behebung Die Stromanzeige ist 1. Kein Strom 1. Überprüfen Sie den ausgeschaltet 2. Die Verbindung mit dem Eingangsstrom Schweißgerät ist nicht hergestellt 2. Ersetzen Sie die Sicherung Der Lüfter dreht sich nicht 1. Der Lüfter ist ausgeschaltet 1.
