ORIGINALBETRIEBSANLEITUNG

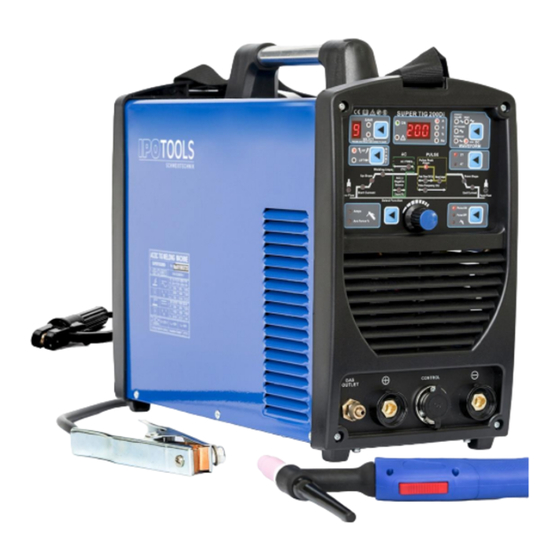

IPOTOOLS Inverter Schweißgerät
WIG 200DI ACDC IGBT Digital
IPO Technik-Handels GmbH
Otto-Lilienthal-Str. 4
88046 Friedrichshafen
Deutschland
W: www.ipotechnik.de
E: info@ipotechnik.de
Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden
haben. Bevor Sie mit dem Nutzen des Produktes beginnen, bitten wir Sie die
Bedienungsanleitung und die einbehaltenen Sicherheitshinweise gründlich zu
lesen und zu befolgen.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IPOTOOLS WIG 200DI ACDC IGBT Digital
Inhaltszusammenfassung für IPOTOOLS WIG 200DI ACDC IGBT Digital
- Seite 1 ORIGINALBETRIEBSANLEITUNG IPOTOOLS Inverter Schweißgerät WIG 200DI ACDC IGBT Digital IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Deutschland W: www.ipotechnik.de E: info@ipotechnik.de Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Bevor Sie mit dem Nutzen des Produktes beginnen, bitten wir Sie die Bedienungsanleitung und die einbehaltenen Sicherheitshinweise gründlich zu...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE ........................3 TECHNISCHE DATEN ..........................6 ARBEITSBEDINGUNGEN UND ARBEITSUMFELD .................. 7 VOR DER INBETRIEBNAHME ........................ 7 GRAFISCHE DARSTELLUNG ........................8 SCHWEISSARTEN ..........................10 POSITIONEN AUF DER SCHWEISSKURVE ................... 12 FEHLERSUCHE UND FEHLERBECHEBUNG ..................14... -
Seite 3: Sicherheitshinweise
Sehr geehrter Kunde! Danke, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Für den sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts, lesen Sie bitte die Anweisungen sorgfältig. Für eine sichere Arbeit, befolgen Sie die Anweisungen! SICHERHEITSHINWEISE Achtung: ein unsachgemäßer Gebrauch eines Schweißgeräts kann zu Verletzungen oder zum Tod führen. -
Seite 4: Wichtige Warnungen
Schuhe sollten geschlossen und hoch sein. Die Verwendung von Handschuhen, Kopfbedeckungen, Schutzmasken und Lederschürzen ist obligatorisch. Niedrige Stiefel, künstliche Anzüge und kurze Handschuhe sind zum Schweißen nicht geeignet. • Während des Schweißens, tragen Sie immer eine Schweißmaske mit entsprechenden Augenschutz. Da es währen des Schweißens auch zu Funken kommen kann, sorgen Sie für entsprechenden Schutz - auch unter der Schweißmaske. -
Seite 5: Zweck Und Verwendung
Bei einem Unfall sofort den Stecker des Anschlusskabels herausziehen! ZWECK UND VERWENDUNG IPOTOOLS AC DC 200DI ist ein Schweißgerät mit drei Schweißfunktionen. Sie können es für DC MMA, AC WIG und DC / PULSE WIG-Schweißen verwenden. Jede andere Verwendung kann die Sicherheit des Schweißers gefährden oder das Gerät beschädigen! Dieses Gerät darf nur in Übereinstimmung... -
Seite 6: Technische Daten
TECHNISCHE DATEN AC220/230/240V 50Hz Eingangsspannung Leerlaufspannung Zündung HF Zündung oder Touch-Zündung Anfangs/Endzeitpunkt des 0-10s Gasflusses Effizienz >=80% Gewicht ca. 15kg Isolierklasse IP21S Maße ca. (LxBxH) 410x190x320mm Schweißstrom 20-160A Intermittenz @160A Arc force 1-100% DC TIG Schweißstrom 5-200A Intermittenz @210A Anfangs/Endzeitpunkt des Stroms 0-10s (Steigerung / Fall) Anfangs-/End-strom... -
Seite 7: Arbeitsbedingungen Und Arbeitsumfeld
ARBEITSBEDINGUNGEN UND ARBEITSUMFELD 1. Arbeitsbedingungen • Spannung, Energiequelle: AC 220 V/230V/240V • Frequenz: 50/60Hz • Zuverlässige Erdung 2. Arbeitsumfeld • Relative Luftfeuchtigkeit: nicht mehr als 90 % • Umgebungstemperatur: -10℃ ~ 40℃ • Die Schweißstelle darf keine schädlichen Gase, Chemikalien, Schimmel oder brennbare Stoffe, explosive oder korrosive Medien enthalten. -
Seite 8: Grafische Darstellung
GRAFISCHE DARSTELLUNG 1. Speichern der aktuellen Schweißparameter, Anzeige des aktuellen Speicherplatzes * 2. Anzeige der Werte des aktuell ausgewählten Parameters 3. Auswahl der Parameter aus der Schweißkurve. 4. Licht: Einschaltanzeige 5. Anzeige, welcher Parameter gerade eingestellt wird: A - Schweißstrom S - Zeit in Sekunden (Start- und End-strom oder Start- und End-gas) % - AC Reinigungseffekt oder % der Zeit des ersten oder zweiten Schweißstroms Hz - Puls- oder AC-Frequenz... - Seite 9 15. Anschluss "+" 16. Anschluss "-" 17. Gasanschluss für WIG-Brenner 18. Kontrollstecker für den WIG-Brenner 20. Ein / Aus-Schalter 21. Einlass für Schutzgas 22. Verbindungskabel 23. Sicherheitserdung 24. Lüfter...
-
Seite 10: Schweissarten
SCHWEISSARTEN 1.1 WIG 1.1 REINIGUNG DES WERKSTÜCKES VOR DEM SCHWEIßEN WIG-Schweißen ist sehr empfindlich gegenüber Oberflächenkontamination. Deshalb müssen Werkstücke vor dem Schweißen von Fett, Farbe und Verunreinigungen gereinigt werden 1.2 DC WIG SCHWEISSEN 1. Schließen Sie die Schutzgaszuleitung an den Anschluss 21 auf der Rückseite des Schweißgeräts an und verwenden Sie die beigefügten Klemmen. - Seite 11 3. Schalter 10 auf "Pulse off" und Schalter 7 auf "DC " stellen. 4. Gasprüfung: Schalten Sie das Gerät mit dem Schalter 20 ein, öffnen Sie die Flaschenschraube der Argonflasche und stellen Sie den entsprechenden Gasfluss am Druckminderer ein. Beim Drücken der Taste auf dem Brenner muss sich das Magnetventil im Gerät öffnen und das Gas muss aus der Brennerdüse laufen.
-
Seite 12: Positionen Auf Der Schweisskurve
POSITIONEN AUF DER SCHWEISSKURVE Das SUPERTIG 200DI zählt zu den modernsten WIG Schweißgeräten, denn es bietet Ihnen zahlreiche WIG-Funktionen mit digitaler Steuerung an. Sie können mit dem Gerät die komplette Schweißrampe vom Gasvor- und Gasnachlaufzeit, Stromanstieg und Stromsenkung, Pulsschweißen (Pulsstrom, Pulsbreite, Pulsfrequenz), AC Frequenz und AC Balance bis ins Detail einstellen. -
Seite 13: Negative Verbindung
1.4 AC WIG 1. Stellen Sie den Schalter 11 auf "HF TIG", den Schalter 7 auf "AC wave form", den Schalter 10 auf "off", schließen Sie das Gaszuflußrohr an den Anschluss 21 auf der Hinterseite des Geräts. 2. Der Anschlussvorgang ist der gleiche wie bei 1.1 3. -
Seite 14: Fehlersuche Und Fehlerbechebung
FEHLERSUCHE UND FEHLERBECHEBUNG Fehler Ursache Behebung Die Stromanzeige ist 1. Kein Strom 1. Überprüfen Sie den ausgeschaltet 2. Die Verbindung mit dem Eingangsstrom Schweißgerät ist nicht hergestellt 2. Ersetzen Sie die Sicherung Der Lüfter dreht sich nicht 1. Der Lüfter ist ausgeschaltet 1.
