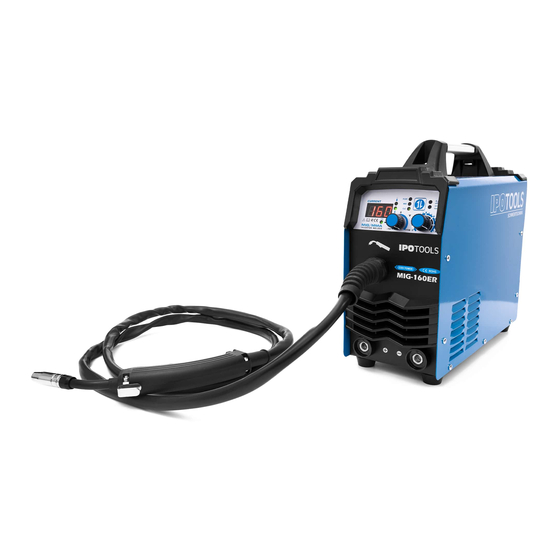

IPOTOOLS MIG-160ER Betriebsanleitung
Vorschau ausblenden Andere Handbücher für MIG-160ER:

Werbung

B E T R I E B S A N L E I T U N G
I P O T OOL S MI G- 1 6 0 E R
V i e l e n D a n k f ü r i h r e n t g e g e n g e b r a c h t e s V e r t r a u e n . B e v o r S i e mi t d e r N u t z u n g
d e s P r o d u k t e s b e g i n n e n , b i t t e n w i r S i e d i e B e d i e n u n g s a n l e i t u n g u n d d i e
b e i n h a l t e n d e n S i c h e r h e i t s h i n w e i s e g r ü n d l i c h z u l e s e n u n d z u b e f o l g e n .
D i e s e A n l e i t u n g g i l t f ü r P r o d u k t e d e r Ma r k e I P O T O O L S ,
d i e i n E u r o p a e r w o r b e n w u r d e n .
I P O T e c h n i k - H a n d e l s G mb H
O t t o - L i l i e n t h a l - S t r . 4
8 8 0 4 6 F r i e d r i c h s h a f e n
D e u t s c h l a n d
D e u t s c h l a n d :
W: w w w . i p o t o o l s . d e
E : i n f o @ i p o t o o l s . d e
E :

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IPOTOOLS MIG-160ER

  • Seite 1 B E T R I E B S A N L E I T U N G I P O T e c h n i k - H a n d e l s G mb H O t t o - L i l i e n t h a l - S t r . 4 8 8 0 4 6 F r i e d r i c h s h a f e n D e u t s c h l a n d D e u t s c h l a n d :...
  • Seite 2: Inhaltsverzeichnis

    MIG-160ER INHALT HAUPTFUNKTIONEN ..........................2 SICHERHEITSHINWEISE ........................3 TEHNISCHE DATEN ..........................5 ARBEITSBEDINGUNGEN UND ARBEITSUMFELD ................6 VOR DER INBETRIEBNAHME ....................... 6 GRAFISCHE DARSTELLUNG ........................ 7 ANBRINGEN DES SCHWEISSDRAHTS ....................8 ANSCHLUSS UND EINSTELUNGEN ..................... 9 MIG/MAG Schweißen mit / ohne Gas ....................9 MMA / E-Hand Schweißen .........................
  • Seite 3: Hauptfunktionen

    MIG-160ER Sehr geehrter Kunde! Danke, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Die IPOTOOLS Schweißgeräte sind für den Privatanwender im Hobby-Bereich geeignet. Für den sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts lesen Sie bitte die Anweisungen sorgfältig. Für eine sichere Arbeit befolgen Sie die Anweisungen!
  • Seite 4: Sicherheitshinweise

    MIG-160ER SICHERHEITSHINWEISE Achtung: ein unsachgemäßer Gebrauch eines Schweißgeräts kann zu Verletzungen oder zum Tod führen. Schließen Sie das Schweißgerät nur an einer zuverlässigen Energiequelle an. Diese Information ist auf dem Typenschild der Schweißmaschine angegeben. Beim Schweißen im Außenberiech verwenden Sie nur ein Verlängerungskabel, das für diesen Zweck vorgesehen ist.
  • Seite 5 MIG-160ER Es ist nicht erlaubt an oder auf Behältern zu schweißen, in denen Gas, Öl, Farbe etc.  aufbewahrt wurde, Schwierige Schweißarbeiten sollte immer ein Schweißer mit A-test durchführen,  Personen mit einem Herzschrittmacher sollten sich vor dem Schweißen von einem Arzt ...
  • Seite 6: Tehnische Daten

    MIG-160ER ZWECK UND VERWENDUNG IPOTOOLS MIG160R ist ein Schweißgerät mit zwei Schweißfunktionen. Sie können es für MMA und MIG/MAG verwenden. Jede andere Verwendung kann die Sicherheit des Schweißers gefährden oder das Gerät beschädigen! Dieses Gerät darf nur in Übereinstimmung mit dieser Bedienungsanleitung verwendet werden! Schäden am Gerät, die sich aus der unsachgemäßen Verwendung ergeben bzw.
  • Seite 7: Arbeitsbedingungen Und Arbeitsumfeld

    MIG-160ER ARBEITSBEDINGUNGEN UND ARBEITSUMFELD 1. Arbeitsbedingungen Spannung, Energiequelle: AC 220 V/230V/240V,   Frequenz: 50/60Hz, Zuverlässige Erdung.  2. Arbeitsumfeld Relative Luftfeuchtigkeit: nicht mehr als 90 %,   Umgebungstemperatur: -10℃ ~ 40℃,  Die Schweißstelle darf keine schädlichen Gase, Chemikalien, Schimmel oder brennbare Stoffe, explosive oder korrosive Medien enthalten.
  • Seite 8: Grafische Darstellung

    MIG-160ER GRAFISCHE DARSTELLUNG Beschreibung der Vorder- & Hinterseite sowie des Bedienfeldes am Gerät: 1. Digitalanzeige: Amper 2. Überlastungsanzeige 3. Auswahltaste: FLUX / MIX / Co2 / LIFT TIG / MMA 4. Steuertaste: Drahtantrieb / Amperzahl 5. Steuertaste: Spannung (Abweichung +/- 10V)
  • Seite 9: Anbringen Des Schweissdrahts

    MIG-160ER 6. Bedienfeld 7. Anschluss "+" 8. Anschluss "-" 9. Ein / Aus-Schalter 10. Anschluss Kabel 11. Gaseinlass "+" Pol "-" Pol Sterngriff * Drahtaufnahmebolzen *Beim Anbringen des Schweißdrahts den Sterngriff nicht zu fest anziehen! ANBRINGEN DES SCHWEISSDRAHTS - Öffnen Sie die Tür an der Seite des Geräts, bewegen Sie den Sterngriff zu sich und heben Sie den Deckel des Spannsystems.
  • Seite 10: Anschluss Und Einstelungen

    MIG-160ER - Führen Sie den Schweißdraht in die rechte Öffnung des Drahtvorschubes, über die Drahtvorschubrolle in die linke Öffnung des Drahtvorschubes. - Schließen Sie den Deckel des Spannsystems bewegen Sie den Sterngriff von sich so, dass der Deckel verriegelt wird. Stellen Sie mit dem Sterngriff den Spanner ein (z.B. bei 0,9mm Draht auf 3,5) Drehen Sie den Spanner nicht über den Wert 5!
  • Seite 11: Mma / E-Hand Schweißen

    MIG-160ER angepasst, was Ihnen beim Schweißvorgang hilft, die besten Ergebnisse zu erzielen. Mit der Steuertaste (4) stellen Sie den entsprechenden Schweißstrom ein, dieser wird in der Regel beim Fülldrahtschweißen im Bereich ca. 80A eingestellt. Danach stellen Sie noch die Steuertaste (5) in die Mitte.
  • Seite 12: Schweißtipps

    MIG-160ER Elektrode POSITIV / Werkstück NEGATIV - basische und hochlegierte Elektrodentypen. Netzkabel an entsprechende Spannung und Stromquelle anschließen und sicherstellen, dass das Kabel festsitzt. Das Gerät kann nun eingeschaltet werden, indem Sie den Ein-Aus-Schalter auf der Rückseite bedienen und es dadurch in Betrieb bringen.
  • Seite 13: Mig Mag Schweissen - Welches Draht

    MIG-160ER MIG MAG SCHWEISSEN – WELCHES DRAHT? Ein MIG Schweißdraht ist bei Lichtbogenschweißen unverzichtbar, denn dieser wird während des Schweißens in die Konstruktion eingebracht und schafft dadurch eine starke Verbindung. MIG Schweißdrähte befinden sich auf Drahtrollen und werden je nach Material, Rollen- und Drahtdurchmesser unterschieden.
  • Seite 14: Fehlersuche Und Fehlerbechebung

    MIG-160ER FEHLERSUCHE UND FEHLERBECHEBUNG Unsere Schweißgeräte werden vor der Versendung immer getestet und kalibriert. Jede nicht autorisierte Modifikation des Gerätes ist damit untersagt und wirkt damit negativ auf die Garantie! Die Modifikationen können nur von Techniker der Verkaufsfirma unternommen werden! Die Betriebsanleitung muss sorgfältig gelesen werden das es zur keinen, nicht vorgesehen,...
  • Seite 15 MIG-160ER Schlauch ist nicht dicht Schlauchklemmen befestigen Kein Drahtvorschub Mikroschalter im Brenner oder Überbrückung der zwei kleinen bei laufendem Lüfter Steuerleitung im Schlauchpaket Kontakte im Zentralanschluss defekt mit Drahtstück Steuerplatine defekt Steuerplatine erneuern Feinsicherung am Steuer Trafo Feinsicherung auswechseln (1 defekt A, träge)
  • Seite 16: Fachgerechte Entsorgung

    1. HERSTELLER GEWÄHRLEISTUNG IPO Technik-Handels GmbH gewährt allen Kunden eine Garantie für sämtliche Schweißgeräte und/oder Plasmaschneider, die unmittelbar von IPO Technik-Handels GmbH der Marke IPOTOOLS erworben wurden. Für alle Geräte gilt eine 2-jährige gesetzliche Gewährleistung ab dem Rechnungsdatum unter der unten angegebenen Garantiebedienungen und sofern sie nicht auf falsche oder unsorgfältige Handhabung...
  • Seite 17: Persönlicher Geltungsbereich

    2.1. Sachlicher Geltungsbereich Die siebenjährige Garantie gilt nur für elektronische Schweißgeräte und Plasmaschneider der Marke IPOTOOLS, die ab dem 29.04.2021 durch IPO Technik-Handels GmbH ausgeliefert wurden. Die Garantie gilt nicht für Geräte, die als B-Ware bzw. als gebrauchte Geräte verkauft wurden.
  • Seite 18 MIG-160ER Die Garantie gewährt einen Anspruch auf kostenlose Reparatur etwa beschädigter Teile, die von der Garantie umfasst werden. 2.4. Nachlieferungsbefugnis IPO Technik-Handels GmbH ist berechtigt, anstelle der Reparatur ein neues Gerät zu liefern. 2.5. Ersetzungsbefugnis bei Auslaufmodellen Wird ein baugleiches Gerät im Zeitpunkt der Geltendmachung des Garantiefalles von IPO Technik- Handels GmbH oder dem Hersteller des Gerätes nicht mehr vertrieben, so ist IPO Technik-Handels...
  • Seite 19: Garantieausschluss

    MIG-160ER Weicht der Sitz des Käufers im Zeitpunkt des Garantiefalles von seinem Sitz im Zeitpunkt des Kaufes ab, und liegt der Sitz im Zeitpunkt des Garantiefalles nicht in einem Mitgliedstaat der Europäischen Union, so trägt IPO Technik-Handels GmbH nur die Kosten der Rücksendung, die entstehen würden, wenn eine Rücksendung an den Sitz des Käufers im Zeitpunkt des Kaufvertragsabschlusses erfolgen...
