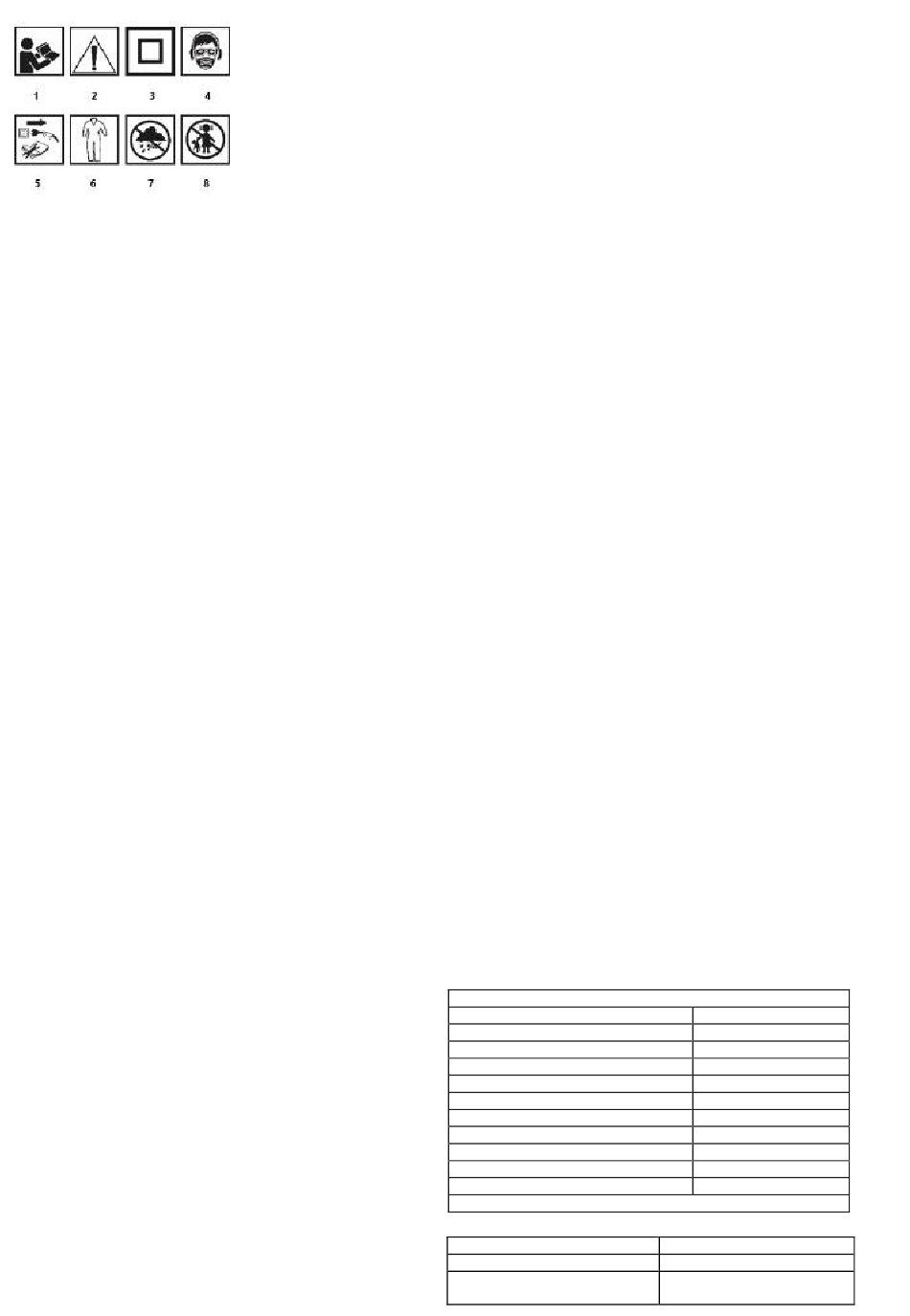

EXPLICAÇÃO DOS PICTOGRAMAS UTILIZADOS:
1.NOTA: Tomar precauções especiais!
2. ler o manual de instruções, respeitar as advertências e as
condições de segurança nele contidas!
3. segunda classe de proteção.
4. utilizar equipamento de proteção individual (óculos de segurança,
proteção auricular, máscara antipoeiras).
5. desligar a unidade antes da reparação.
6. utilizar vestuário de proteção.
7. proteger a unidade da humidade.
8. manter as crianças afastadas da ferramenta.
EQUIPAMENTOS E ACESSÓRIOS
• Superfície de trabalho triangular, (montada na máquina) triangular
alongada, e superfície de trabalho de precisão alongada
• Recipiente com saco de recolha de pó
• Papel de lixa, para cada pé de trabalho (várias gradações - 9
unidades).
• Parafusos de fixação dos pés
PREPARAÇÃO PARA O TRABALHO
SELECÇÃO DO PAPEL ABRASIVO
A lixa de grão mais grosso é adequada para desbastar a maioria dos
materiais, enquanto a lixa de grão mais fino é utilizada para trabalhos
de acabamento.
• Quando a superfície não estiver nivelada, o trabalho deve
começar com papel de granulação grossa e continuar até a
superfície ficar uniforme.
• Em seguida, utilize papel de granulação média para remover as
marcas deixadas pelo papel de granulação grossa.
• Por último, utilize papel de grão fino para a operação de
acabamento.
APLICAÇÃO DE LIXAS
A lixadeira tem um pé de lixa com um fecho do tipo Velcro, que
permite mudar a folha de lixa de forma fácil e rápida.
• Aproxime a lixa da almofada de lixar Figura A6 de modo a que
os seus orifícios fiquem alinhados com os da almofada de lixar e
pressione para baixo para garantir uma extração eficaz do pó.
• Para retirar a lixa, incline-a para um lado e puxe-a.
Utilize papel abrasivo perfurado para que o pó possa chegar ao
sistema de extração de pó através dos orifícios na base de
trabalho. Antes de cada mudança de papel abrasivo, limpe a
almofada de lixa, removendo o pó e quaisquer contaminantes da
almofada com uma escova ou pincel, por exemplo.
Além disso, a lixadeira dispõe ainda de grampos de fixação da lixa
para pés quadrados ou rectangulares quando se utiliza lixa não
concebida para fixação com velcro.
• Selecionar a graduação da folha de lixa adequada ao trabalho
planeado.
• Para amolecer o papel, esfregue o lado liso contra uma borda,
como uma mesa.
• Colocar a lixa no pé de lixa (A5).
• Certifique-se de que os orifícios da lixa e do pé de trabalho (A5)
se sobrepõem totalmente.
• Aperte os grampos do acessório de lixa.
• Certifique-se de que a lixa está bem presa.
A folha de lixa deve encaixar firmemente no pé da máquina de
lixar. Não pode haver qualquer folga. Se a folha de lixa se soltar
durante a lixagem, é necessário eliminar a folga, o que
prolongará consideravelmente a vida útil da tira de lixa no local.
EXTRACÇÃO DE POEIRAS
A lixadeira orbital está equipada com uma caixa de recolha de pó para
manter a superfície da peça de trabalho limpa.
• Insira o suporte do recipiente de pó Fig. A3 no encaixe da saída
de pó Fig. A4 e fixe-o.
Verifique se o contentor de pó está bem encaixado no orifício de
saída de pó, puxando ligeiramente o contentor de pó (o
contentor de pó está selado com um O-ring de borracha).
Funcionamento e manutenção do triturador
LIGADO/DESLIGADO
A tensão de rede deve corresponder à tensão indicada na placa
de caraterísticas do moinho.
Ligar - colocar o botão de comutação no pos. I, fig. B1.
Desligar - colocar o interrutor na posição O. O . fig. B1
TRABALHAR COM UMA LIXADORA ORBITAL
• Durante o funcionamento, toda a superfície de retificação do pé de
trabalho deve assentar sobre a superfície de trabalho.
• Aplicar uma pressão moderada na rebarbadora, movendo-a sobre
a peça de trabalho num movimento rotativo, quer transversal quer
longitudinalmente.
• Utilize uma lixa de grão grosso para trabalhos grosseiros e uma
lixa de grão fino para trabalhos de acabamento. É melhor
selecionar o tipo de lixa por tentativa e erro.
• Quando terminar o polimento, reduza a pressão sobre a lixadora
e levante-a acima da superfície de trabalho e só depois a desligue.
MANUTENÇÃO DA OPERAÇÃO
Desligue o cabo de alimentação da tomada de corrente antes de
3 peças. efetuar qualquer instalação, ajuste, reparação ou operação.
1 unidade.
MANUTENÇÃO E ARMAZENAMENTO
• Recomenda-se a limpeza do aparelho imediatamente após cada
utilização.
2 unid.
• Não utilizar água ou outros líquidos para a limpeza.
• Limpar o aparelho com uma escova ou soprar com ar comprimido
a baixa pressão. Não utilize produtos de limpeza ou solventes,
pois estes podem danificar as peças de plástico.
• Limpe regularmente as ranhuras de ventilação na caixa do motor
para evitar o sobreaquecimento da unidade.
• Se ocorrerem faíscas excessivas no comutador, mande verificar o
estado das escovas de carvão do motor por um técnico
qualificado.
• Guarde sempre o aparelho num local seco e fora do alcance das
crianças.
TROCA/TROCA DE TAXA DE TRABALHO
Em função das suas necessidades e do tipo de trabalho a efetuar,
utilizar o pé de trabalho adequado. Os tipos de pés de trabalho da
máquina estão representados na Fig. B 3, 4, 5.
• Retirar os parafusos que fixam o pé de trabalho (fig. B2).
• Retirar e substituir o pé.
• Apertar os parafusos de fixação.
Um pé de apoio danificado deve ser imediatamente substituído.
SUBSTITUIÇÃO DE ESCOVAS DE CARVÃO
As escovas de carvão gastas (com menos de 5 mm), queimadas
ou rachadas do motor devem ser substituídas imediatamente.
Substituir sempre as duas escovas ao mesmo tempo.
A substituição das escovas de carvão por peças originais só
deve ser efectuada por um técnico qualificado.
Qualquer defeito deve ser corrigido pelo serviço de assistência
autorizado do fabricante
DADOS DE CLASSIFICAÇÃO
Tensão de alimentação
Frequência de alimentação
Potência nominal
Comprimento do cabo de alimentação
Velocidade máxima em vazio
Dimensão do pé de mó
Classe de proteção
Grau de proteção IP
Massa
Ano de produção
59G336 indica tanto o tipo como a designação da máquina
DADOS SOBRE RUÍDO E VIBRAÇÕES
Nível de pressão sonora
Nível de potência sonora
Valores
vibração
47
Lixadeira orbital aleatória 59G336
Parâmetro
Lp
Lw
de aceleração da
a
h
Valor
230 V AC
50 Hz
180 W
≥3m
-1
13000 min
140x140x80 mm
II
IPX0
1,03 kg
2025
= 81 dB(A) K= 3 dB(A)
A
= 92 dB(A) K= 3 dB(A)
A
2 2
= 5,7 m/s K= 1,5 m/s
