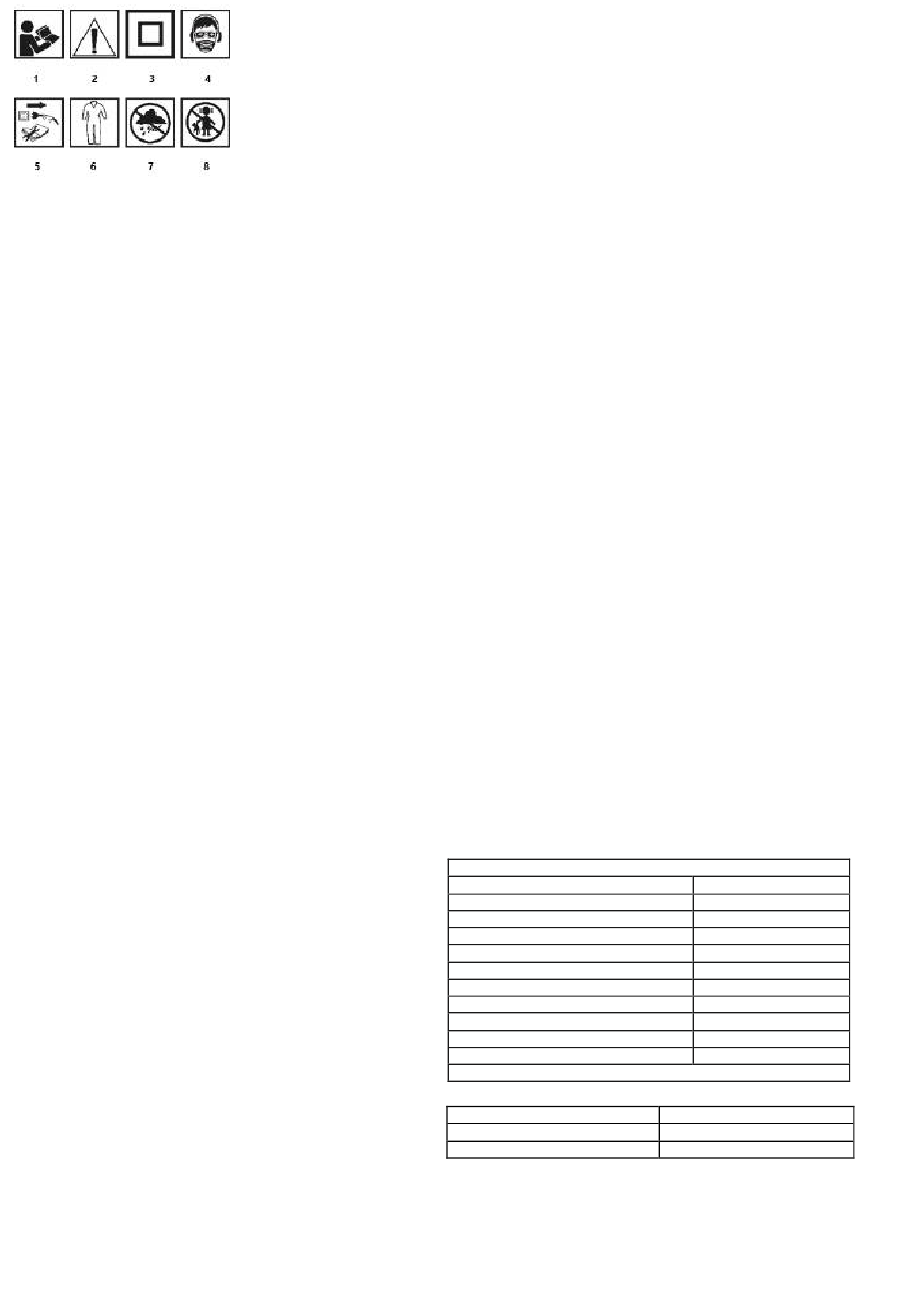

1.UPOZORNĚNÍ: Dbejte zvláštních bezpečnostních opatření!
2. Přečtěte si návod k obsluze, dodržujte v něm uvedená upozornění
a bezpečnostní podmínky!
3.Druhá třída ochrany.
4.Používejte osobní ochranné pomůcky (ochranné brýle, ochrana
sluchu, protiprachová maska).
5.Před opravou jednotku odpojte.
6.Používejte ochranný oděv.
7.Chraňte jednotku před vlhkostí.
8.Dbejte na to, aby se k nářadí nepřibližovaly děti.
VYBAVENÍ A PŘÍSLUŠENSTVÍ
• Trojúhelníková pracovní plocha, (připevněná ke stroji) podlouhlá
trojúhelníková a podlouhlá přesná pracovní plocha 3 ks.
• Nádoba s vakem na prach
• Brusný papír, pro každou pracovní patku (různé stupně - 9 ks.
• Šrouby pro upevnění nožiček
PŘÍPRAVA NA PRÁCI
VÝBĚR BRUSNÉHO PAPÍRU
Brusný papír s hrubší zrnitostí je vhodný pro hrubování většiny
materiálů, zatímco papír s jemnější zrnitostí se používá pro
dokončovací práce.
• Pokud není povrch rovný, je třeba začít pracovat s hrubozrnným
papírem a pokračovat, dokud nebude povrch rovný.
• Poté odstraňte stopy po hrubém papíru pomocí středně hrubého
papíru.
• Nakonec použijte jemnozrnný papír pro dokončovací operace.
POUŽITÍ BRUSNÉHO PAPÍRU
Bruska má brusnou patku s tzv. suchým zipem, který umožňuje
snadnou a rychlou výměnu brusného papíru.
• Přibližte brusný papír k brusnému talíři Obrázek A6 tak, aby se
jeho otvory shodovaly s otvory brusného talíře, a přitlačte jej,
abyste zajistili účinné odsávání prachu.
• Chcete-li brusný papír vyjmout, nakloněte jej na jednu stranu a
poté vytáhněte.
Používejte perforovaný brusný papír, aby se prach mohl dostat
do systému odsávání prachu otvory v pracovní patce. Před
každou výměnou brusného papíru vyčistěte brusný talíř tak, že z
něj například kartáčem nebo štětcem odstraníte prach a veškeré
nečistoty.
Bruska je navíc vybavena upínacími svorkami na brusný papír pro
čtvercové nebo obdélníkové patky, pokud používáte brusný papír,
který není určen k upevnění na suchý zip.
• Zvolte brusný papír odpovídající plánované práci.
• Chcete-li papír změkčit, otřete jeho hladkou stranu o nějakou
hranu, například o stůl.
• Brusný papír nasaďte na brusnou patku (A5).
• Dbejte na to, aby se otvory v brusném papíru a pracovní patce
(A5).zcela překrývaly.
• Utáhněte svorky nástavce brusného papíru.
• Ujistěte se, že je brusný papír pevně připevněn.
Brusný papír musí těsně přiléhat k patce brusky. Nesmí mít
žádnou vůli. Pokud se papír při broušení vytrhne, je třeba vůli
odstranit, čímž se výrazně prodlouží životnost brusného pásu na
místě.
ODSÁVÁNÍ PRACHU
Orbitální bruska je vybavena boxem na zachytávání prachu, který
udržuje povrch obrobku čistý.
• Vložte držák nádoby na prach obr. A3 do výstupního otvoru pro
prach obr. A4 a zajistěte jej.
Lehkým zatažením za nádobu na prach zkontrolujte, zda je
nádoba na prach pevně usazena na výstupním otvoru (nádoba
na prach je utěsněna gumovým O-kroužkem).
Obsluha a údržba brusky
ZAPNUTO/VYPNUTO
Síťové napětí musí odpovídat napětí uvedenému na typovém
štítku brusky.
Zapnutí - přepněte spínací tlačítko do polohy. I, obr. B1.
Vypnutí - přepněte přepínač do polohy pos. O . obr. B1
PRÁCE S ORBITÁLNÍ BRUSKOU
• Během práce musí celá brusná plocha pracovní patky spočívat na
pracovní ploše.
• Na brusku mírně tlačte a pohybujte s ní po obrobku rotačním
pohybem v příčném nebo podélném směru.
• Pro hrubé práce používejte hrubozrnný brusný papír a pro
dokončovací práce jemnozrnný brusný papír. Typ brusného papíru
je nejlépe zvolit metodou pokusu a omylu.
• Při dokončování leštění snižte tlak na brusku, zvedněte ji nad
pracovní plochu a teprve poté ji vypněte.
PROVOZNÍ ÚDRŽBA
Před jakoukoli instalací, seřizováním, opravou nebo obsluhou
odpojte napájecí kabel od síťové zásuvky.
ÚDRŽBA A SKLADOVÁNÍ
• Doporučujeme přístroj po každém použití ihned vyčistit.
• K čištění nepoužívejte vodu ani jiné kapaliny.
• Jednotku vyčistěte kartáčem nebo vyfoukejte nízkotlakým
1 ks.
stlačeným vzduchem. Nepoužívejte žádné čisticí prostředky ani
rozpouštědla, protože by mohly poškodit plastové díly.
2 ks.
• Pravidelně čistěte větrací otvory v krytu motoru, abyste zabránili
přehřátí jednotky.
• Pokud se na komutátoru objeví nadměrné jiskření, nechte
kvalifikovanou osobou zkontrolovat stav uhlíkových kartáčů
motoru.
• Přístroj vždy skladujte na suchém místě mimo dosah dětí.
VÝMĚNA/VÝMĚNA PRACOVNÍ SAZBY
V závislosti na vašich potřebách a typu prováděné práce použijte
vhodnou pracovní patku. Typy pracovních patek na stroji jsou
znázorněny na obr. B 3, 4, 5.
• Vyšroubujte šrouby upevňující pracovní patku (obr. B2).
• Vyjměte a vyměňte patku.
• Utáhněte upevňovací šrouby.
Poškozenou pracovní patku je třeba okamžitě vyměnit.
VÝMĚNA UHLÍKOVÝCH KARTÁČŮ
Opotřebované (kratší než 5 mm), spálené nebo prasklé uhlíkové
kartáče motoru je nutné okamžitě vyměnit. Vyměňte vždy oba
kartáče současně.
Výměnu uhlíkových kartáčů smí provádět pouze kvalifikovaná
osoba s použitím originálních dílů.
Případné závady by mělo odstranit autorizované servisní oddělení
výrobce.
ÚDAJE O HODNOCENÍ
Napájecí napětí
Napájecí frekvence
Jmenovitý výkon
Délka přívodního kabelu
Maximální otáčky naprázdno
Rozměr brusné patky
Třída ochrany
Stupeň ochrany IP
Hromadné
Rok výroby
ÚDAJE O HLUKU A VIBRACÍCH
Hladina akustického tlaku
Hladina akustického výkonu
Hodnoty zrychlení vibrací
Informace o hluku a vibracích
Hladinu emisí hluku zařízení popisují: hladina vyzařovaného
akustického tlaku Lp
označuje nejistotu měření). Vibrace vyzařované zařízením jsou
popsány hodnotou zrychlení vibrací a
měření).
Hladina emise akustického tlaku Lp
a hodnota zrychlení vibrací a
Lw
A
19
Náhodná orbitální bruska 59G336
Parametr
59G336 označuje typ i označení stroje
Lp = 81 dB(A) K= 3 dB(A)
A
Lw = 92 dB(A) K= 3 dB(A)
A
a = 5,7 m/s
h
a hladina akustického výkonu Lw
A
(kde K znamená nejistotu
h
, hladina akustického výkonu
A
uvedené v tomto návodu byly
h
Hodnota
230 V AC
50 Hz
180 W
≥3m
-1
13000 min
140x140x80 mm
II
IPX0
1,03 kg
2025
2 2
K= 1,5 m/s
(kde K
A
