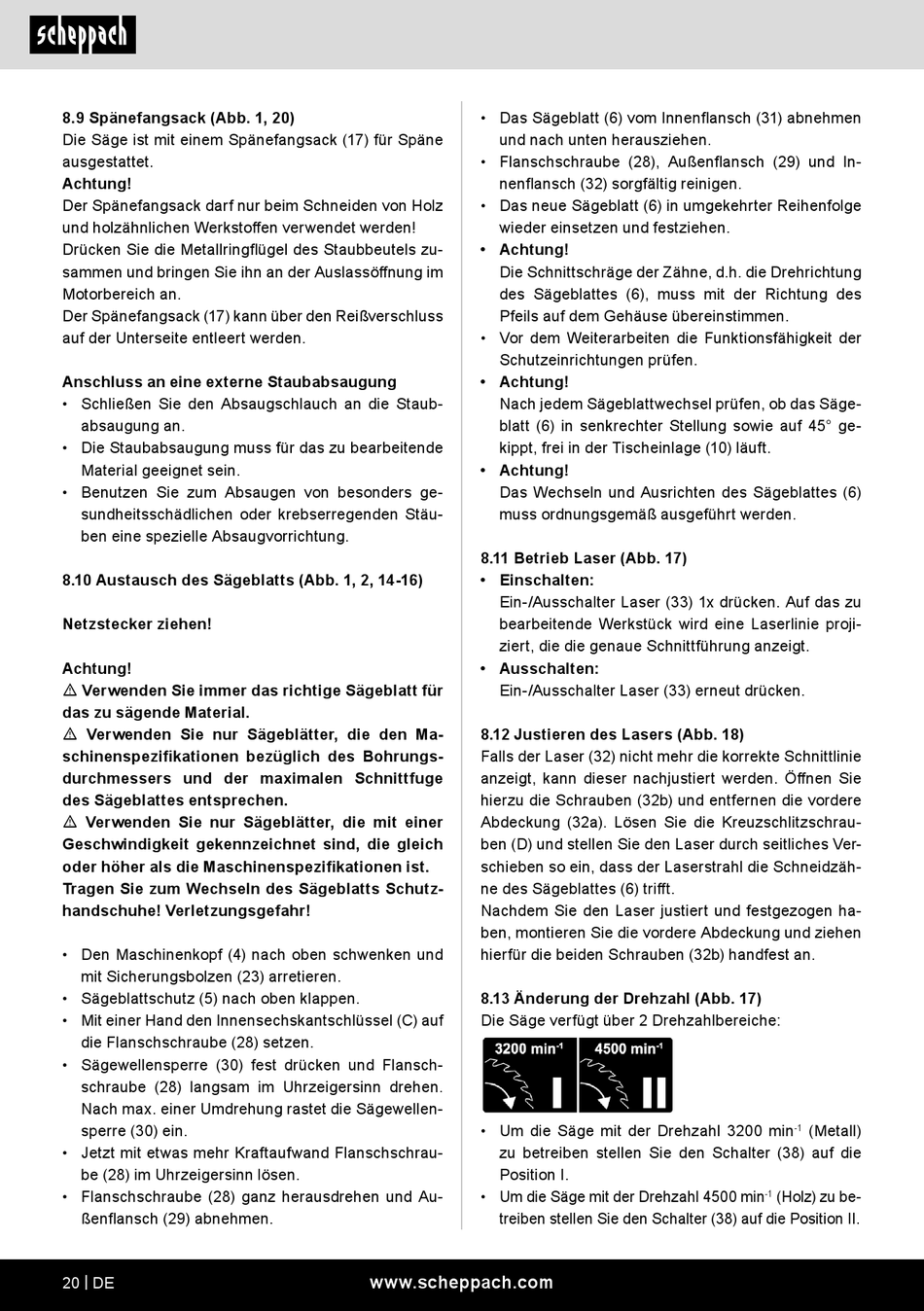

Scheppach HM90MP Originalbetriebsanleitung Seite 20

8.9 Spänefangsack (Abb. 1, 20)
Die Säge ist mit einem Spänefangsack (17) für Späne
ausgestattet.
Achtung!
Der Spänefangsack darf nur beim Schneiden von Holz
und holzähnlichen Werkstoffen verwendet werden!
Drücken Sie die Metallringflügel des Staubbeutels zu-
sammen und bringen Sie ihn an der Auslassöffnung im
Motorbereich an.
Der Spänefangsack (17) kann über den Reißverschluss
auf der Unterseite entleert werden.
Anschluss an eine externe Staubabsaugung
• Schließen Sie den Absaugschlauch an die Staub-
absaugung an.
• Die Staubabsaugung muss für das zu bearbeitende
Material geeignet sein.
• Benutzen Sie zum Absaugen von besonders ge-
sundheitsschädlichen oder krebserregenden Stäu-
ben eine spezielle Absaugvorrichtung.
8.10 Austausch des Sägeblatts (Abb. 1, 2, 14-16)
Netzstecker ziehen!
Achtung!
m Verwenden Sie immer das richtige Sägeblatt für
das zu sägende Material.
m Verwenden Sie nur Sägeblätter, die den Ma-
schinenspezifikationen bezüglich des Bohrungs-
durchmessers und der maximalen Schnittfuge
des Sägeblattes entsprechen.
m Verwenden Sie nur Sägeblätter, die mit einer
Geschwindigkeit gekennzeichnet sind, die gleich
oder höher als die Maschinenspezifikationen ist.
Tragen Sie zum Wechseln des Sägeblatts Schutz-
handschuhe! Verletzungsgefahr!
• Den Maschinenkopf (4) nach oben schwenken und
mit Sicherungsbolzen (23) arretieren.
• Sägeblattschutz (5) nach oben klappen.
• Mit einer Hand den Innensechskantschlüssel (C) auf
die Flanschschraube (28) setzen.
• Sägewellensperre (30) fest drücken und Flansch-
schraube (28) langsam im Uhrzeigersinn drehen.
Nach max. einer Umdrehung rastet die Sägewellen-
sperre (30) ein.
• Jetzt mit etwas mehr Kraftaufwand Flanschschrau-
be (28) im Uhrzeigersinn lösen.
• Flanschschraube (28) ganz herausdrehen und Au-
ßenflansch (29) abnehmen.
20 | DE
• Das Sägeblatt (6) vom Innenflansch (31) abnehmen
und nach unten herausziehen.
• Flanschschraube (28), Außenflansch (29) und In-
nenflansch (32) sorgfältig reinigen.
• Das neue Sägeblatt (6) in umgekehrter Reihenfolge
wieder einsetzen und festziehen.
• Achtung!
Die Schnittschräge der Zähne, d.h. die Drehrichtung
des Sägeblattes (6), muss mit der Richtung des
Pfeils auf dem Gehäuse übereinstimmen.
• Vor dem Weiterarbeiten die Funktionsfähigkeit der
Schutzeinrichtungen prüfen.
• Achtung!
Nach jedem Sägeblattwechsel prüfen, ob das Säge-
blatt (6) in senkrechter Stellung sowie auf 45° ge-
kippt, frei in der Tischeinlage (10) läuft.
• Achtung!
Das Wechseln und Ausrichten des Sägeblattes (6)
muss ordnungsgemäß ausgeführt werden.
8.11 Betrieb Laser (Abb. 17)
• Einschalten:
Ein-/Ausschalter Laser (33) 1x drücken. Auf das zu
bearbeitende Werkstück wird eine Laserlinie proji-
ziert, die die genaue Schnittführung anzeigt.
• Ausschalten:
Ein-/Ausschalter Laser (33) erneut drücken.
8.12 Justieren des Lasers (Abb. 18)
Falls der Laser (32) nicht mehr die korrekte Schnittlinie
anzeigt, kann dieser nachjustiert werden. Öffnen Sie
hierzu die Schrauben (32b) und entfernen die vordere
Abdeckung (32a). Lösen Sie die Kreuzschlitzschrau-
ben (D) und stellen Sie den Laser durch seitliches Ver-
schieben so ein, dass der Laserstrahl die Schneidzäh-
ne des Sägeblattes (6) trifft.
Nachdem Sie den Laser justiert und festgezogen ha-
ben, montieren Sie die vordere Abdeckung und ziehen
hierfür die beiden Schrauben (32b) handfest an.
8.13 Änderung der Drehzahl (Abb. 17)
Die Säge verfügt über 2 Drehzahlbereiche:
• Um die Säge mit der Drehzahl 3200 min
zu betreiben stellen Sie den Schalter (38) auf die
Position I.
• Um die Säge mit der Drehzahl 4500 min
treiben stellen Sie den Schalter (38) auf die Position II.
www.scheppach.com
(Metall)
-1
(Holz) zu be-
-1
