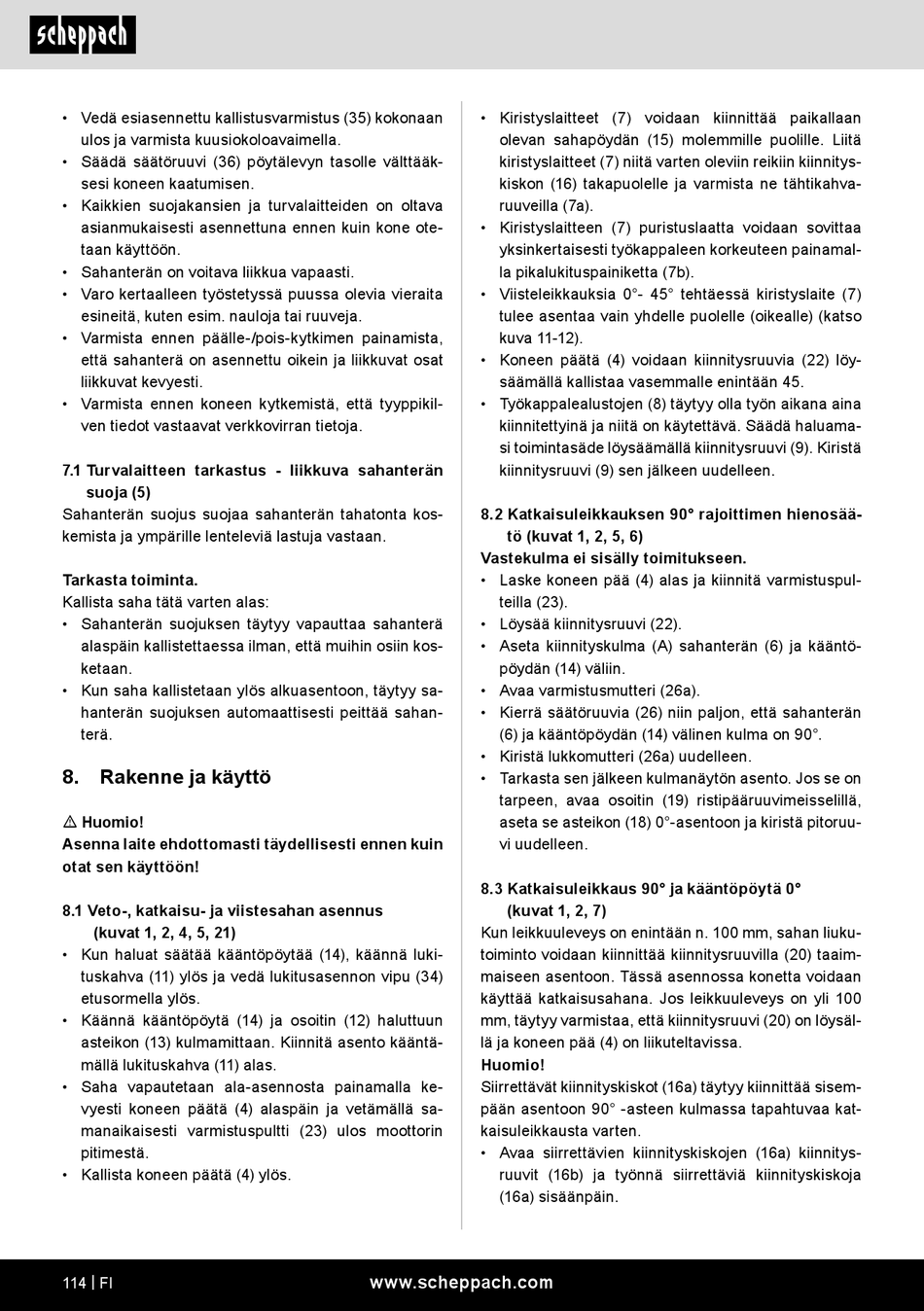

• Vedä esiasennettu kallistusvarmistus (35) kokonaan
ulos ja varmista kuusiokoloavaimella.
• Säädä säätöruuvi (36) pöytälevyn tasolle välttääk-
sesi koneen kaatumisen.
• Kaikkien suojakansien ja turvalaitteiden on oltava
asianmukaisesti asennettuna ennen kuin kone ote-
taan käyttöön.
• Sahanterän on voitava liikkua vapaasti.
• Varo kertaalleen työstetyssä puussa olevia vieraita
esineitä, kuten esim. nauloja tai ruuveja.
• Varmista ennen päälle-/pois-kytkimen painamista,
että sahanterä on asennettu oikein ja liikkuvat osat
liikkuvat kevyesti.
• Varmista ennen koneen kytkemistä, että tyyppikil-
ven tiedot vastaavat verkkovirran tietoja.
7.1 Turvalaitteen tarkastus - liikkuva sahanterän
suoja (5)
Sahanterän suojus suojaa sahanterän tahatonta kos-
kemista ja ympärille lenteleviä lastuja vastaan.
Tarkasta toiminta.
Kallista saha tätä varten alas:
• Sahanterän suojuksen täytyy vapauttaa sahanterä
alaspäin kallistettaessa ilman, että muihin osiin kos-
ketaan.
• Kun saha kallistetaan ylös alkuasentoon, täytyy sa-
hanterän suojuksen automaattisesti peittää sahan-
terä.
8. Rakenne ja käyttö
m Huomio!
Asenna laite ehdottomasti täydellisesti ennen kuin
otat sen käyttöön!
8.1 Veto-, katkaisu- ja viistesahan asennus
(kuvat 1, 2, 4, 5, 21)
• Kun haluat säätää kääntöpöytää (14), käännä luki-
tuskahva (11) ylös ja vedä lukitusasennon vipu (34)
etusormella ylös.
• Käännä kääntöpöytä (14) ja osoitin (12) haluttuun
asteikon (13) kulmamittaan. Kiinnitä asento kääntä-
mällä lukituskahva (11) alas.
• Saha vapautetaan ala-asennosta painamalla ke-
vyesti koneen päätä (4) alaspäin ja vetämällä sa-
manaikaisesti varmistuspultti (23) ulos moottorin
pitimestä.
• Kallista koneen päätä (4) ylös.
114 | FI
• Kiristyslaitteet (7) voidaan kiinnittää paikallaan
olevan sahapöydän (15) molemmille puolille. Liitä
kiristyslaitteet (7) niitä varten oleviin reikiin kiinnitys-
kiskon (16) takapuolelle ja varmista ne tähtikahva-
ruuveilla (7a).
• Kiristyslaitteen (7) puristuslaatta voidaan sovittaa
yksinkertaisesti työkappaleen korkeuteen painamal-
la pikalukituspainiketta (7b).
• Viisteleikkauksia 0°- 45° tehtäessä kiristyslaite (7)
tulee asentaa vain yhdelle puolelle (oikealle) (katso
kuva 11-12).
• Koneen päätä (4) voidaan kiinnitysruuvia (22) löy-
säämällä kallistaa vasemmalle enintään 45.
• Työkappalealustojen (8) täytyy olla työn aikana aina
kiinnitettyinä ja niitä on käytettävä. Säädä haluama-
si toimintasäde löysäämällä kiinnitysruuvi (9). Kiristä
kiinnitysruuvi (9) sen jälkeen uudelleen.
8.2 Katkaisuleikkauksen 90° rajoittimen hienosää-
tö (kuvat 1, 2, 5, 6)
Vastekulma ei sisälly toimitukseen.
• Laske koneen pää (4) alas ja kiinnitä varmistuspul-
teilla (23).
• Löysää kiinnitysruuvi (22).
• Aseta kiinnityskulma (A) sahanterän (6) ja kääntö-
pöydän (14) väliin.
• Avaa varmistusmutteri (26a).
• Kierrä säätöruuvia (26) niin paljon, että sahanterän
(6) ja kääntöpöydän (14) välinen kulma on 90°.
• Kiristä lukkomutteri (26a) uudelleen.
• Tarkasta sen jälkeen kulmanäytön asento. Jos se on
tarpeen, avaa osoitin (19) ristipääruuvimeisselillä,
aseta se asteikon (18) 0°-asentoon ja kiristä pitoruu-
vi uudelleen.
8.3 Katkaisuleikkaus 90° ja kääntöpöytä 0°
(kuvat 1, 2, 7)
Kun leikkuuleveys on enintään n. 100 mm, sahan liuku-
toiminto voidaan kiinnittää kiinnitysruuvilla (20) taaim-
maiseen asentoon. Tässä asennossa konetta voidaan
käyttää katkaisusahana. Jos leikkuuleveys on yli 100
mm, täytyy varmistaa, että kiinnitysruuvi (20) on löysäl-
lä ja koneen pää (4) on liikuteltavissa.
Huomio!
Siirrettävät kiinnityskiskot (16a) täytyy kiinnittää sisem-
pään asentoon 90° -asteen kulmassa tapahtuvaa kat-
kaisuleikkausta varten.
• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitys-
ruuvit (16b) ja työnnä siirrettäviä kiinnityskiskoja
(16a) sisäänpäin.
