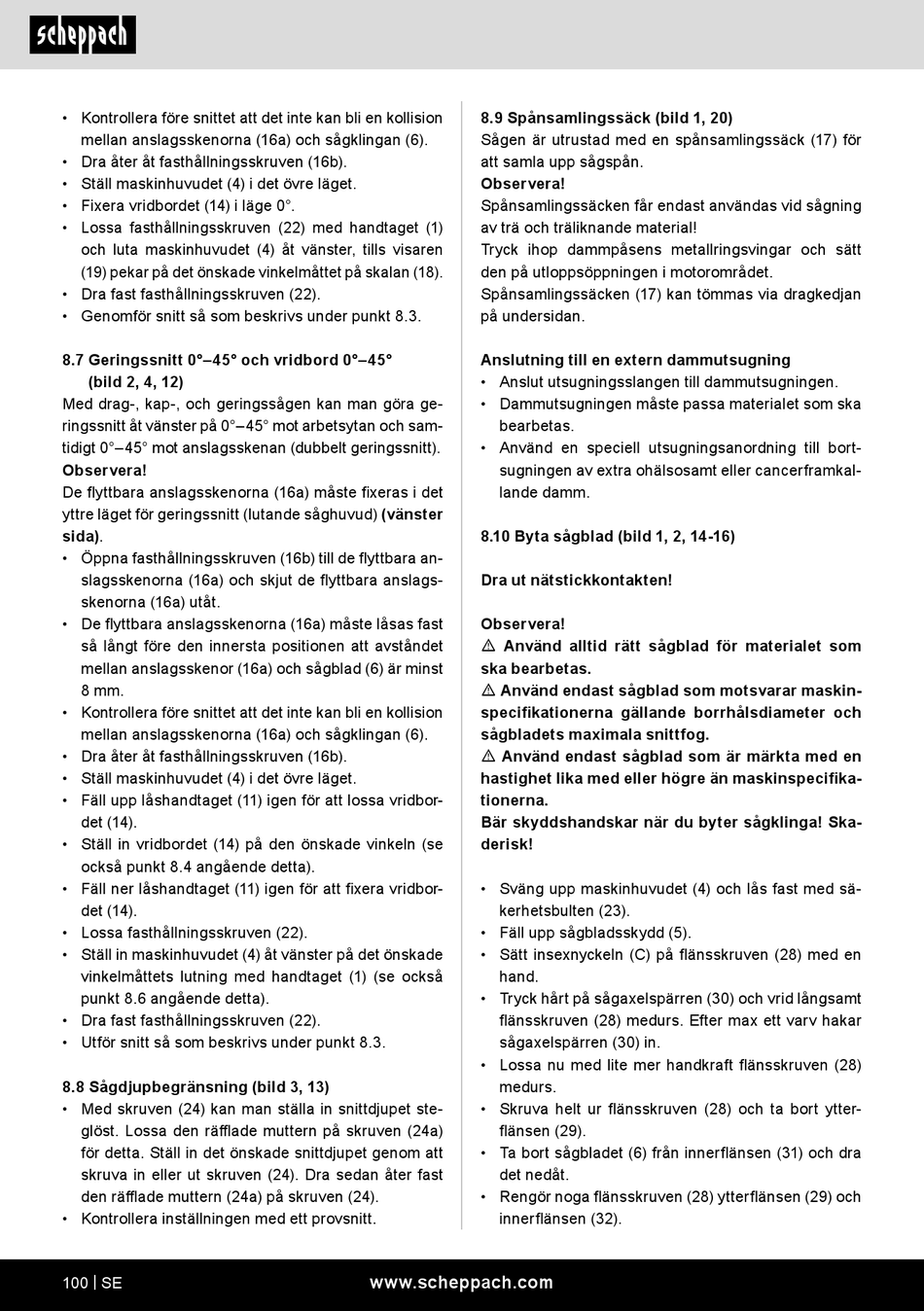

Scheppach HM90MP Originalbetriebsanleitung Seite 100

• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthållningsskruven (16b).
• Ställ maskinhuvudet (4) i det övre läget.
• Fixera vridbordet (14) i läge 0°.
• Lossa fasthållningsskruven (22) med handtaget (1)
och luta maskinhuvudet (4) åt vänster, tills visaren
(19) pekar på det önskade vinkelmåttet på skalan (18).
• Dra fast fasthållningsskruven (22).
• Genomför snitt så som beskrivs under punkt 8.3.
8.7 Geringssnitt 0°–45° och vridbord 0°–45°
(bild 2, 4, 12)
Med drag-, kap-, och geringssågen kan man göra ge-
ringssnitt åt vänster på 0°–45° mot arbetsytan och sam-
tidigt 0°–45° mot anslagsskenan (dubbelt geringssnitt).
Observera!
De flyttbara anslagsskenorna (16a) måste fixeras i det
yttre läget för geringssnitt (lutande såghuvud) (vänster
sida).
• Öppna fasthållningsskruven (16b) till de flyttbara an-
slagsskenorna (16a) och skjut de flyttbara anslags-
skenorna (16a) utåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast
så långt före den innersta positionen att avståndet
mellan anslagsskenor (16a) och sågblad (6) är minst
8 mm.
• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthållningsskruven (16b).
• Ställ maskinhuvudet (4) i det övre läget.
• Fäll upp låshandtaget (11) igen för att lossa vridbor-
det (14).
• Ställ in vridbordet (14) på den önskade vinkeln (se
också punkt 8.4 angående detta).
• Fäll ner låshandtaget (11) igen för att fixera vridbor-
det (14).
• Lossa fasthållningsskruven (22).
• Ställ in maskinhuvudet (4) åt vänster på det önskade
vinkelmåttets lutning med handtaget (1) (se också
punkt 8.6 angående detta).
• Dra fast fasthållningsskruven (22).
• Utför snitt så som beskrivs under punkt 8.3.
8.8 Sågdjupbegränsning (bild 3, 13)
• Med skruven (24) kan man ställa in snittdjupet ste-
glöst. Lossa den räfflade muttern på skruven (24a)
för detta. Ställ in det önskade snittdjupet genom att
skruva in eller ut skruven (24). Dra sedan åter fast
den räfflade muttern (24a) på skruven (24).
• Kontrollera inställningen med ett provsnitt.
100 | SE
8.9 Spånsamlingssäck (bild 1, 20)
Sågen är utrustad med en spånsamlingssäck (17) för
att samla upp sågspån.
Observera!
Spånsamlingssäcken får endast användas vid sågning
av trä och träliknande material!
Tryck ihop dammpåsens metallringsvingar och sätt
den på utloppsöppningen i motorområdet.
Spånsamlingssäcken (17) kan tömmas via dragkedjan
på undersidan.
Anslutning till en extern dammutsugning
• Anslut utsugningsslangen till dammutsugningen.
• Dammutsugningen måste passa materialet som ska
bearbetas.
• Använd en speciell utsugningsanordning till bort-
sugningen av extra ohälsosamt eller cancerframkal-
lande damm.
8.10 Byta sågblad (bild 1, 2, 14-16)
Dra ut nätstickkontakten!
Observera!
m Använd alltid rätt sågblad för materialet som
ska bearbetas.
m Använd endast sågblad som motsvarar maskin-
specifikationerna gällande borrhålsdiameter och
sågbladets maximala snittfog.
m Använd endast sågblad som är märkta med en
hastighet lika med eller högre än maskinspecifika-
tionerna.
Bär skyddshandskar när du byter sågklinga! Ska-
derisk!
• Sväng upp maskinhuvudet (4) och lås fast med sä-
kerhetsbulten (23).
• Fäll upp sågbladsskydd (5).
• Sätt insexnyckeln (C) på flänsskruven (28) med en
hand.
• Tryck hårt på sågaxelspärren (30) och vrid långsamt
flänsskruven (28) medurs. Efter max ett varv hakar
sågaxelspärren (30) in.
• Lossa nu med lite mer handkraft flänsskruven (28)
medurs.
• Skruva helt ur flänsskruven (28) och ta bort ytter-
flänsen (29).
• Ta bort sågbladet (6) från innerflänsen (31) och dra
det nedåt.
• Rengör noga flänsskruven (28) ytterflänsen (29) och
innerflänsen (32).
