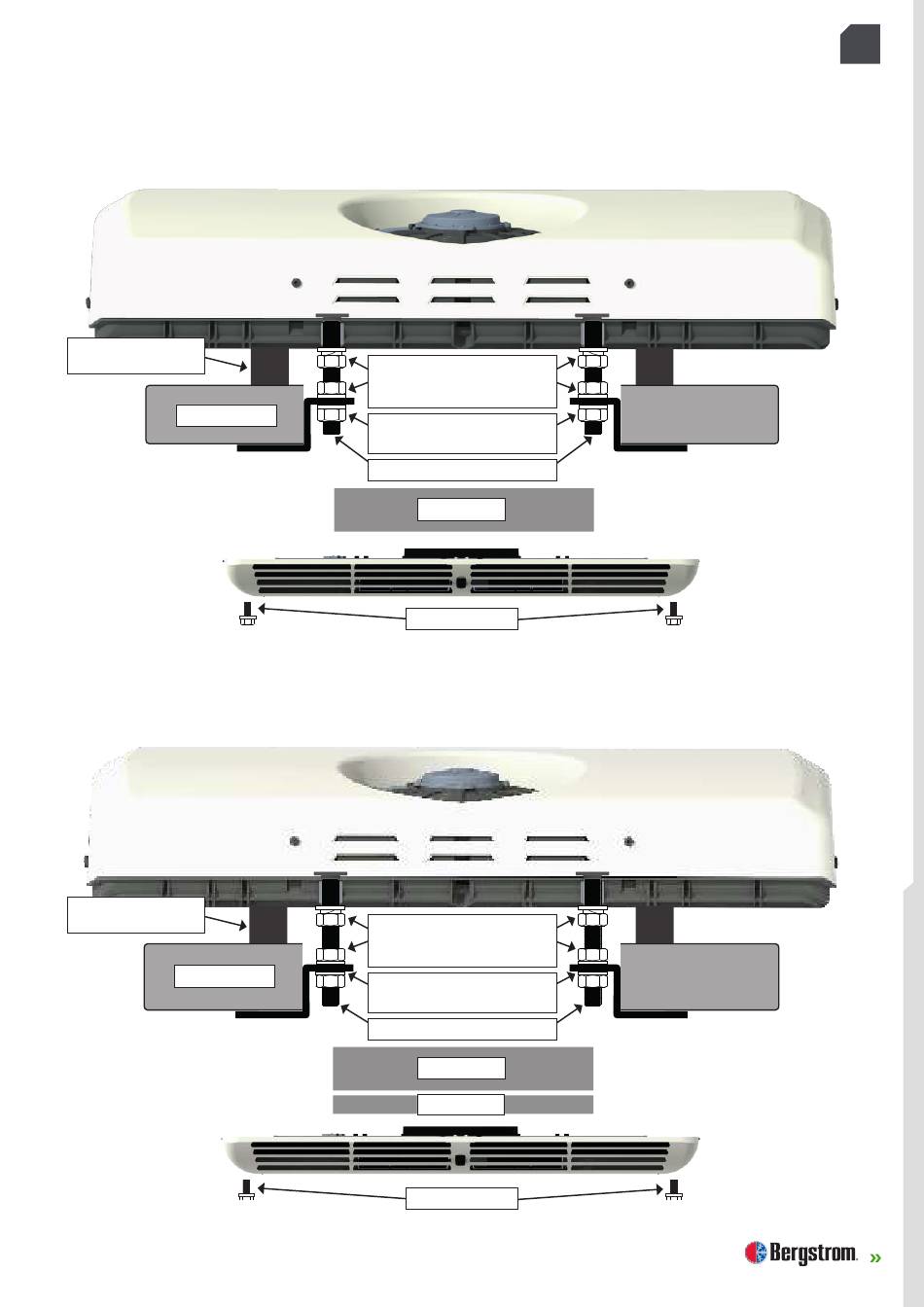

SCHEMI DI MONTAGGIO
Spessore 30 mm
Guarnizione EPDM 25 mm
compressa 19-22 mm
Tettuccio 30 mm
Spessore 40 mm
Guarnizione EPDM 25 mm
compressa 19-22 mm
Tettuccio 40 mm
(8) Rondelle piane a fascia larga Ø 8
(4) Rondelle grower Ø 8
(8) Dadi M/125
(4) Rondelle piana a fascia larga Ø 8
(4) Dadi M8/125 autobloccanti
(4) Viti prigioniere 85 mm
Canalizzatore
(4) Viti M5x10
(8) Rondelle piane a fascia larga Ø 8
(4) Rondelle grower Ø 8
(8) Dadi M/125
(4) Rondelle piana a fascia larga Ø 8
(4) Dadi M8/125 autobloccanti
(4) Viti prigioniere 95 mm
Canalizzatore
Supplemento
(4) Viti M5x10
