ES OPENAIR

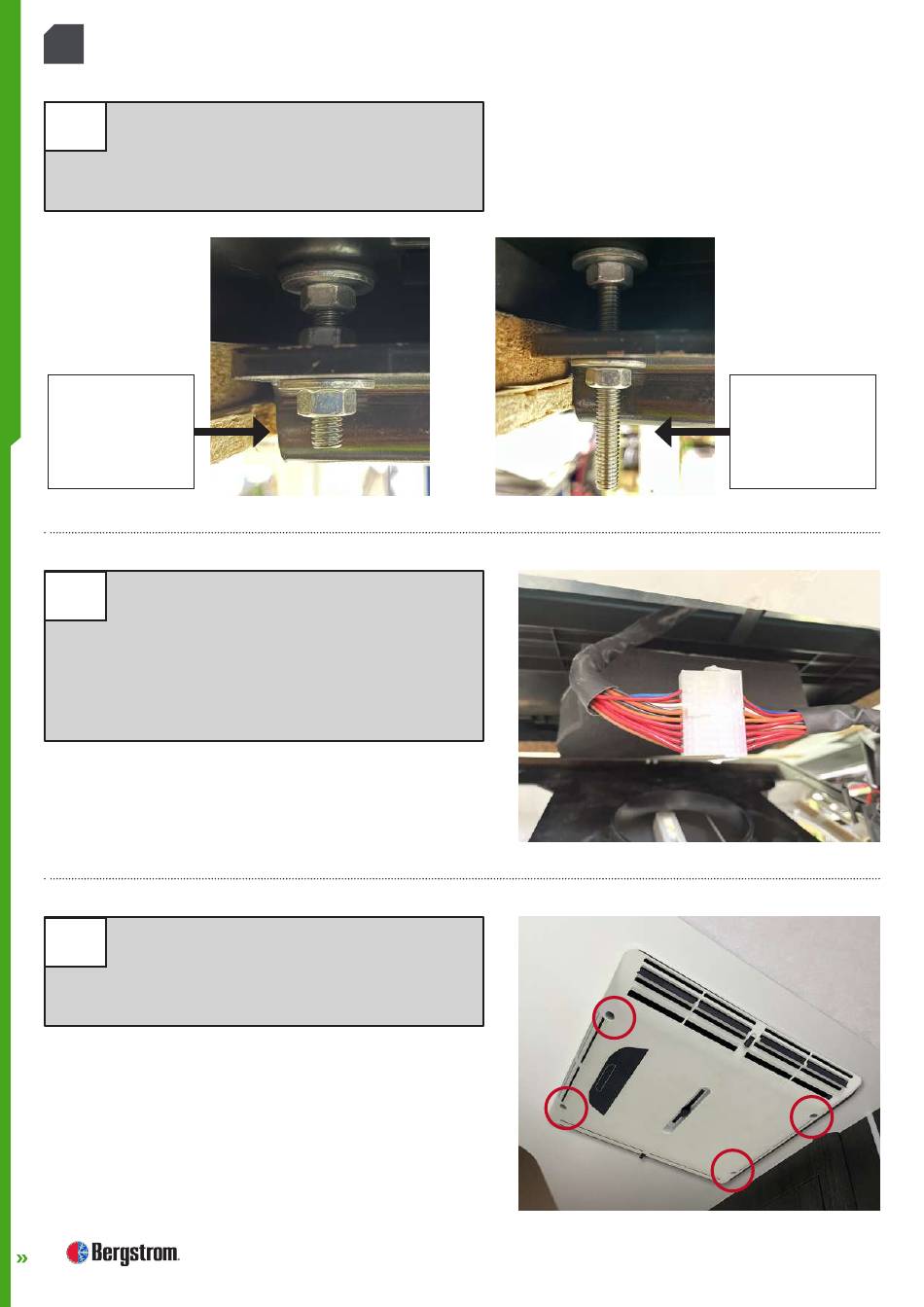

Apretar las tuercas M8/125 de fijación de los
16
soportes del equipo, teniendo en cuenta que
los espárragos de fijación no deben sobresalir
por debajo de la parte inferior de los soportes.
Posición correcta
del espárrago sin
sobresalir por la
parte inferior del
soporte.
Conectar cableado de la consola interior al
17
cableado del equipo.
Atención: Antes de fijar la consola interior,
asegurarse que el cableado no está situado
entre el canalizador y la consola para una
correcta canalización del aire.
Montar consola con (4) tornillos M5x10.
18
El instalador podrá elegir la posición final
del display situándolo a la derecha o a la
izquierda del sentido de la marcha.
12
TU ESPACIO DE VIDA CONFORTABLE
Posición incorrecta
del espárrago
sobresaliendo por
la parte inferior del
soporte.
