Bergstrom OpenAir Montageanweisungen Seite 78

IT OPENAIR

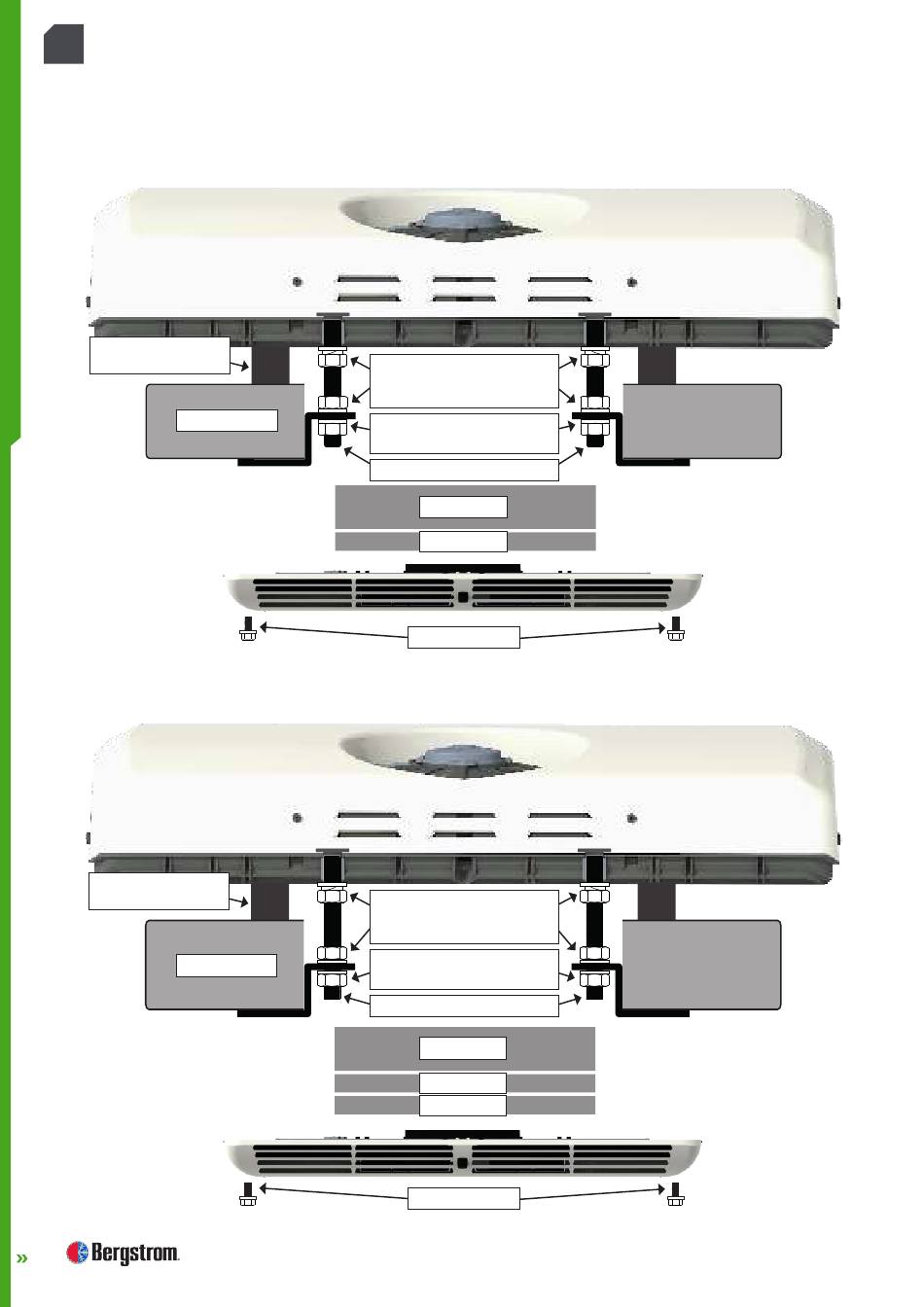

SCHEMI DI MONTAGGIO
Spessore 50 mm
Guarnizione EPDM 25 mm
compressa 19-22 mm
Tettuccio 50 mm
Spessore 60 mm
Guarnizione EPDM 25 mm
compressa 19-22 mm
Tettuccio 60 mm
78
TU ESPACIO DE VIDA CONFORTABLE
(8) Rondelle piane a fascia larga Ø 8
(4) Rondelle grower Ø 8
(8) Dadi M/125
(4) Rondelle piana a fascia larga Ø 8
(4) Dadi M8/125 autobloccanti
(4) Viti prigioniere 95 mm
Canalizzatore
Supplemento
(4) Viti M5x10
(8) Rondelle piane a fascia larga Ø 8
(4) Rondelle grower Ø 8
(8) Dadi M/125
(4) Rondelle piana a fascia larga Ø 8
(4) Dadi M8/125 autobloccanti
(4) Viti prigioniere 110 mm
Canalizzatore
Supplemento
Supplemento
(4) Viti M5x10
