FR OPENAIR

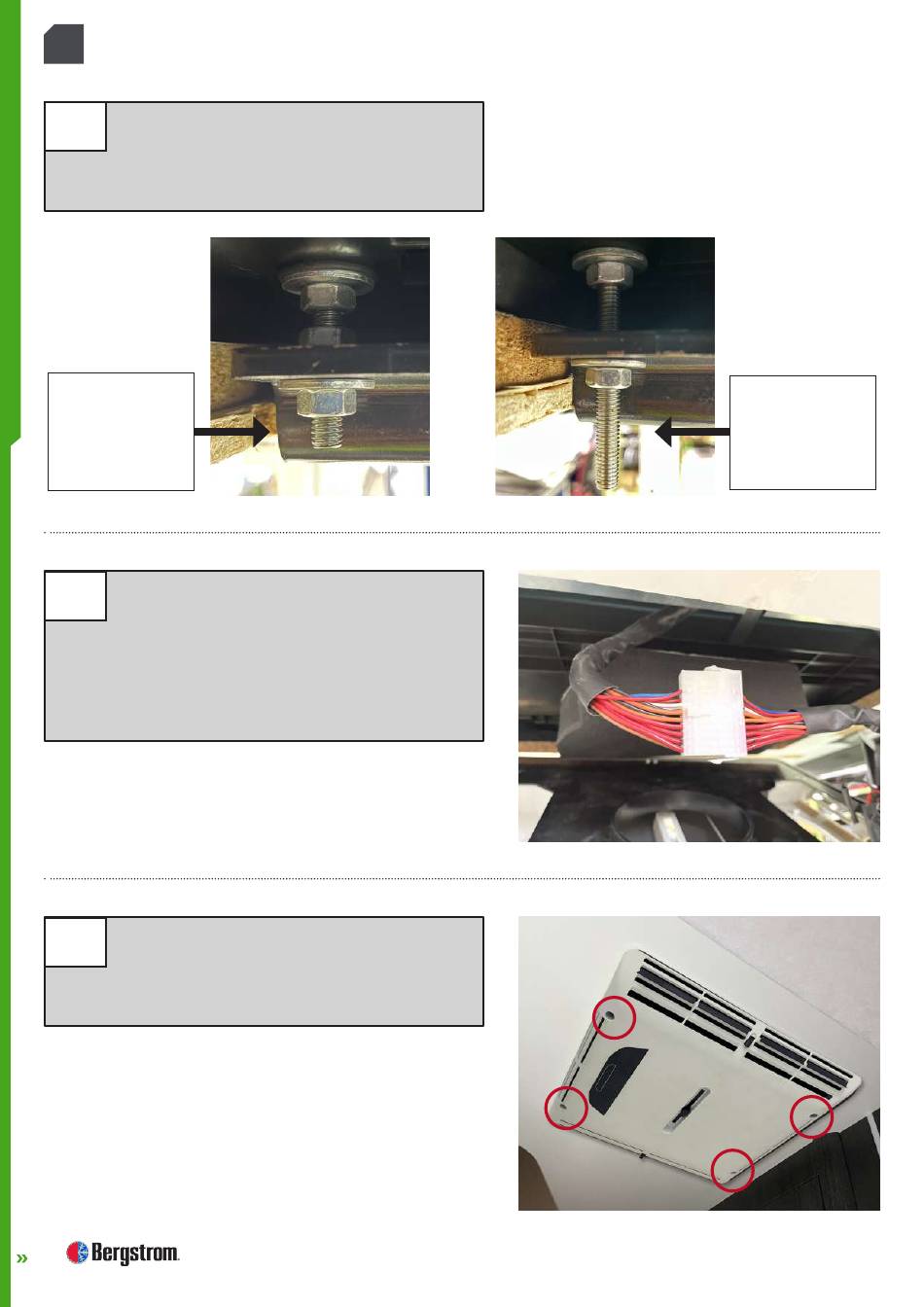

Serrer les boulons M8/125 de fixation des
16
supports de l'appareil, en tenant compte que
les tiges filetées ne doivent pas dépasser de
la partie inférieure des supports.
Position correcte de
la tige filetée qui ne
dépasse pas de la
partie inférieure du
support.
Connectez le câblage de la console intérieure
17
au câblage de l'unité.
Attention : Avant de fixer la console
intérieure, assurez-vous que le câblage ne
se situe pas entre le canaliseur et la console
pour une canalisation correcte de l'air.
Monter la console avec (4) vis M5x10.
18
L'installateur pourra choisir la position finale
de l'afficheur, en le plaçant à droite ou à
gauche du sens de déplacement.
44
TU ESPACIO DE VIDA CONFORTABLE
Position incorrecte
de la tige filetée
qui dépasse de la
partie inférieure du
support.
